港口船舶动态监控系统建设方案样本

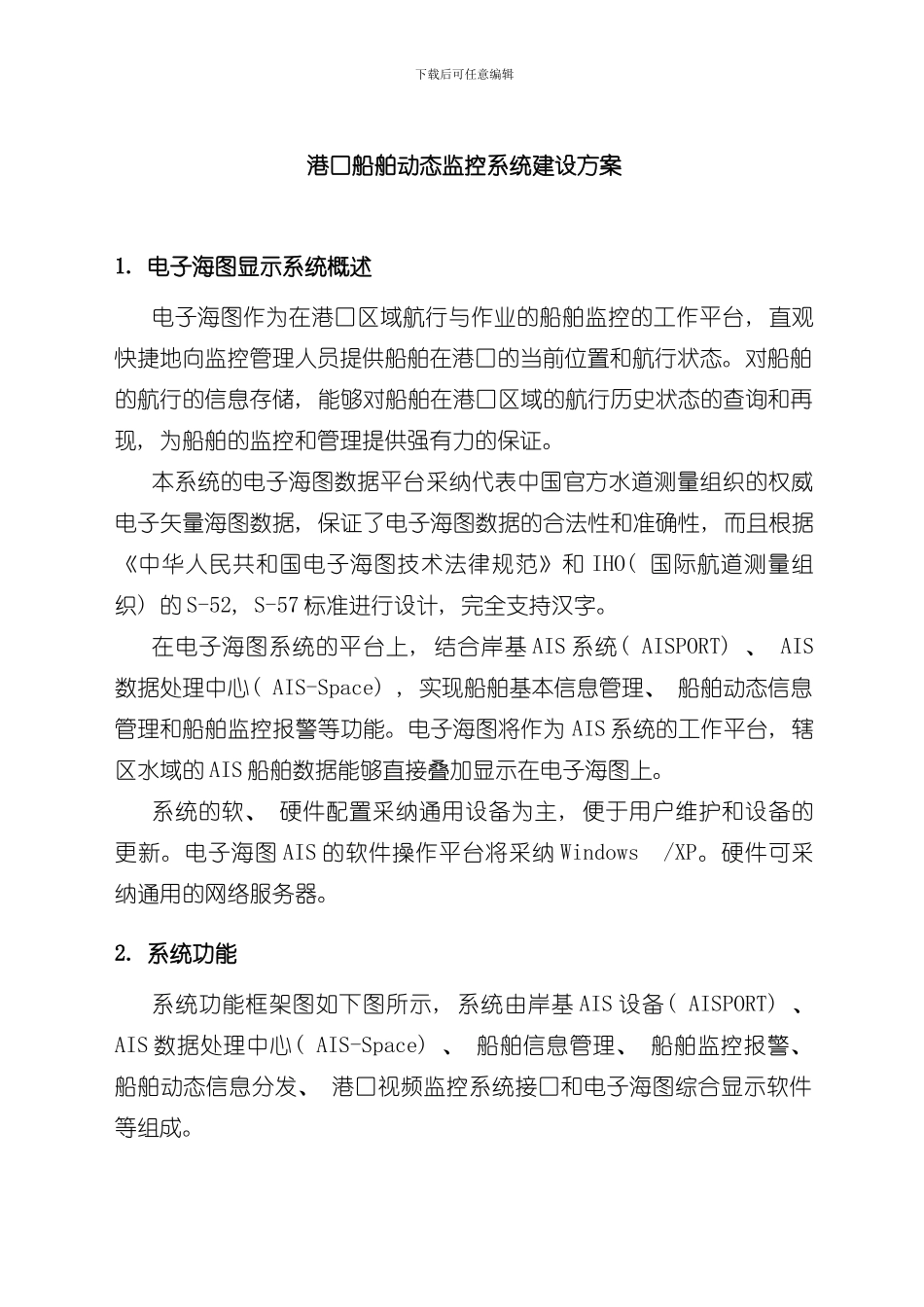

下载后可任意编辑港口船舶动态监控系统建设方案1. 电子海图显示系统概述电子海图作为在港口区域航行与作业的船舶监控的工作平台, 直观快捷地向监控管理人员提供船舶在港口的当前位置和航行状态。对船舶的航行的信息存储, 能够对船舶在港口区域的航行历史状态的查询和再现, 为船舶的监控和管理提供强有力的保证。本系统的电子海图数据平台采纳代表中国官方水道测量组织的权威电子矢量海图数据, 保证了电子海图数据的合法性和准确性, 而且根据《中华人民共和国电子海图技术法律规范》和 IHO( 国际航道测量组织) 的 S-52, S-57 标准进行设计, 完全支持汉字。在电子海图系统的平台上, 结合岸基 AIS 系统( AISPORT) 、 AIS数据处理中心( AIS-Space) , 实现船舶基本信息管理、 船舶动态信息管理和船舶监控报警等功能。电子海图将作为 AIS 系统的工作平台, 辖区水域的 AIS 船舶数据能够直接叠加显示在电子海图上。系统的软、 硬件配置采纳通用设备为主, 便于用户维护和设备的更新。电子海图 AIS 的软件操作平台将采纳 Windows /XP。硬件可采纳通用的网络服务器。2. 系统功能系统功能框架图如下图所示, 系统由岸基 AIS 设备( AISPORT) 、 AIS 数据处理中心( AIS-Space) 、 船舶信息管理、 船舶监控报警、 船舶动态信息分发、 港口视频监控系统接口和电子海图综合显示软件等组成。下载后可任意编辑图 2-1 系统功能框架岸基 AIS 设备( AISPORT) : 在港口位置较高的位置架设 AIS 基站的收发天线接收船载 AIS 设备发送的 AIS 动态信息, AISPORT 对船舶进出港和靠泊的船舶动态进行采集。AIS 数据处理中心( AIS-Space) : 经过岸基 AIS 设备接受船舶 AIS的信息能够获得船舶的静态信息, 例如: 船名、 呼号、 MMSI 号等信息; 船舶航行动态, 例如: 航速、 航向、 转向率等。将岸基 AIS 设备接收、 采集的港口区域航行的船舶的 AIS 信息进行解析后统一的数据库存储, 为后续的船舶监控和管理功能提供数据库支持。船舶信息管理: 对数据库存储的 AIS 信息进行分类整理, 为电子海图的综合显示提供信息支持。船舶监控报警: 对当前港口区域的船舶进行监控, 设置报警的条件, 当在港口区域航行或作业船舶出现违反或满足报警条件时, 提供报警信息。在电子海图综合显示界面上, 向值班监控人员进行声光报警。船舶动态信息分发: 对采集和存储的船舶 AIS 信息进行授权的信息下...
