火力发电厂锅炉炉膛安全监控系统技术规程样本

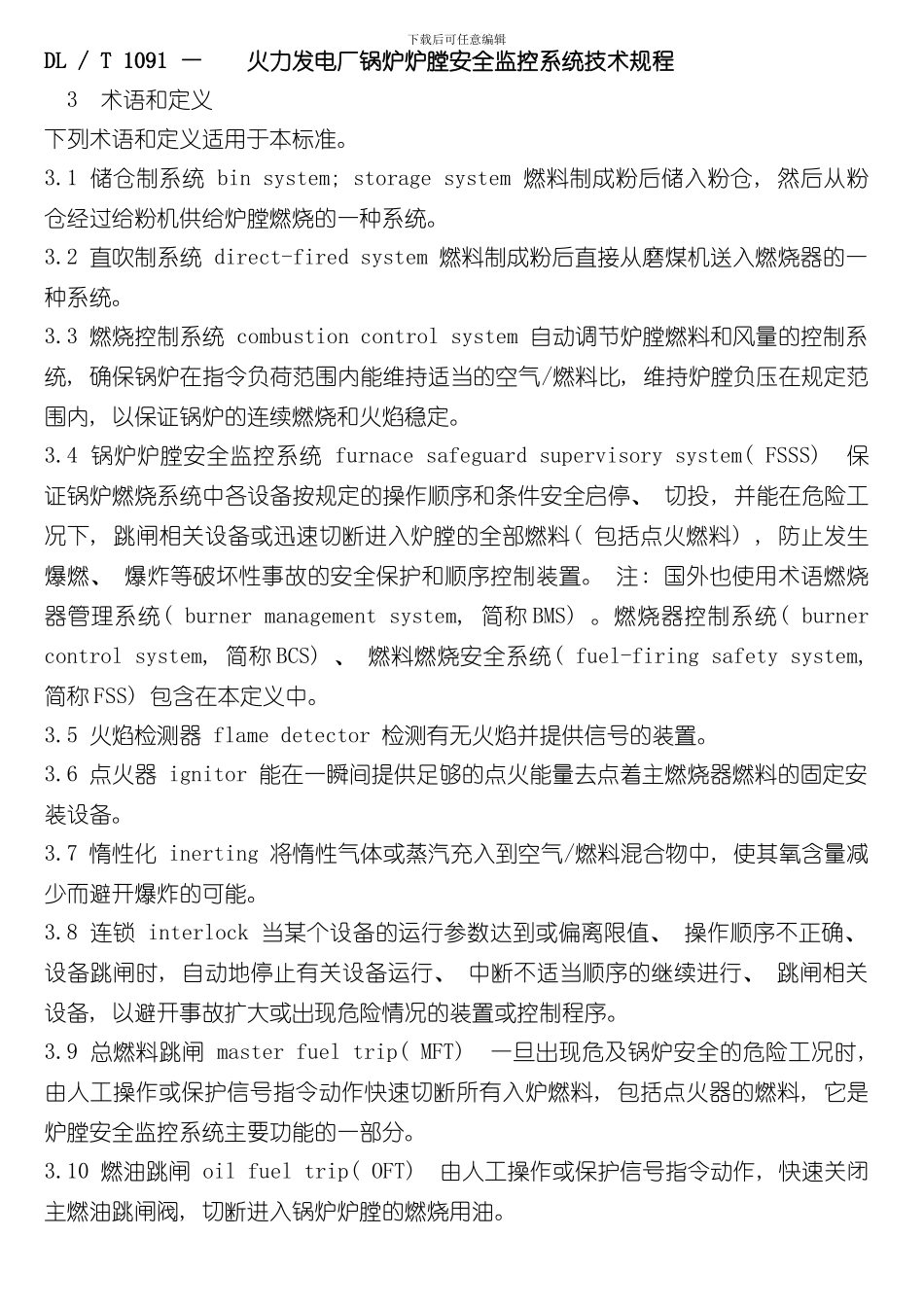

下载后可任意编辑DL / T 1091 — 火力发电厂锅炉炉膛安全监控系统技术规程 3 术语和定义 下列术语和定义适用于本标准。 3.1 储仓制系统 bin system; storage system 燃料制成粉后储入粉仓, 然后从粉仓经过给粉机供给炉膛燃烧的一种系统。 3.2 直吹制系统 direct-fired system 燃料制成粉后直接从磨煤机送入燃烧器的一种系统。 3.3 燃烧控制系统 combustion control system 自动调节炉膛燃料和风量的控制系统, 确保锅炉在指令负荷范围内能维持适当的空气/燃料比, 维持炉膛负压在规定范围内, 以保证锅炉的连续燃烧和火焰稳定。 3.4 锅炉炉膛安全监控系统 furnace safeguard supervisory system( FSSS) 保证锅炉燃烧系统中各设备按规定的操作顺序和条件安全启停、 切投, 并能在危险工况下, 跳闸相关设备或迅速切断进入炉膛的全部燃料( 包括点火燃料) , 防止发生爆燃、 爆炸等破坏性事故的安全保护和顺序控制装置。 注: 国外也使用术语燃烧器管理系统( burner management system, 简称 BMS) 。燃烧器控制系统( burner control system, 简称 BCS) 、 燃料燃烧安全系统( fuel-firing safety system, 简称 FSS) 包含在本定义中。 3.5 火焰检测器 flame detector 检测有无火焰并提供信号的装置。3.6 点火器 ignitor 能在一瞬间提供足够的点火能量去点着主燃烧器燃料的固定安装设备。 3.7 惰性化 inerting 将惰性气体或蒸汽充入到空气/燃料混合物中, 使其氧含量减少而避开爆炸的可能。 3.8 连锁 interlock 当某个设备的运行参数达到或偏离限值、 操作顺序不正确、 设备跳闸时, 自动地停止有关设备运行、 中断不适当顺序的继续进行、 跳闸相关设备, 以避开事故扩大或出现危险情况的装置或控制程序。 3.9 总燃料跳闸 master fuel trip( MFT) 一旦出现危及锅炉安全的危险工况时, 由人工操作或保护信号指令动作快速切断所有入炉燃料, 包括点火器的燃料, 它是炉膛安全监控系统主要功能的一部分。 3.10 燃油跳闸 oil fuel trip( OFT) 由人工操作或保护信号指令动作, 快速关闭主燃油跳闸阀, 切断进入锅炉炉膛的燃烧用油。 下载后可任意编辑3.11 炉膛吹扫 purge 使空气流过炉膛、 锅炉烟井及与其相连的烟道, 以有效清除任何积聚的可燃物, 并用空气予以置换的过程。亦可用惰性气体进行吹扫。 3.12 炉膛外爆 furnace explosion 在炉膛或与...
