火灾自动报警系统安装技术交底

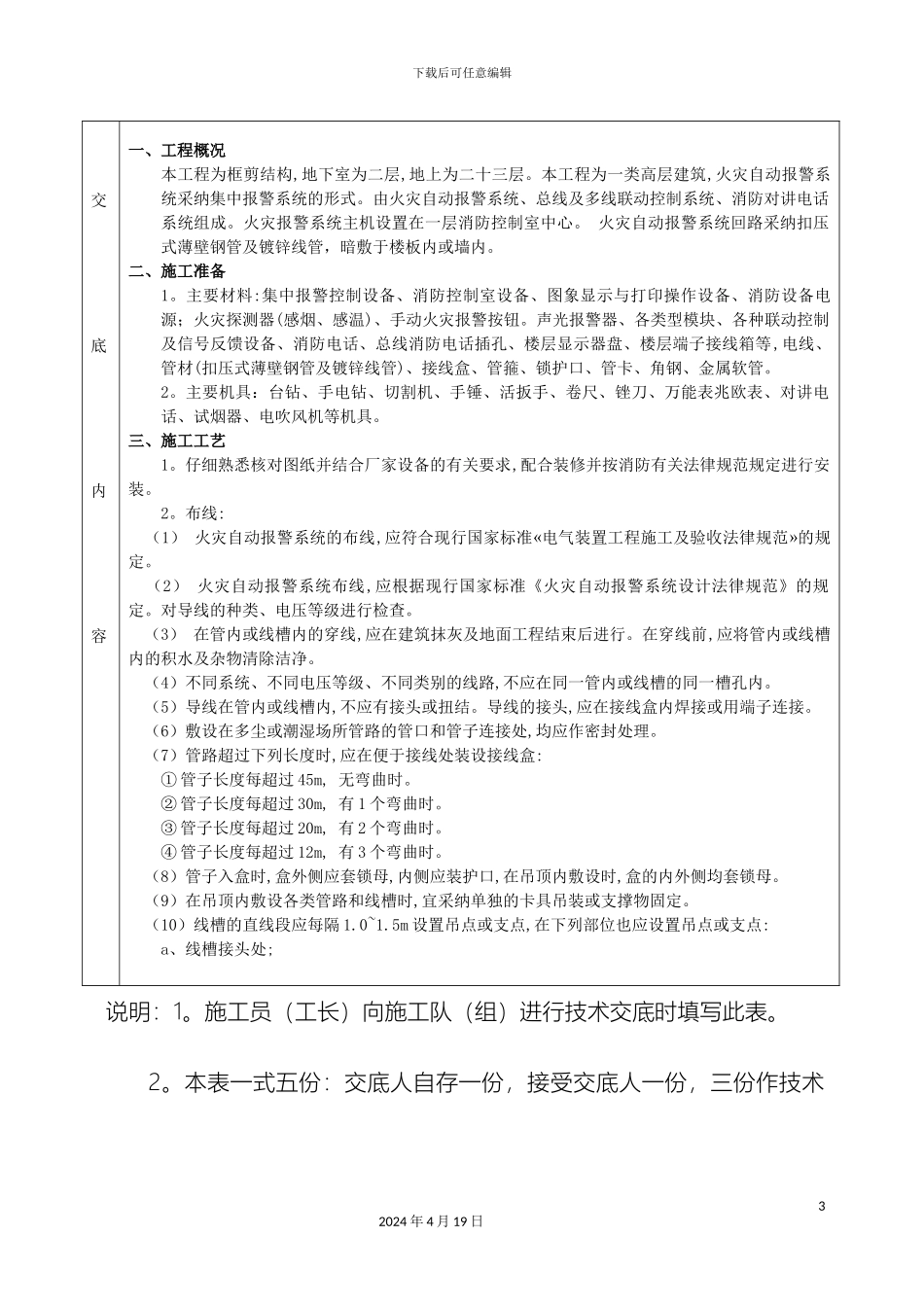

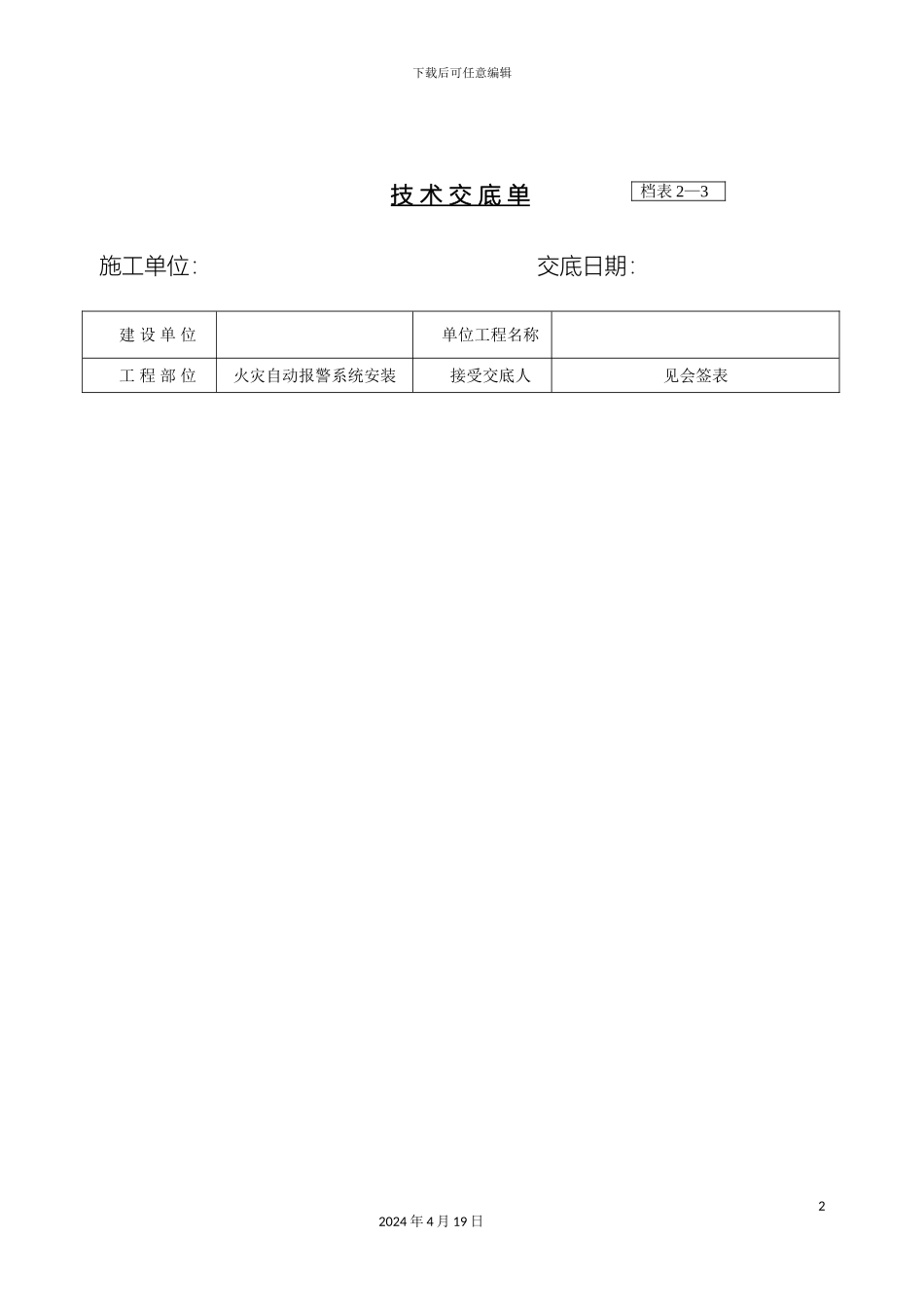

下载后可任意编辑火灾自动报警系统安装技术交底12024 年 4 月 19 日下载后可任意编辑 技 术 交 底 单 施工单位： 交底日期：建 设 单 位单位工程名称工 程 部 位火灾自动报警系统安装接受交底人见会签表22024 年 4 月 19 日档表 2—3下载后可任意编辑交底内容一、工程概况本工程为框剪结构,地下室为二层,地上为二十三层。本工程为一类高层建筑,火灾自动报警系统采纳集中报警系统的形式。由火灾自动报警系统、总线及多线联动控制系统、消防对讲电话系统组成。火灾报警系统主机设置在一层消防控制室中心。 火灾自动报警系统回路采纳扣压式薄壁钢管及镀锌线管，暗敷于楼板内或墙内。二、施工准备1。主要材料:集中报警控制设备、消防控制室设备、图象显示与打印操作设备、消防设备电源；火灾探测器(感烟、感温)、手动火灾报警按钮。声光报警器、各类型模块、各种联动控制及信号反馈设备、消防电话、总线消防电话插孔、楼层显示器盘、楼层端子接线箱等,电线、管材(扣压式薄壁钢管及镀锌线管)、接线盒、管箍、锁护口、管卡、角钢、金属软管。2。主要机具：台钻、手电钻、切割机、手锤、活扳手、卷尺、锉刀、万能表兆欧表、对讲电话、试烟器、电吹风机等机具。三、施工工艺1。仔细熟悉核对图纸并结合厂家设备的有关要求,配合装修并按消防有关法律规范规定进行安装。2。布线: （1） 火灾自动报警系统的布线,应符合现行国家标准«电气装置工程施工及验收法律规范»的规定。 （2） 火灾自动报警系统布线,应根据现行国家标准《火灾自动报警系统设计法律规范》的规定。对导线的种类、电压等级进行检查。（3） 在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。在穿线前,应将管内或线槽内的积水及杂物清除洁净。（4）不同系统、不同电压等级、不同类别的线路,不应在同一管内或线槽的同一槽孔内。（5）导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。（6）敷设在多尘或潮湿场所管路的管口和管子连接处,均应作密封处理。（7）管路超过下列长度时,应在便于接线处装设接线盒:① 管子长度每超过 45m, 无弯曲时。② 管子长度每超过 30m, 有 1 个弯曲时。③ 管子长度每超过 20m, 有 2 个弯曲时。④ 管子长度每超过 12m, 有 3 个弯曲时。（8）管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均套锁母。（9）在吊顶内敷设各类管路和线槽时,宜采纳单独的卡...
