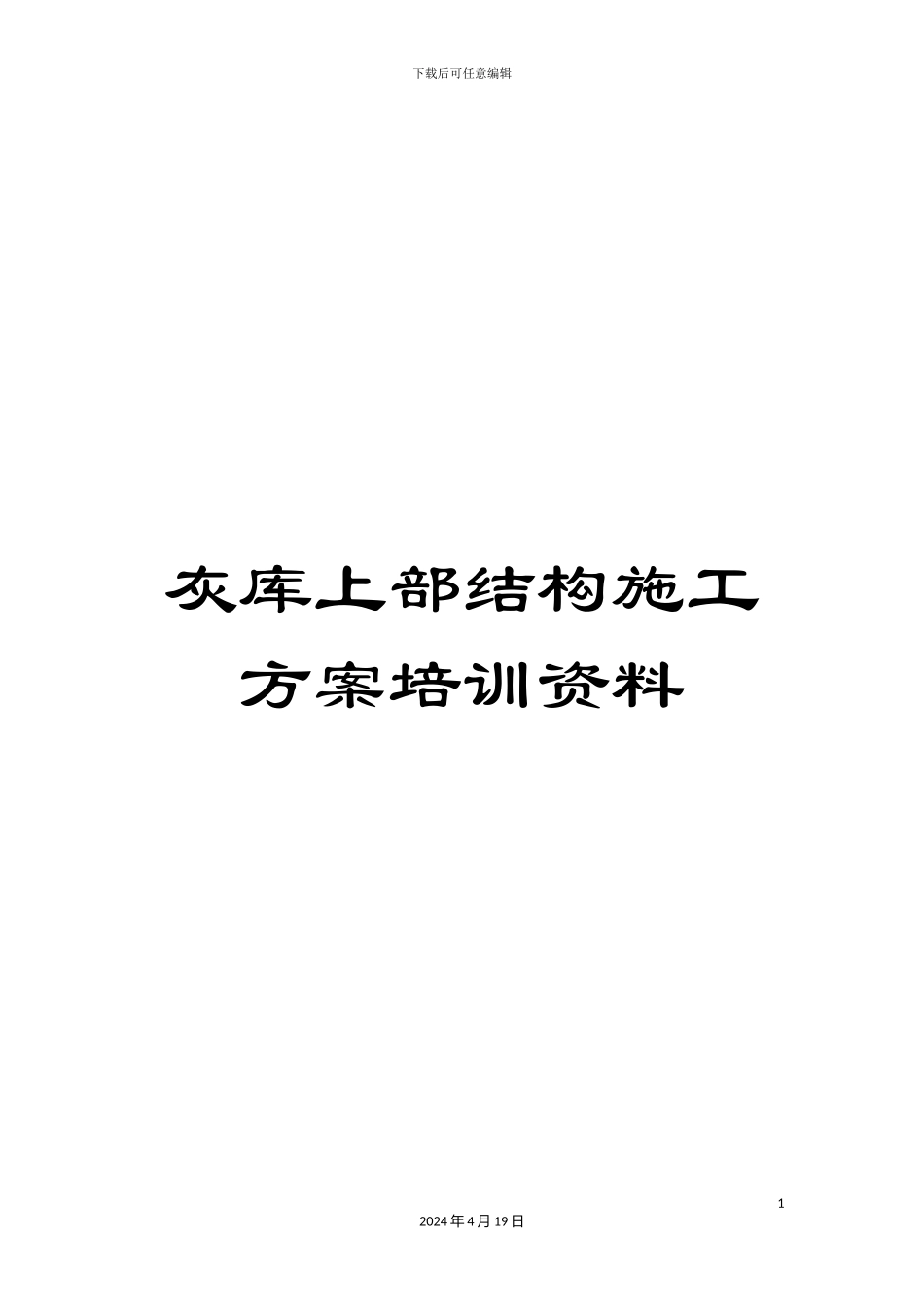

灰库上部结构施工方案培训资料VIP专享

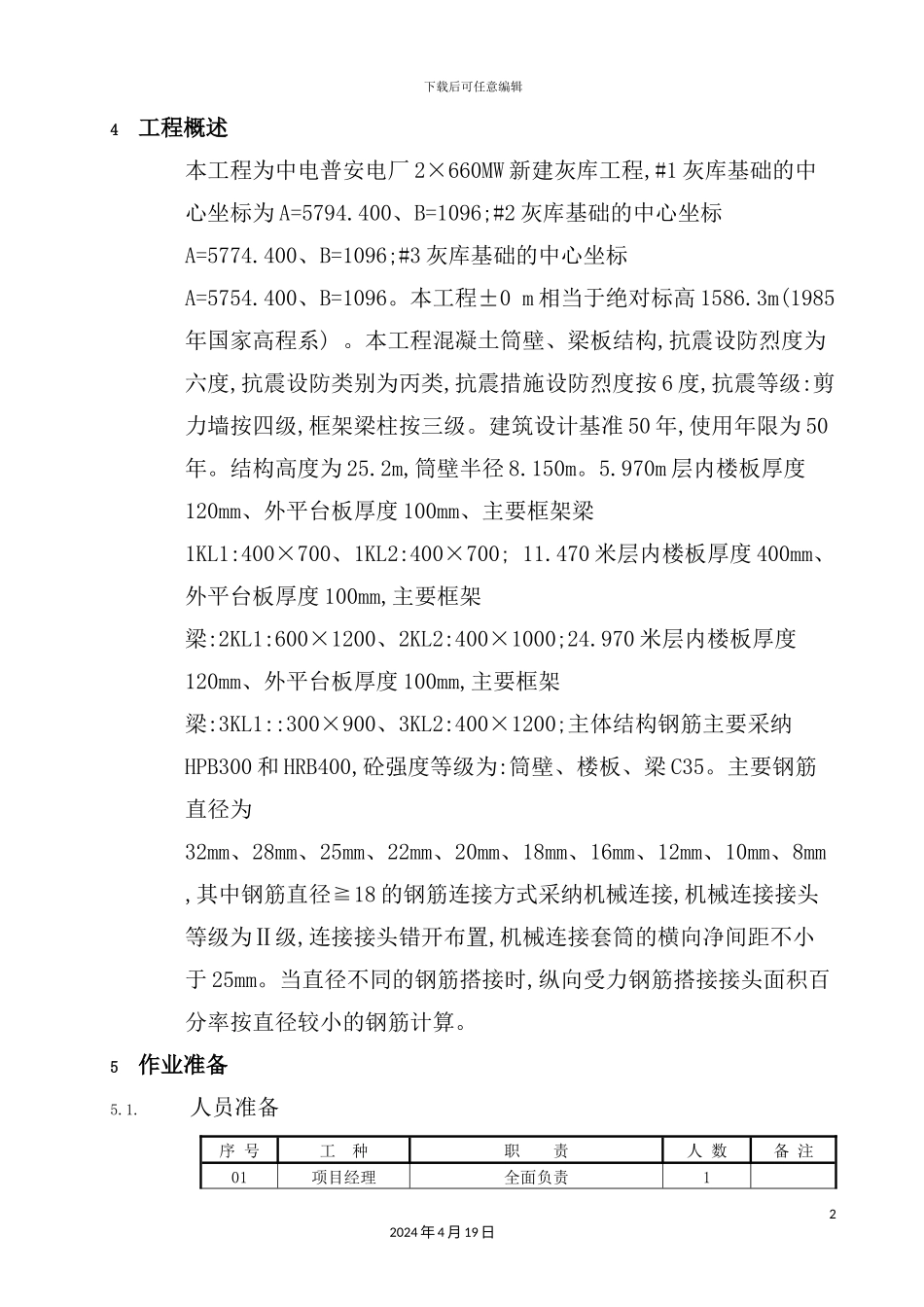

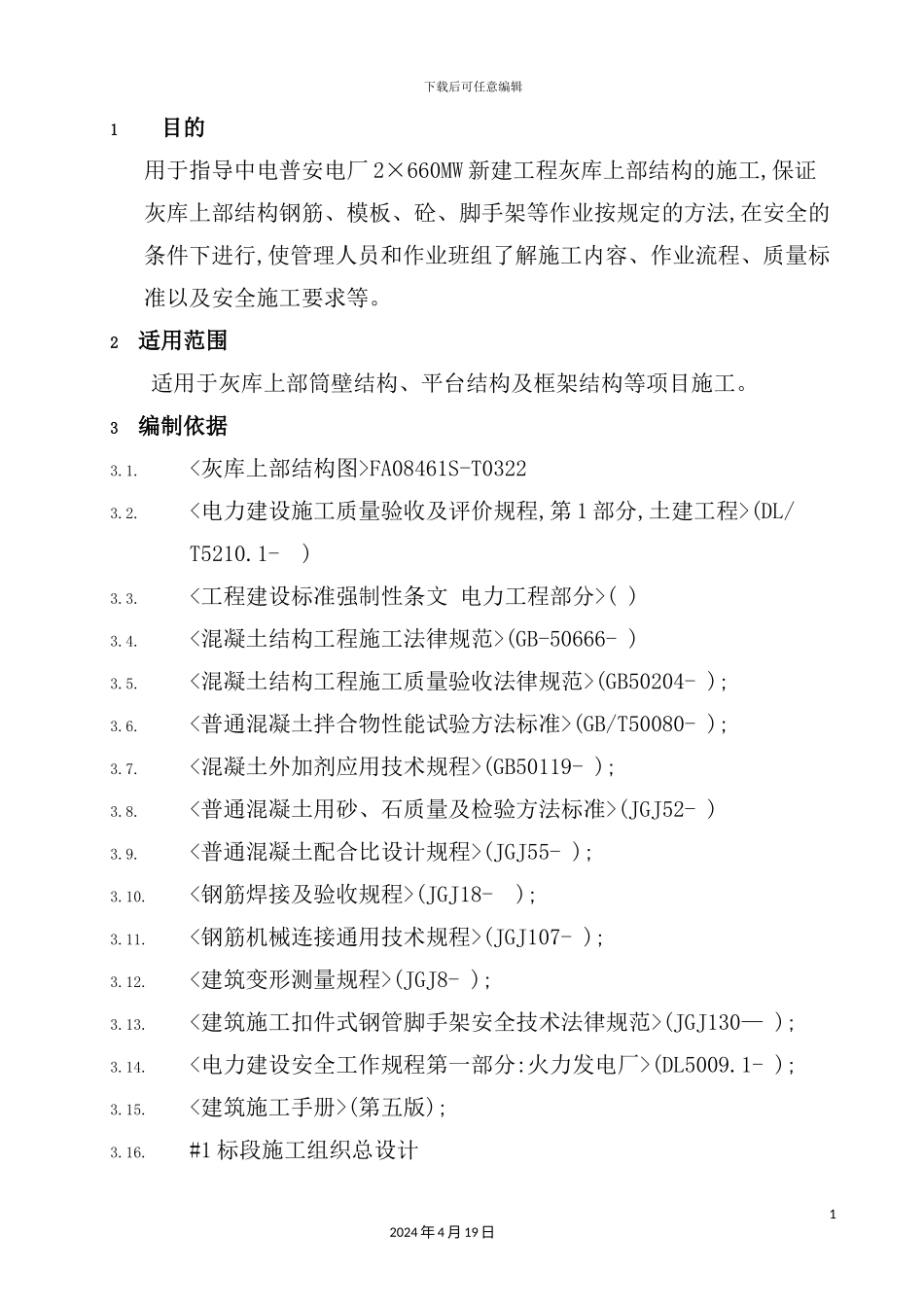

下载后可任意编辑灰库上部结构施工方案培训资料12024 年 4 月 19 日下载后可任意编辑1 目的用于指导中电普安电厂 2×660MW 新建工程灰库上部结构的施工,保证灰库上部结构钢筋、模板、砼、脚手架等作业按规定的方法,在安全的条件下进行,使管理人员和作业班组了解施工内容、作业流程、质量标准以及安全施工要求等。2适用范围适用于灰库上部筒壁结构、平台结构及框架结构等项目施工。3编制依据3.1.<灰库上部结构图>FA08461S-T03223.2.<电力建设施工质量验收及评价规程,第 1 部分,土建工程>(DL/T5210.1- )3.3.<工程建设标准强制性条文 电力工程部分>( )3.4.<混凝土结构工程施工法律规范>(GB-50666- )3.5.<混凝土结构工程施工质量验收法律规范>(GB50204- );3.6.<普通混凝土拌合物性能试验方法标准>(GB/T50080- );3.7.<混凝土外加剂应用技术规程>(GB50119- );3.8.<普通混凝土用砂、石质量及检验方法标准>(JGJ52- )3.9.<普通混凝土配合比设计规程>(JGJ55- );3.10.<钢筋焊接及验收规程>(JGJ18- );3.11.<钢筋机械连接通用技术规程>(JGJ107- );3.12.<建筑变形测量规程>(JGJ8- );3.13.<建筑施工扣件式钢管脚手架安全技术法律规范>(JGJ130— );3.14.<电力建设安全工作规程第一部分:火力发电厂>(DL5009.1- );3.15.<建筑施工手册>(第五版);3.16.#1 标段施工组织总设计12024 年 4 月 19 日下载后可任意编辑4工程概述本工程为中电普安电厂 2×660MW 新建灰库工程,#1 灰库基础的中心坐标为 A=5794.400、B=1096;#2 灰库基础的中心坐标A=5774.400、B=1096;#3 灰库基础的中心坐标A=5754.400、B=1096。本工程±0 m 相当于绝对标高 1586.3m(1985年国家高程系) 。本工程混凝土筒壁、梁板结构,抗震设防烈度为六度,抗震设防类别为丙类,抗震措施设防烈度按 6 度,抗震等级:剪力墙按四级,框架梁柱按三级。建筑设计基准 50 年,使用年限为 50年。结构高度为 25.2m,筒壁半径 8.150m。5.970m 层内楼板厚度120mm、外平台板厚度 100mm、主要框架梁1KL1:400×700、1KL2:400×700; 11.470 米层内楼板厚度 400mm、外平台板厚度 100mm,主要框架梁:2KL1:600×1200、2KL2:400×1000;24.970 米层内楼板厚度120mm、外平台板厚度 100mm,主要框架梁:3KL1::300×900、3KL2:400×1200;主体结构钢筋主要采纳HPB300 和 HRB400,砼强度等级为:筒壁、楼板、梁 C35。主要钢筋直径为32mm、28mm、25mm、22mm、20mm、18mm、16mm、12mm、10mm、8m...
