烟囱基础施工方案样本

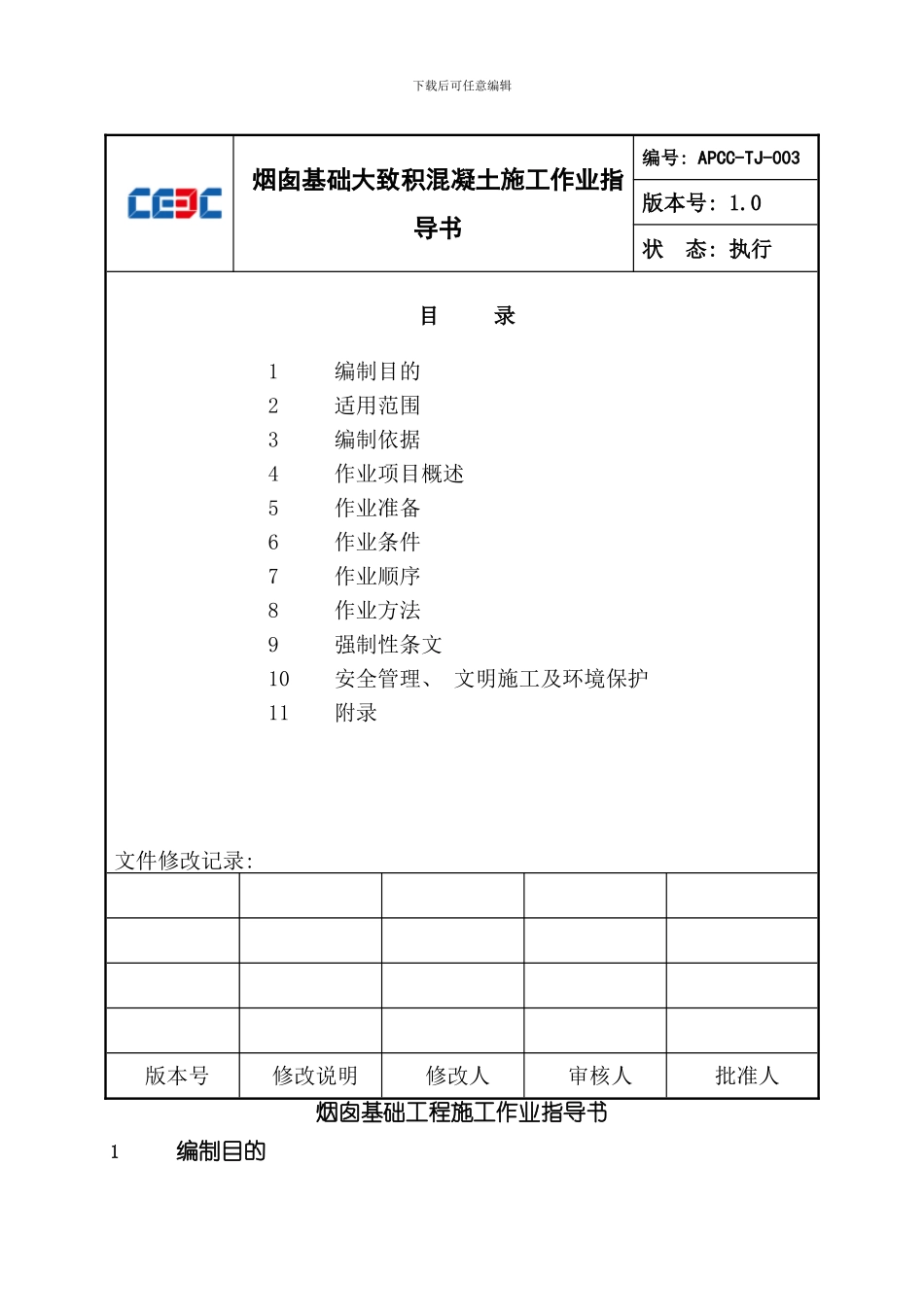

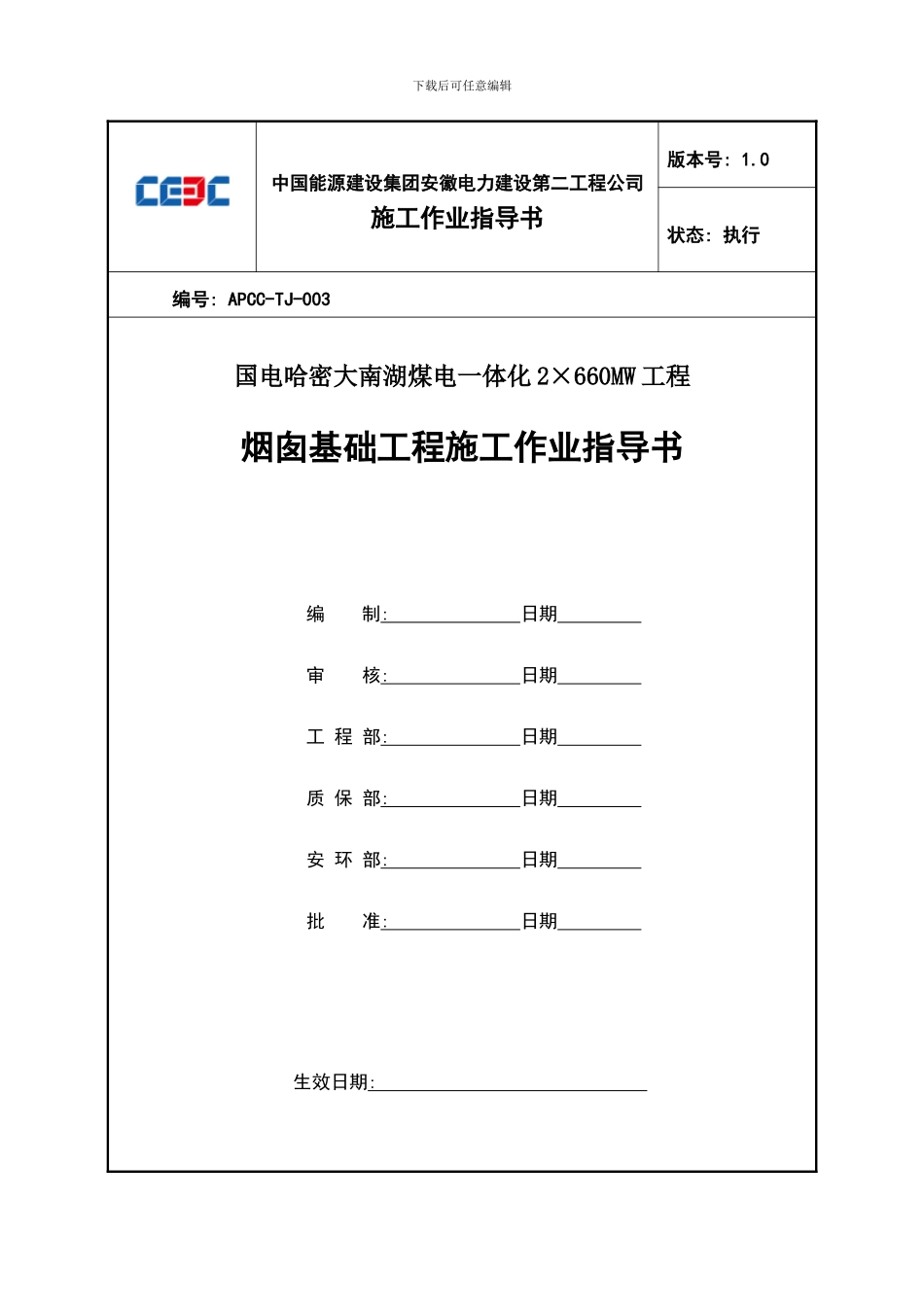

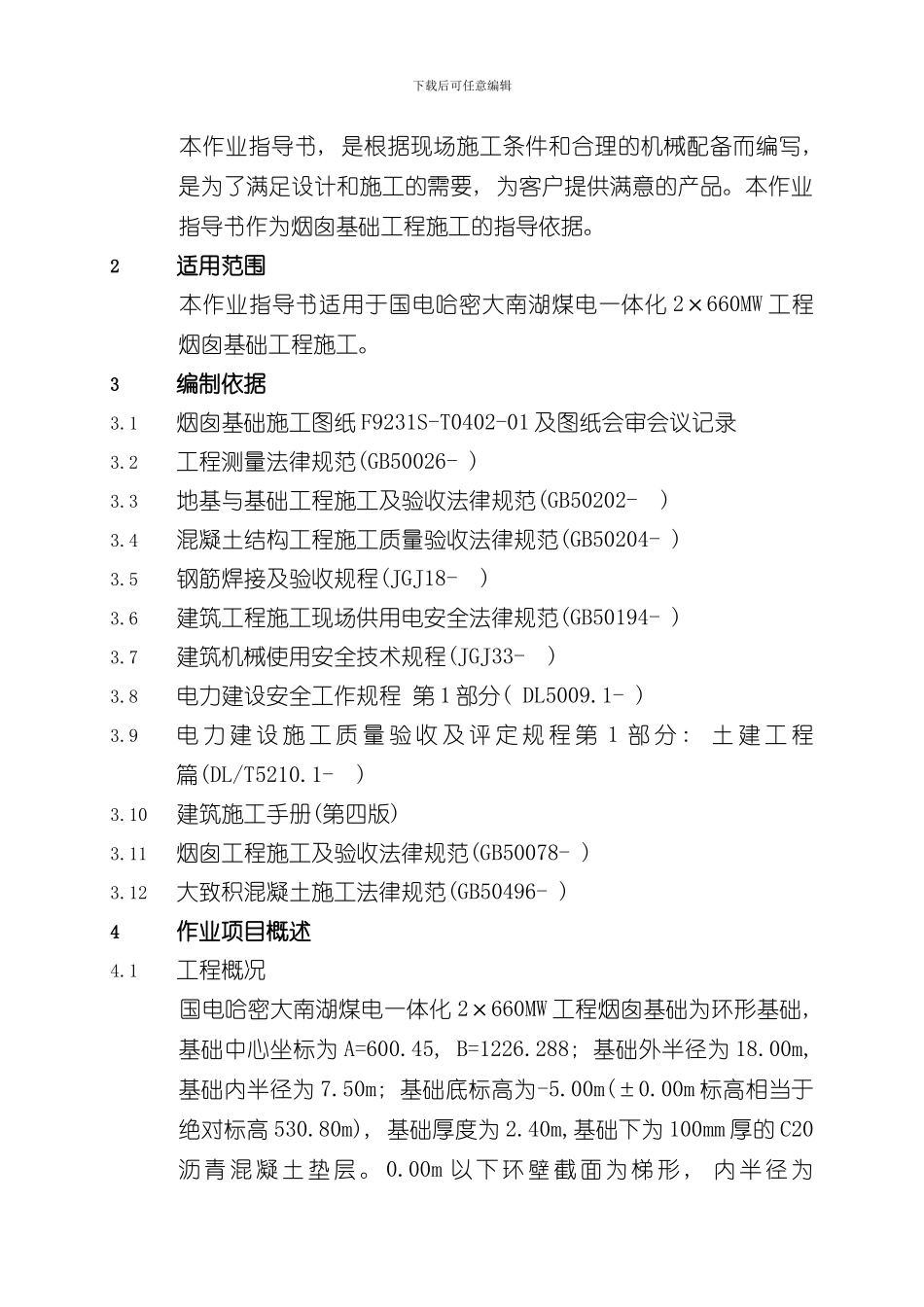

下载后可任意编辑中国能源建设集团安徽电力建设第二工程公司施工作业指导书版本号: 1.0状态: 执行编号: APCC-TJ-003国电哈密大南湖煤电一体化 2×660MW 工程烟囱基础工程施工作业指导书编 制: 日期 审 核: 日期 工 程 部: 日期 质 保 部: 日期 安 环 部: 日期 批 准: 日期 生效日期: 下载后可任意编辑烟囱基础大致积混凝土施工作业指导书编号: APCC-TJ-003版本号: 1.0状 态: 执行目 录1编制目的2适用范围3编制依据4作业项目概述5作业准备6作业条件7作业顺序8作业方法9强制性条文10安全管理、 文明施工及环境保护11附录文件修改记录: 版本号修改说明修改人审核人批准人烟囱基础工程施工作业指导书1编制目的下载后可任意编辑本作业指导书, 是根据现场施工条件和合理的机械配备而编写, 是为了满足设计和施工的需要, 为客户提供满意的产品。本作业指导书作为烟囱基础工程施工的指导依据。2适用范围本作业指导书适用于国电哈密大南湖煤电一体化 2×660MW 工程烟囱基础工程施工。3编制依据3.1烟囱基础施工图纸 F9231S-T0402-01 及图纸会审会议记录3.2工程测量法律规范(GB50026- )3.3地基与基础工程施工及验收法律规范(GB50202- )3.4混凝土结构工程施工质量验收法律规范(GB50204- )3.5钢筋焊接及验收规程(JGJ18- )3.6建筑工程施工现场供用电安全法律规范(GB50194- )3.7建筑机械使用安全技术规程(JGJ33- )3.8电力建设安全工作规程 第 1 部分( DL5009.1- )3.9电 力 建 设 施 工 质 量 验 收 及 评 定 规 程 第 1 部 分 : 土 建 工 程篇(DL/T5210.1- )3.10建筑施工手册(第四版)3.11烟囱工程施工及验收法律规范(GB50078- )3.12大致积混凝土施工法律规范(GB50496- )4作业项目概述4.1工程概况国电哈密大南湖煤电一体化 2×660MW 工程烟囱基础为环形基础, 基础中心坐标为 A=600.45, B=1226.288; 基础外半径为 18.00m, 基础内半径为 7.50m; 基础底标高为-5.00m(±0.00m 标高相当于绝对标高 530.80m), 基础厚度为 2.40m,基础下为 100mm 厚的 C20沥 青 混 凝 土 垫 层 。 0.00m 以 下 环 壁 截 面 为 梯 形 , 内 半 径 为下载后可任意编辑11.40m。环形基础混凝土强度等级 C40。基础混凝土总方量 m3, 环壁混凝土总方量 410m3, 基础 C20 沥青混凝土垫层约为 84m3。基础与土壤接触的外表面涂刷环氧沥青防腐层两道, 干膜厚度不小于 50...
