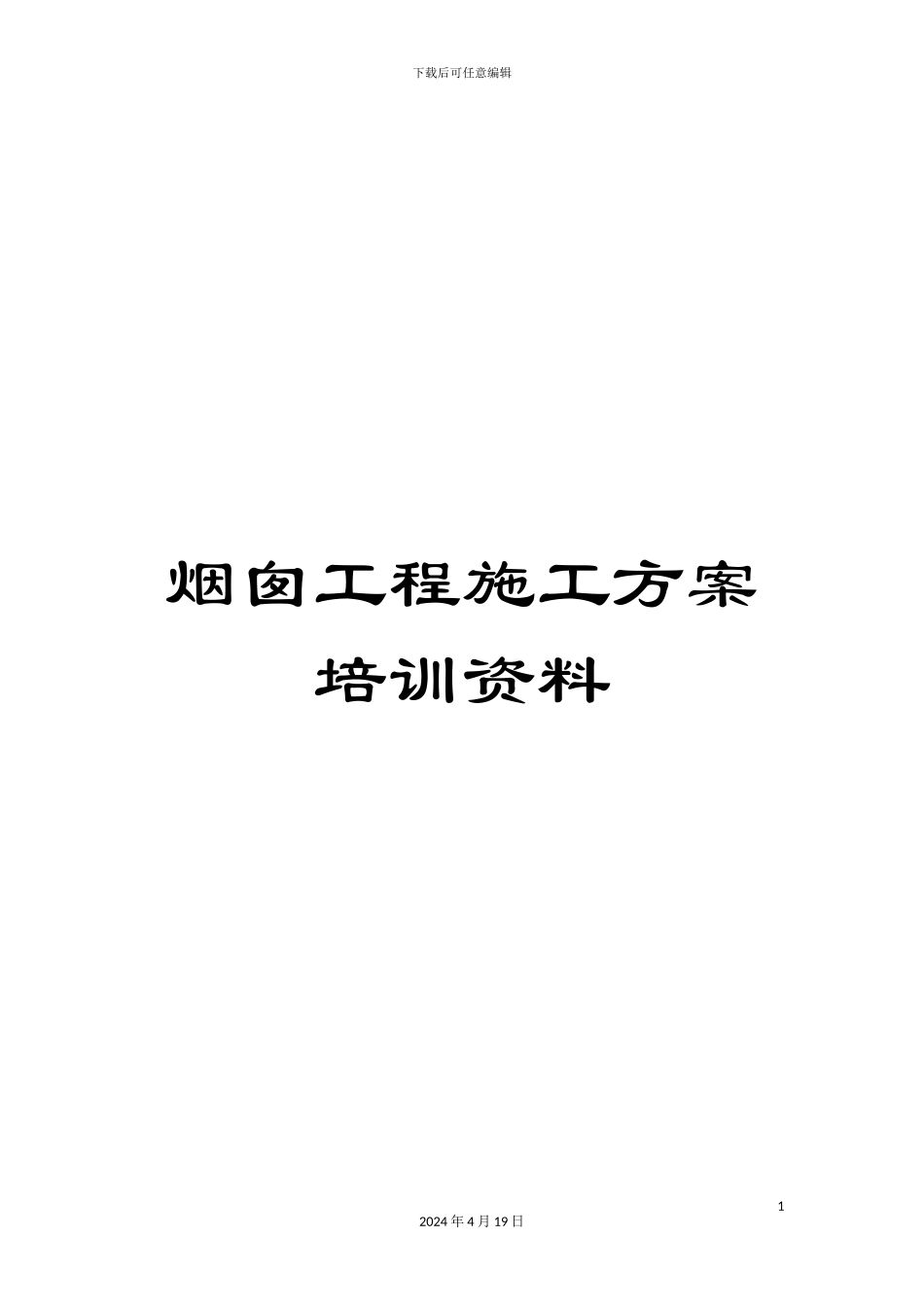

烟囱工程施工方案培训资料

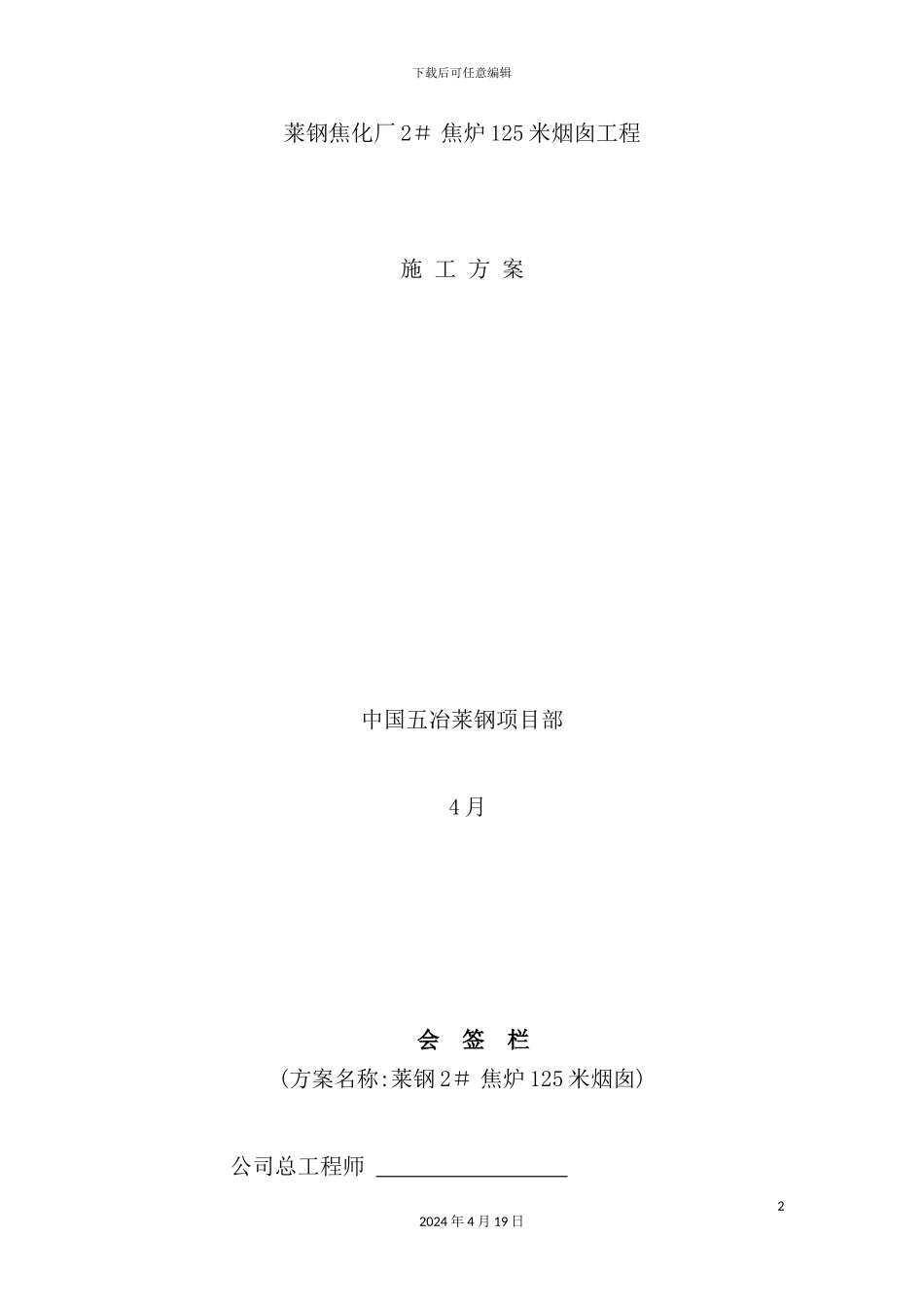

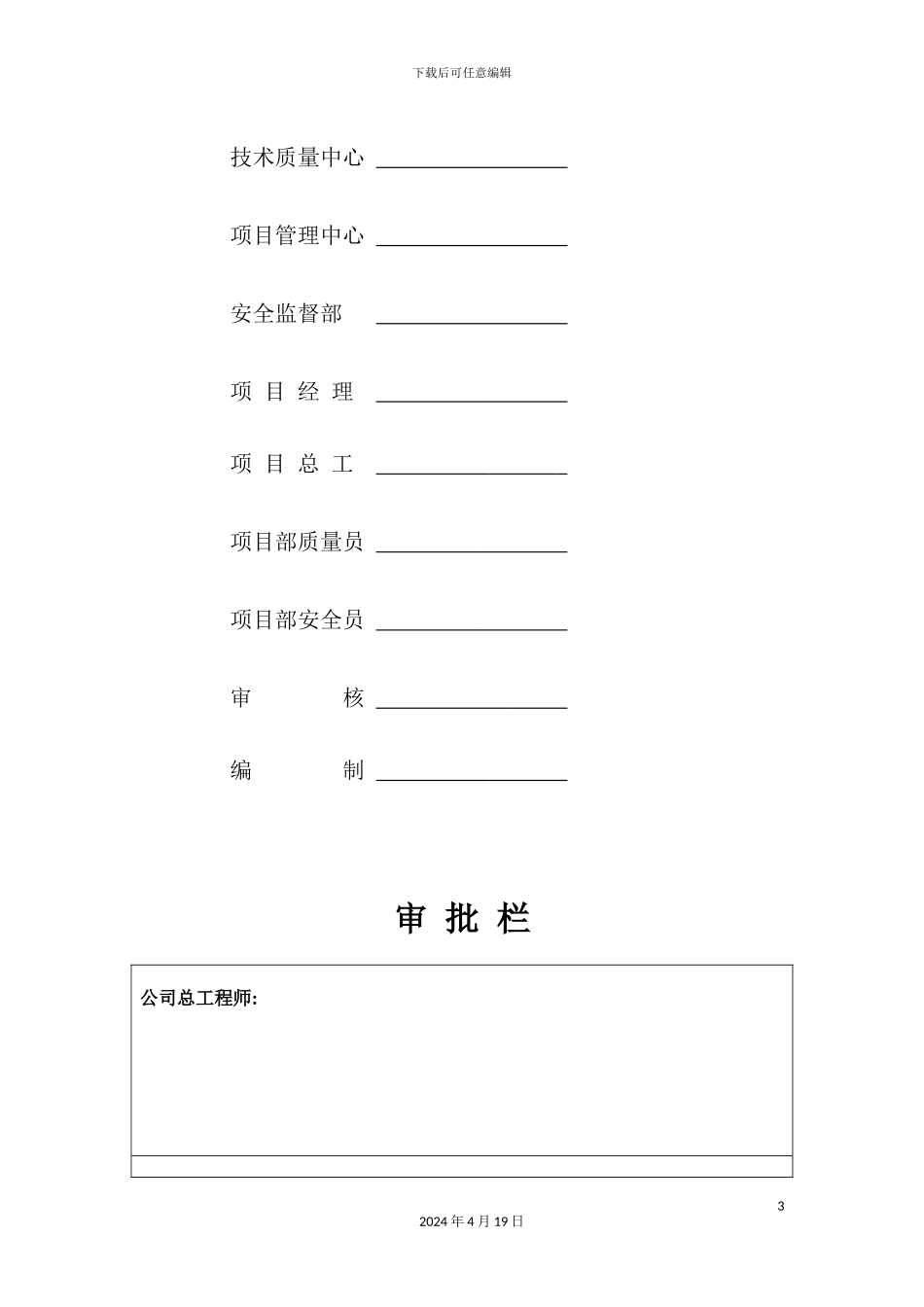

下载后可任意编辑烟囱工程施工方案培训资料12024 年 4 月 19 日下载后可任意编辑莱钢焦化厂 2＃ 焦炉 125 米烟囱工程施 工 方 案中国五冶莱钢项目部 4 月 会 签 栏(方案名称:莱钢 2＃ 焦炉 125 米烟囱)公司总工程师 22024 年 4 月 19 日下载后可任意编辑技术质量中心 项目管理中心 安全监督部 项 目 经 理 项 目 总 工 项目部质量员 项目部安全员 审 核 编 制 审 批 栏公司总工程师:32024 年 4 月 19 日下载后可任意编辑安全监督部:技术质量管理中心:项目管理中心:项目部:目 录1． 工程概况和工程特点……………………………………….52． 质量目标………………………………….…………………63．工程进度计划……………………………………...…………742024 年 4 月 19 日下载后可任意编辑4．施工总平面规划……………………………………..……….95．工程项目综合管理体系图………………………………….106．准备工作及主要施工方法………………………...………..107．(夏季)施工措施…………………………………………...288．工程质量保证措施………………………………………….299．安全保证措施……………………………………………….3410．环境及文明施工保证措施………………………….……..3611．附图……………………………………………..………….4052024 年 4 月 19 日下载后可任意编辑莱钢焦化 2#焦炉 125 米钢筋砼烟囱施工组织设计1、工程概况及工程特点1．1、工程名称莱钢 2＃焦炉 125 米钢筋混凝土烟囱工程1．2、工程概况说明莱钢 2#焦炉 125 米钢筋砼烟囱工程,位于莱钢焦化厂老厂区。烟囱高 125 米,烟囱基础埋深-7.24 米,双烟道均设在地下。基础砼C20。垫层 C15 砼。烟囱设隔烟墙一道,烟囱内衬为 MU10 普通粘土砖,隔热层采纳高炉水渣。烟道隔热层采纳水泥珍珠岩。筒身及基础钢筋保护层为 35mm,钢筋搭接 50d。烟囱+75 米以上刷航空漆,做法刷红白相间标志环,环宽 5 米。烟囱出口内径 4.03 米。烟囱筒身收分值 1=2c/0,筒身砼C30。1．3、工程特点本工程是在原拆除建筑物基础上新建。地质构造复杂,须将原有建筑物全部破除;工期紧张,从土方开挖到竣工交付使用只有 天;技术方面,筒身采纳滑模技术。1．4、工程主要工程量(1)基础钢筋砼 C25 860m3(2)筒身钢筋砼 C30 701 m3(3)爬梯及信号平台制作安装 17.5t(4)内衬 280 m3(5)隔热层(高炉...
