烟囱施工方案

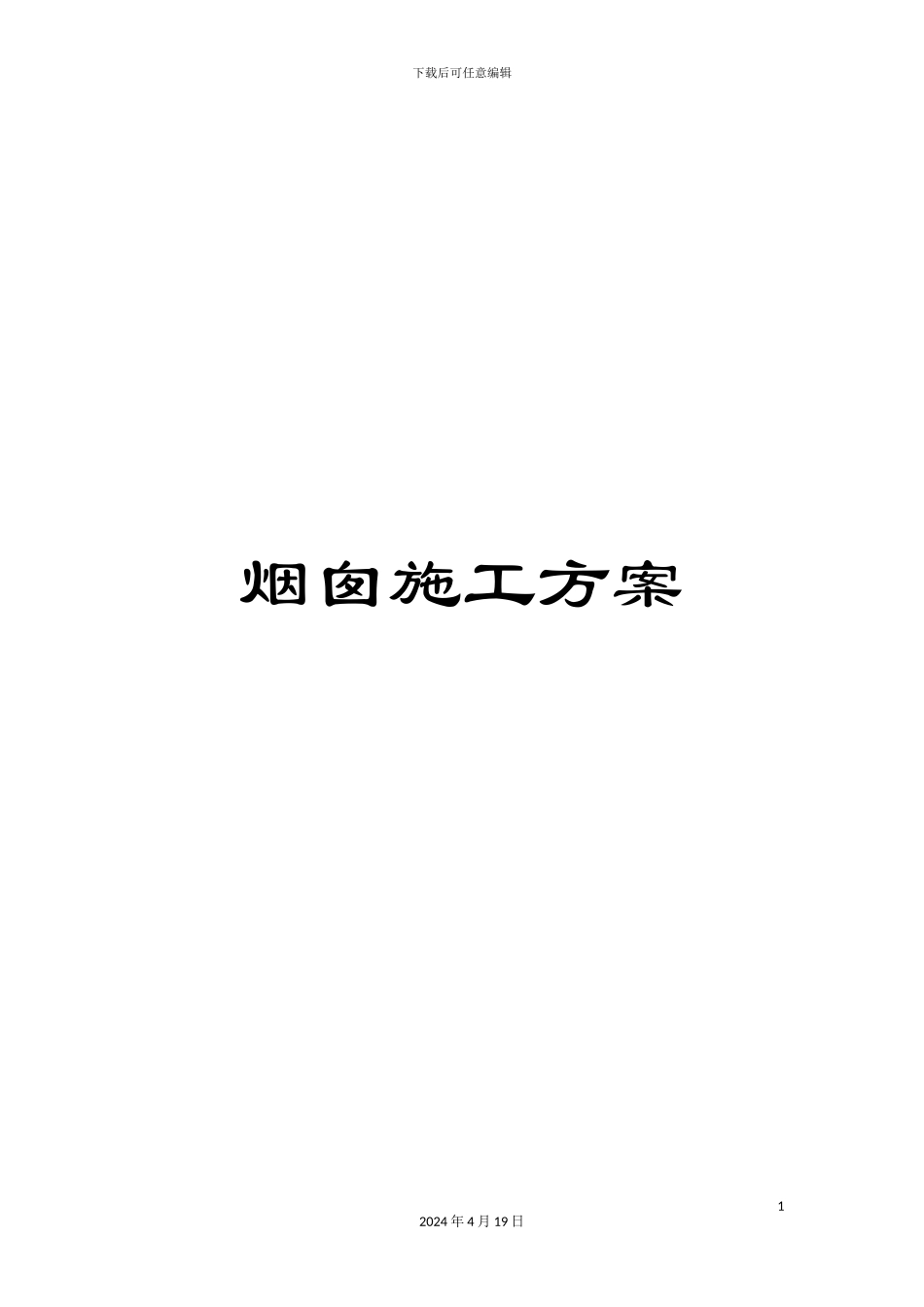

烟囱施工方案_第1页
1/26

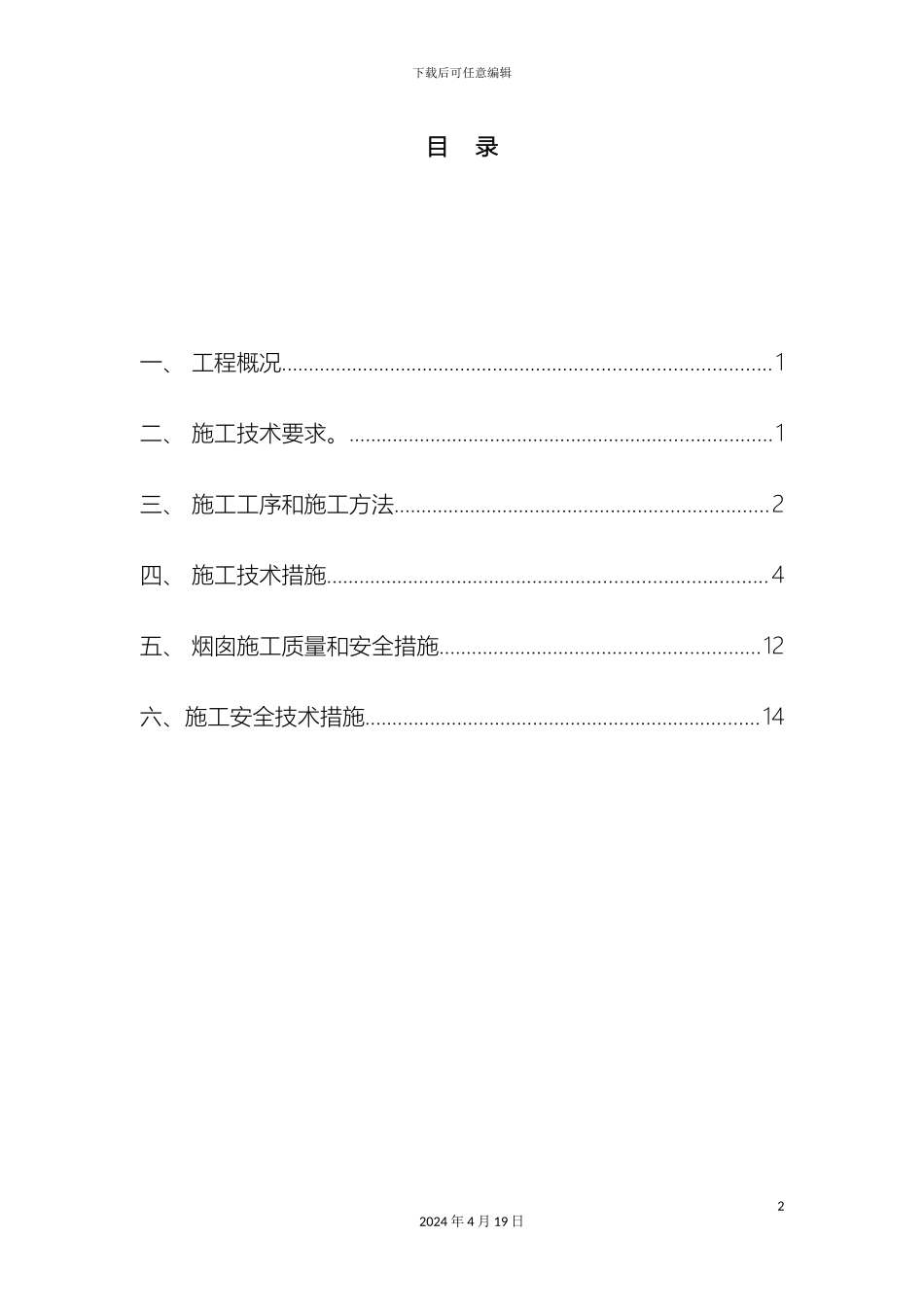

烟囱施工方案_第2页
2/26
烟囱施工方案_第3页
3/26
下载后可任意编辑烟囱施工方案12024 年 4 月 19 日下载后可任意编辑目 录一、 工程概况..........................................................................................1二、 施工技术要求。..............................................................................1三、 施工工序和施工方法.....................................................................2四、 施工技术措施.................................................................................4五、 烟囱施工质量和安全措施...........................................................12六、施工安全技术措施.........................................................................1422024 年 4 月 19 日下载后可任意编辑烟囱施工方案一、 工程概况本项目工程位于四川城都市郫县,烟囱主要材料是砖砌体,高度 50 米。 烟囱的编号 50/2.0—0.7—400,即烟囱高度 50m,顶部口内径为 2.0m,基本风压为 0.7KN/㎡。基础为桩基,桩采纳预制钢筋混凝土管桩。烟道基础为筏板基础,厚度为 400mm。基础底标高为-1.3m,烟道纵向设置 6 个进烟口,烟道端部设一个出灰口。二、 施工技术要求。1、烟囱、烟道的筒壁砖砌体,采纳 MU10 机制粘土砖,砌筑砂浆采纳 M7.5 水泥混合砂浆。2、根据业主及设计院要求烟囱、烟道内衬须实行防腐措32024 年 4 月 19 日下载后可任意编辑施,烟囱、烟道施工参照 00G211—3 图集施工。(1)、衬砌筑材料:砖采纳粘土砖,等级为 MU10,砌筑砂浆采纳水玻璃耐酸砂浆。(2)、隔热材料采纳岩棉板,容重量小于 2.0KN/m3。(3)、烟囱、烟道的圈梁砼采纳水玻璃耐酸砼。(4)、烟囱、烟道筒壁内表面应涂刷 2mm 厚沥青防腐层。3、烟囱筒身外表面坡度均为 2.5%4、烟囱、烟体壁厚:±0.000m~10.000m 标高之间壁厚为620mm,10.000~20.000m标高壁厚为490mm,20.000~30.000m 标高之间壁厚为 370mm,30m顶部标高之间壁厚为 240mm。5、烟囱内衬隔热层厚度:±0.000m~10.000m 标高之间内衬厚为 240mm,隔热层为 100 厚。10m 标高以上内衬厚度均为 120mm,隔热层厚度均为 50mm。42024 年 4 月 19 日下载后可任意编辑6、每隔 10m 筒体砌筑节点参照 00G211—3 图集 31 页2、4、6 节点大样,32 页 11 节点大样,烟道连接口见 33 页13 节点大样。7、烟囱筒体上钢爬...
