烟囱施工方案培训资料

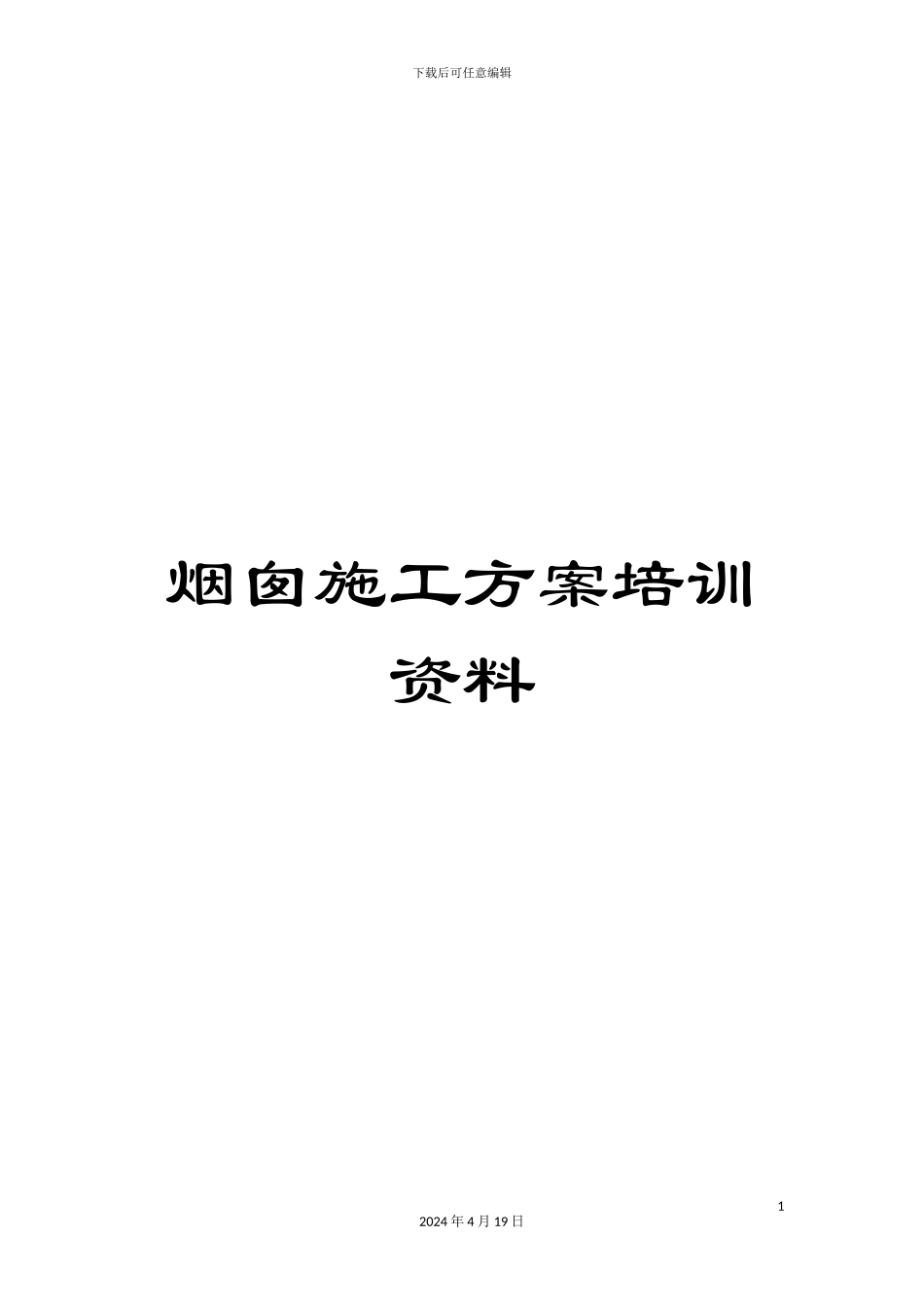

烟囱施工方案培训资料_第1页
1/72
烟囱施工方案培训资料_第2页
2/72

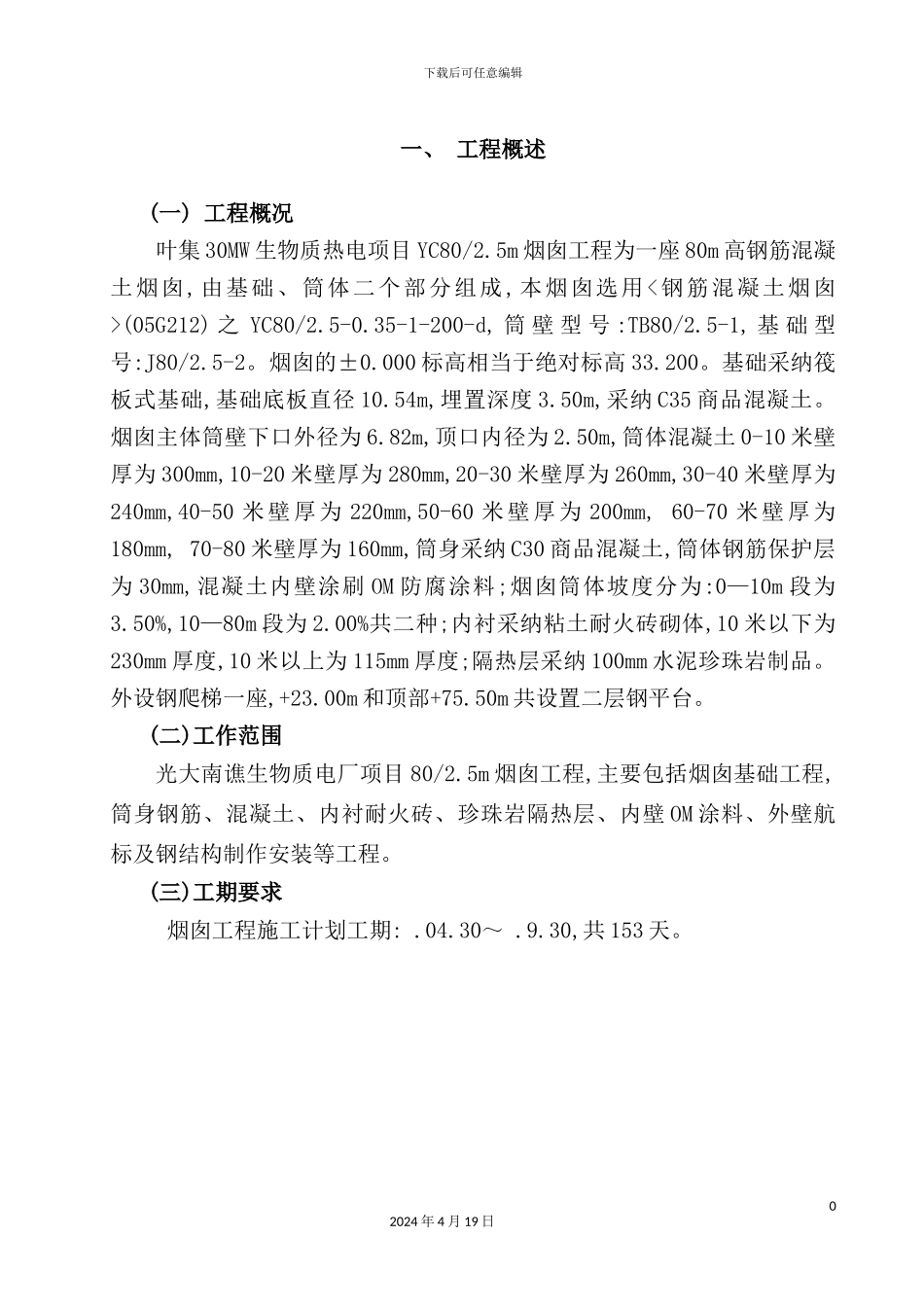

烟囱施工方案培训资料_第3页
3/72
下载后可任意编辑烟囱施工方案培训资料12024 年 4 月 19 日下载后可任意编辑目 录一、工程概述...................................................1二、编制依据...................................................2三、作业准备和条件.............................................3四、作业方法及工艺质量控制措施.................................6五、作业质量标准及检验要求....................................29六、职业健康安全、环境保护技术措施............................39七、应急预案..................................................44八、本工程有关的强制性条文....................................54九、附录......................................................5822024 年 4 月 19 日下载后可任意编辑一、 工程概述(一) 工程概况 叶集 30MW 生物质热电项目 YC80/2.5m 烟囱工程为一座 80m 高钢筋混凝土烟囱,由基础、筒体二个部分组成 ,本烟囱选用<钢筋混凝土烟囱>(05G212) 之 YC80/2.5-0.35-1-200-d, 筒 壁 型 号 :TB80/2.5-1, 基 础 型号:J80/2.5-2。烟囱的±0.000 标高相当于绝对标高 33.200。基础采纳筏板式基础,基础底板直径 10.54m,埋置深度 3.50m,采纳 C35 商品混凝土。烟囱主体筒壁下口外径为 6.82m,顶口内径为 2.50m,筒体混凝土 0-10 米壁厚为 300mm,10-20 米壁厚为 280mm,20-30 米壁厚为 260mm,30-40 米壁厚为240mm,40-50 米壁厚为 220mm,50-60 米壁厚为 200mm, 60-70 米壁厚为180mm, 70-80 米壁厚为 160mm,筒身采纳 C30 商品混凝土,筒体钢筋保护层为 30mm,混凝土内壁涂刷 OM 防腐涂料;烟囱筒体坡度分为:0—10m 段为3.50%,10—80m 段为 2.00%共二种;内衬采纳粘土耐火砖砌体,10 米以下为230mm 厚度,10 米以上为 115mm 厚度;隔热层采纳 100mm 水泥珍珠岩制品。外设钢爬梯一座,+23.00m 和顶部+75.50m 共设置二层钢平台。 (二)工作范围光大南谯生物质电厂项目 80/2.5m 烟囱工程,主要包括烟囱基础工程,筒身钢筋、混凝土、内衬耐火砖、珍珠岩隔热层、内壁 OM 涂料、外壁航标及钢结构制作安装等工程。(三)工期要求烟囱工程施工计划工期: .04.30~ .9.30,共 153 天。02024 年 4 月 19 日下载后可任意编辑二、 编制依据1、05G212 钢筋混凝土烟囱图集2 、建筑施工手册(第五版)3 、建筑地基与基础工程施工质量验收...
