中泰220kV变压器更换方案

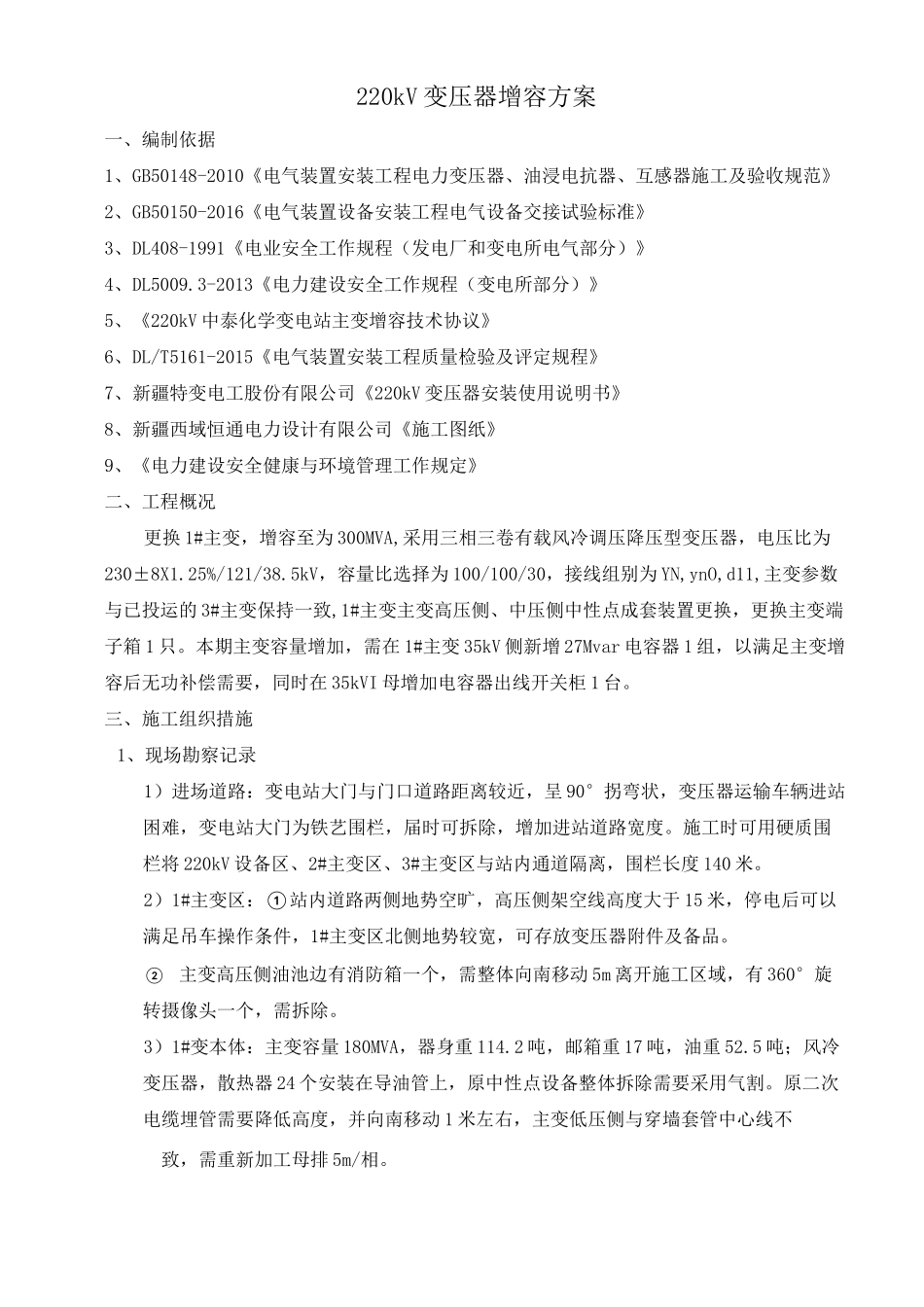

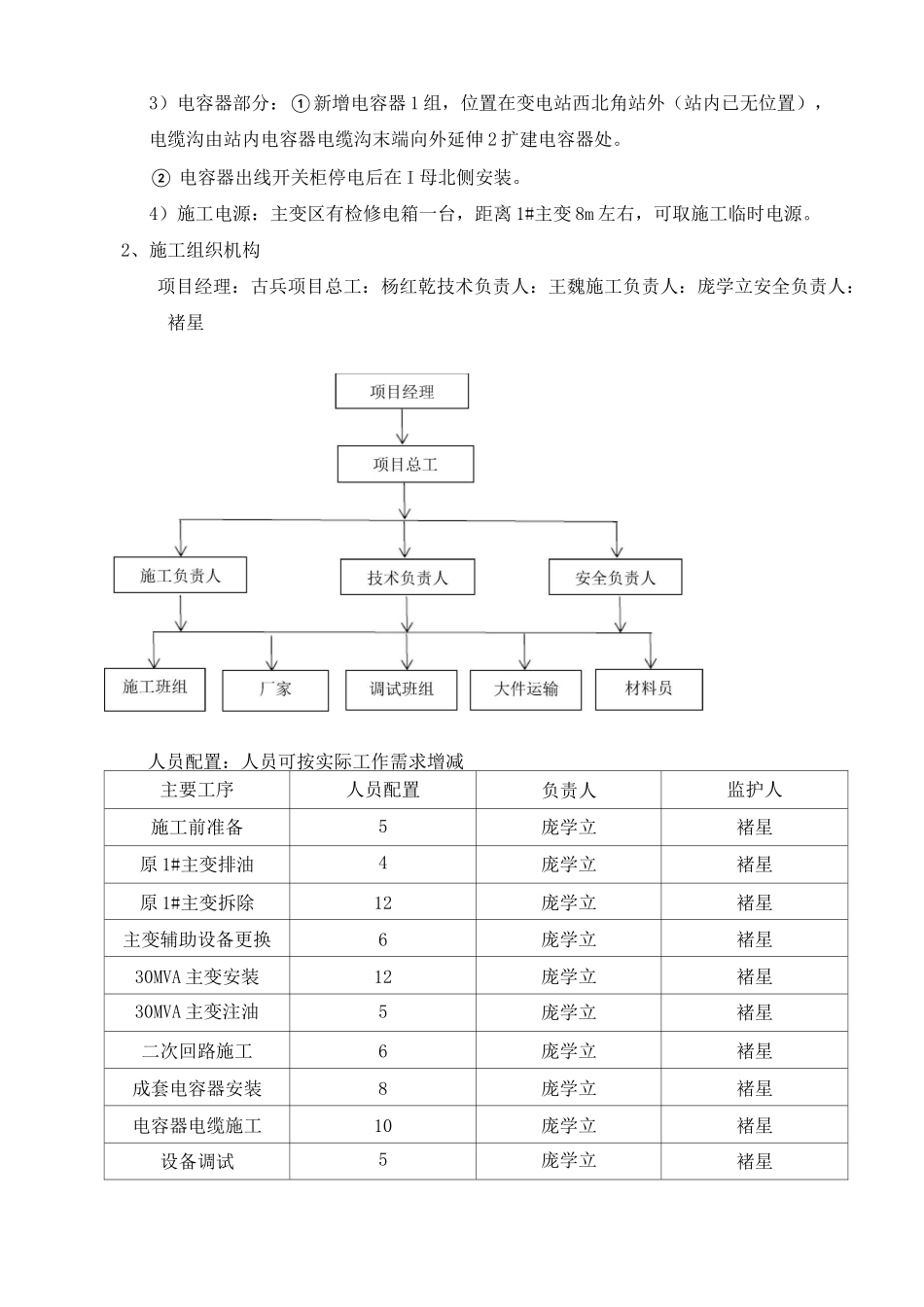

220kV 变压器增容方案一、编制依据1、GB50148-2010《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》2、GB50150-2016《电气装置设备安装工程电气设备交接试验标准》3、DL408-1991《电业安全工作规程（发电厂和变电所电气部分）》4、DL5009.3-2013《电力建设安全工作规程（变电所部分）》5、《220kV 中泰化学变电站主变增容技术协议》6、DL/T5161-2015《电气装置安装工程质量检验及评定规程》7、新疆特变电工股份有限公司《220kV 变压器安装使用说明书》8、新疆西域恒通电力设计有限公司《施工图纸》9、《电力建设安全健康与环境管理工作规定》二、工程概况更换 1#主变，增容至为 300MVA,采用三相三卷有载风冷调压降压型变压器，电压比为230±8X1.25%/121/38.5kV，容量比选择为 100/100/30，接线组别为 YN,ynO,d11,主变参数与已投运的 3#主变保持一致,1#主变主变高压侧、中压侧中性点成套装置更换，更换主变端子箱 1 只。本期主变容量增加，需在 1#主变 35kV 侧新增 27Mvar 电容器 1 组，以满足主变增容后无功补偿需要，同时在 35kVI 母增加电容器出线开关柜 1 台。三、施工组织措施1、现场勘察记录1）进场道路：变电站大门与门口道路距离较近，呈 90°拐弯状，变压器运输车辆进站困难，变电站大门为铁艺围栏，届时可拆除，增加进站道路宽度。施工时可用硬质围栏将 220kV 设备区、2#主变区、3#主变区与站内通道隔离，围栏长度 140 米。2）1#主变区：①站内道路两侧地势空旷，高压侧架空线高度大于 15 米，停电后可以满足吊车操作条件，1#主变区北侧地势较宽，可存放变压器附件及备品。② 主变高压侧油池边有消防箱一个，需整体向南移动 5m 离开施工区域，有 360°旋转摄像头一个，需拆除。3）1#变本体：主变容量 180MVA，器身重 114.2 吨，邮箱重 17 吨，油重 52.5 吨；风冷变压器，散热器 24 个安装在导油管上，原中性点设备整体拆除需要采用气割。原二次电缆埋管需要降低高度，并向南移动 1 米左右，主变低压侧与穿墙套管中心线不致，需重新加工母排 5m/相。3）电容器部分：①新增电容器 1 组，位置在变电站西北角站外（站内已无位置），电缆沟由站内电容器电缆沟末端向外延伸 2 扩建电容器处。② 电容器出线开关柜停电后在 I 母北侧安装。4）施工电源：主变区有检修电箱一台，距离 1#主变 8m 左右，可取施工临时电源。2、施工组织机构项目经理：古兵项目总工：杨红乾技...
