房建施工技术交底

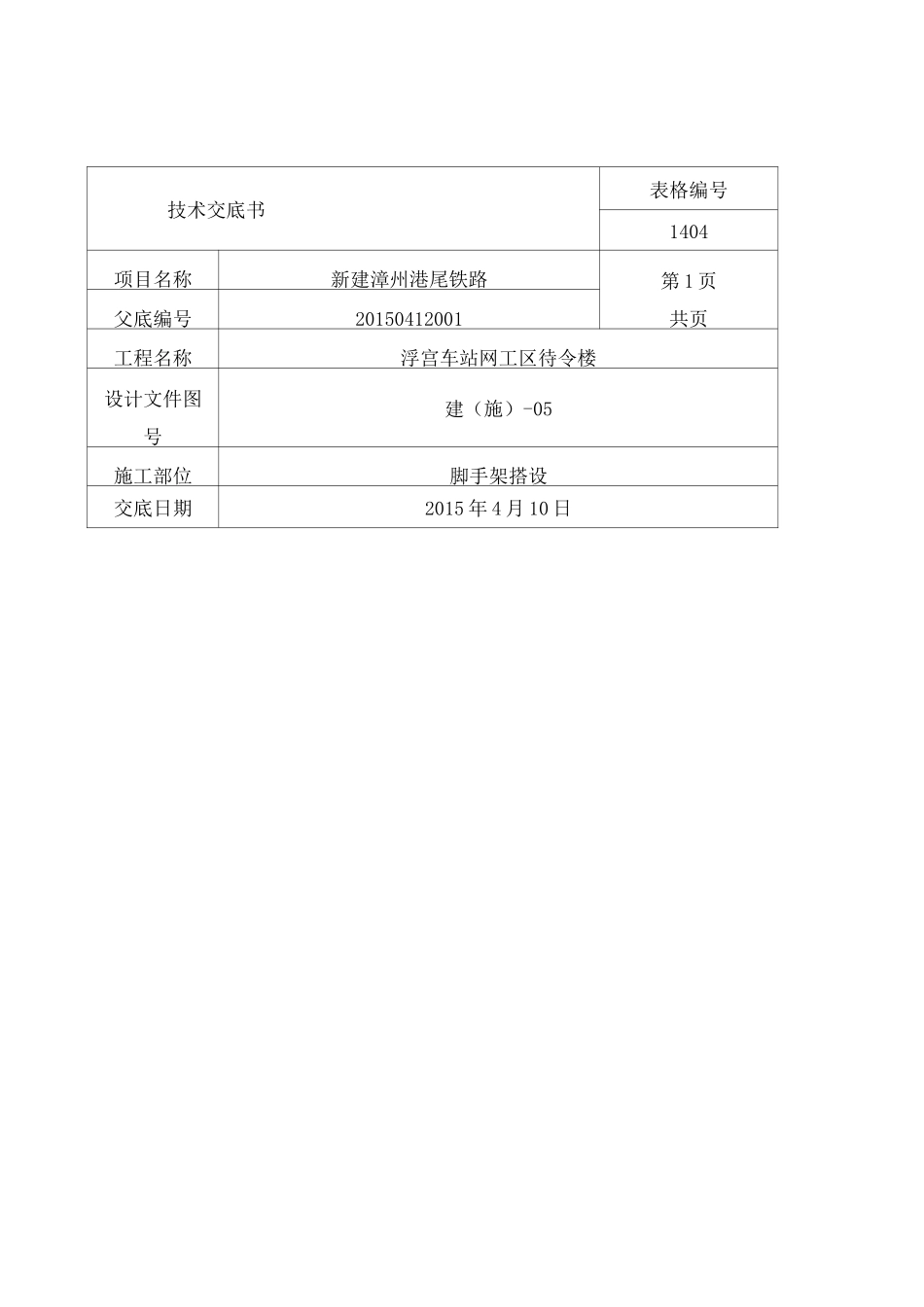

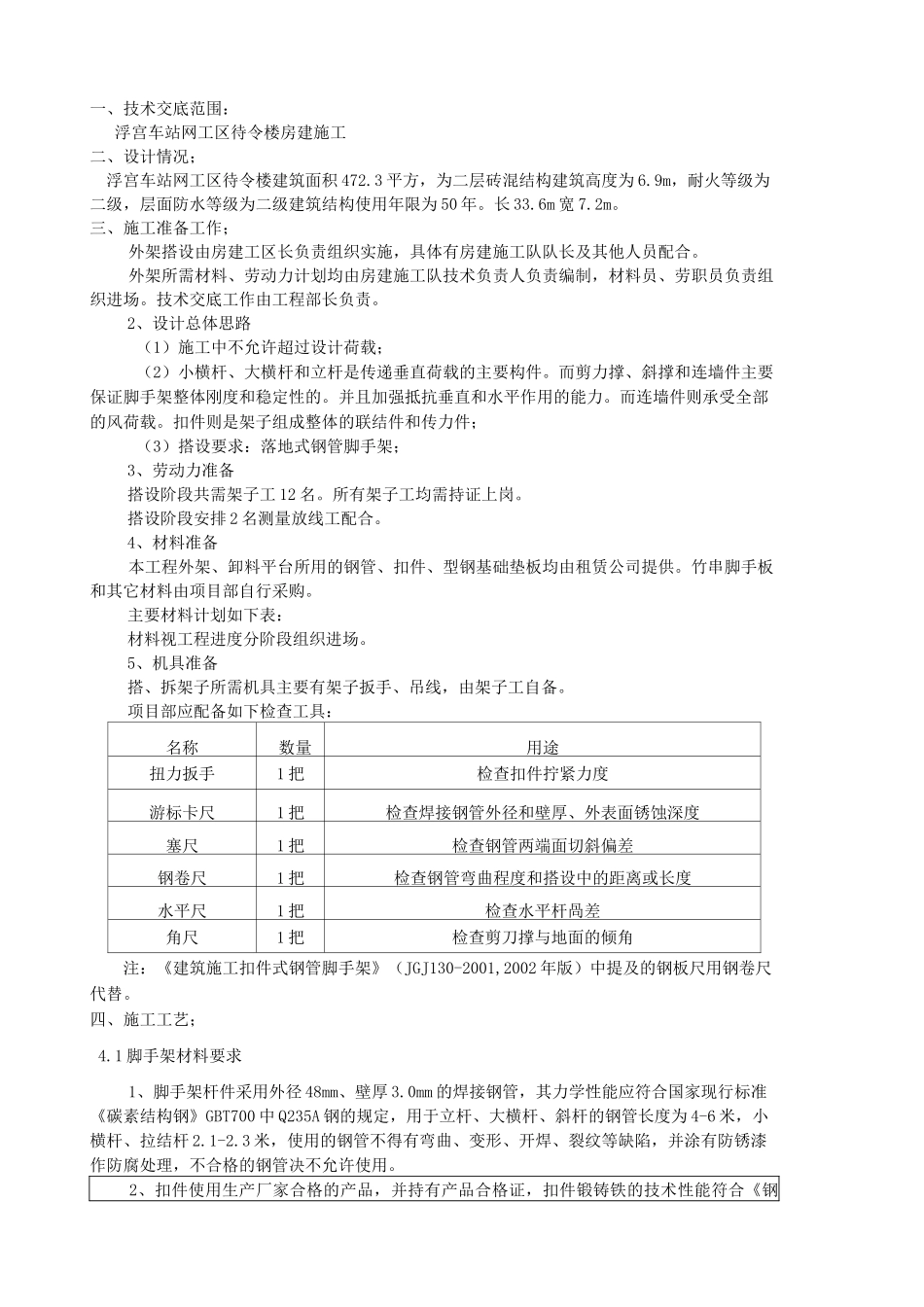

技术交底书表格编号1404项目名称新建漳州港尾铁路第 1 页共页父底编号20150412001工程名称浮宫车站网工区待令楼设计文件图号建（施）-05施工部位脚手架搭设交底日期2015 年 4 月 10 日一、技术交底范围：浮宫车站网工区待令楼房建施工二、设计情况；浮宫车站网工区待令楼建筑面积 472.3 平方，为二层砖混结构建筑高度为 6.9m，耐火等级为二级，层面防水等级为二级建筑结构使用年限为 50 年。长 33.6m 宽 7.2m。三、施工准备工作；外架搭设由房建工区长负责组织实施，具体有房建施工队队长及其他人员配合。外架所需材料、劳动力计划均由房建施工队技术负责人负责编制，材料员、劳职员负责组织进场。技术交底工作由工程部长负责。2、设计总体思路（1）施工中不允许超过设计荷载；（2）小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件；（3）搭设要求：落地式钢管脚手架；3、劳动力准备搭设阶段共需架子工 12 名。所有架子工均需持证上岗。搭设阶段安排 2 名测量放线工配合。4、材料准备本工程外架、卸料平台所用的钢管、扣件、型钢基础垫板均由租赁公司提供。竹串脚手板和其它材料由项目部自行采购。主要材料计划如下表：材料视工程进度分阶段组织进场。5、机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具：名称数量用途扭力扳手1 把检查扣件拧紧力度游标卡尺1 把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1 把检查钢管两端面切斜偏差钢卷尺1 把检查钢管弯曲程度和搭设中的距离或长度水平尺1 把检查水平杆咼差角尺1 把检查剪刀撑与地面的倾角注：《建筑施工扣件式钢管脚手架》（JGJ130-2001,2002 年版）中提及的钢板尺用钢卷尺代替。四、施工工艺；4.1 脚手架材料要求1、脚手架杆件采用外径 48mm、壁厚 3.0mm 的焊接钢管，其力学性能应符合国家现行标准《碳素结构钢》GBT700 中 Q235A 钢的规定，用于立杆、大横杆、斜杆的钢管长度为 4-6 米，小横杆、拉结杆 2.1-2.3 米，使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂有防锈漆作防腐处理，不合格的钢管决不允许使用。2、扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995 规定的要求，对...
