地下管道施工方案

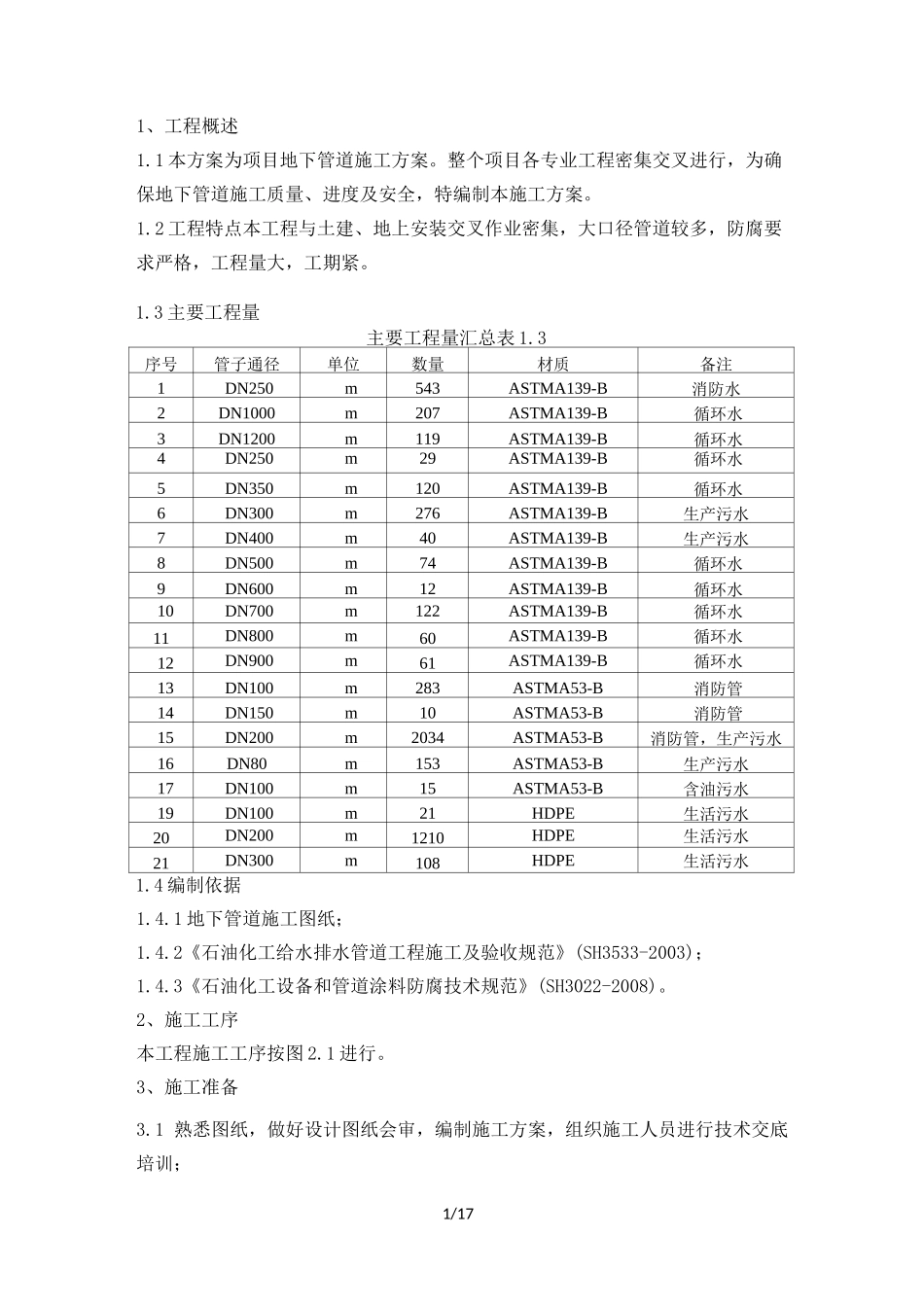

1/171、工程概述1.1 本方案为项目地下管道施工方案。整个项目各专业工程密集交叉进行，为确保地下管道施工质量、进度及安全，特编制本施工方案。1.2 工程特点本工程与土建、地上安装交叉作业密集，大口径管道较多，防腐要求严格，工程量大，工期紧。1.3 主要工程量主要工程量汇总表 1.3序号管子通径单位数量材质备注1DN250m543ASTMA139-B消防水2DN1000m207ASTMA139-B循环水3DN1200m119ASTMA139-B循环水4DN250m29ASTMA139-B循环水5DN350m120ASTMA139-B循环水6DN300m276ASTMA139-B生产污水7DN400m40ASTMA139-B生产污水8DN500m74ASTMA139-B循环水9DN600m12ASTMA139-B循环水10DN700m122ASTMA139-B循环水11DN800m60ASTMA139-B循环水12DN900m61ASTMA139-B循环水13DN100m283ASTMA53-B消防管14DN150m10ASTMA53-B消防管15DN200m2034ASTMA53-B消防管，生产污水16DN80m153ASTMA53-B生产污水17DN100m15ASTMA53-B含油污水19DN100m21HDPE生活污水20DN200m1210HDPE生活污水21DN300m108HDPE生活污水1.4 编制依据1.4.1 地下管道施工图纸；1.4.2《石油化工给水排水管道工程施工及验收规范》(SH3533-2003)；1.4.3《石油化工设备和管道涂料防腐技术规范》(SH3022-2008)。2、施工工序本工程施工工序按图 2.1 进行。3、施工准备3.1 熟悉图纸，做好设计图纸会审，编制施工方案，组织施工人员进行技术交底培训；2/173.2 认真学习施工规范，施工人员要掌握设计规定的有关规范和技术要求；3.3 根据现场实际情况，做好人、机、材的进场工作安排，对所有入场机具进行检查并维修，确保机具能正常使用且全部到位；3.4 所有入厂施工人员必须接受安全教育，特殊工种必须持有效证件上岗；3.5 管道试压用水排放要符合环境、卫生要求，按业主指定点排放；图 2.1 地下管道施工工序图3.6 施工用电严格服从业主用电管理制度，配电柜要符合用电安全技术规范要求，必须一机一闸一保护，确保用电安全。4、材料检验4.1 材料检验的一般规定4.1.1 管道组成件（管子、管件、法兰、垫片、紧固件、阀门、防腐保温材料等）必须具有制造厂的质量证明书，其材质、规格、型号应符合设计文件的规定，并应按国家现行标准 100%进行外观检查，不合格者不得使用；4.1.3/172 焊接材料必须有质量证明书；4.1.3 法兰和盲板的密封面应平整光洁，不得有毛刺及径向沟槽；4.1.4 螺栓、螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺纹应配合良好。4.2 钢管检验4.2.1 无裂纹、缩孔、夹渣、折迭、...
