盘扣杆件参数

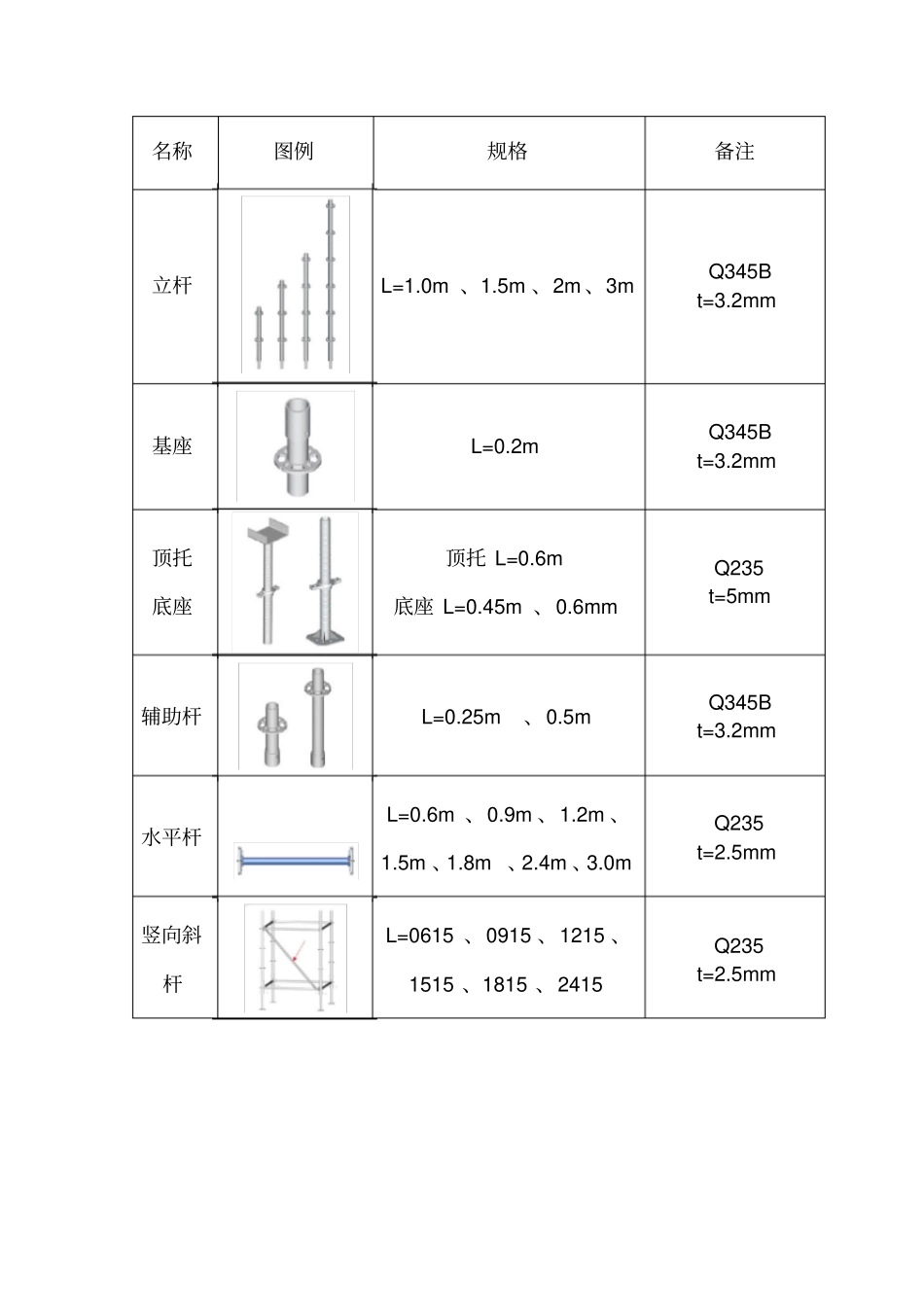

盘扣杆件参数_第1页
1/3

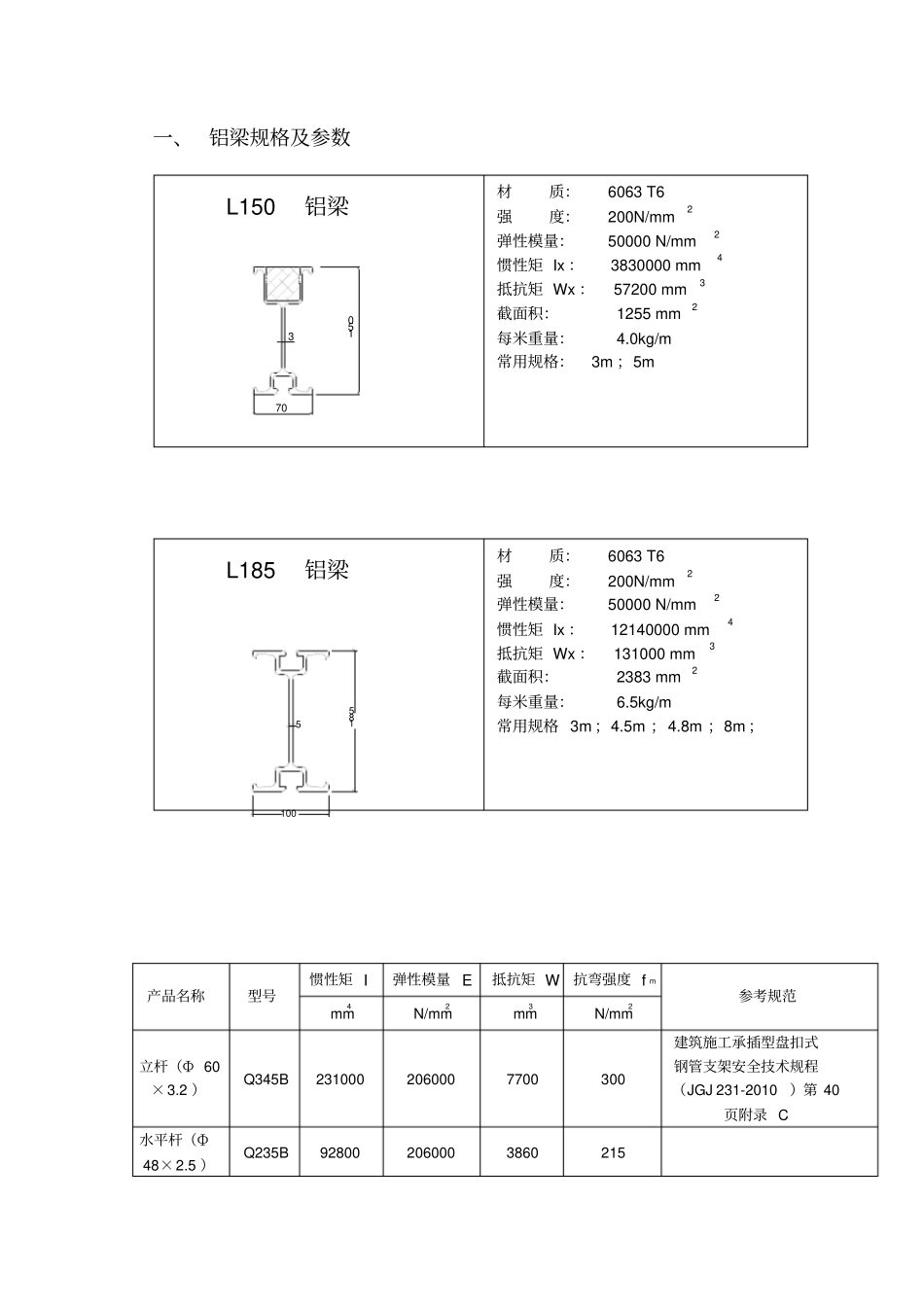

盘扣杆件参数_第2页
2/3
盘扣杆件参数_第3页
3/3
名称图例规格备注立杆L=1.0m 、1.5m 、2m 、3mQ345B t=3.2mm 基座L=0.2mQ345B t=3.2mm 顶托底座顶托 L=0.6m 底座 L=0.45m 、0.6mm Q235 t=5mm 辅助杆L=0.25m 、0.5m Q345B t=3.2mm 水平杆L=0.6m 、0.9m 、1.2m 、1.5m 、1.8m 、2.4m 、3.0m Q235 t=2.5mm竖向斜杆L=0615 、0915 、1215 、1515 、1815 、2415Q235 t=2.5mm 一、 铝梁规格及参数产品名称型号惯性矩 I弹性模量 E抵抗矩 W抗弯强度 f m参考规范mm4N/mm2mm3N/mm2立杆(Ф 60×3.2 )Q345B 231000 206000 7700 300 建筑施工承插型盘扣式钢管支架安全技术规程(JGJ 231-2010 )第 40页附录 C 水平杆(Ф48×2.5 )Q235B 92800 206000 3860 215 L150 铝梁701503材质:6063 T6 强度:200N/mm2弹性模量:50000 N/mm2惯性矩 Ix :3830000 mm4抵抗矩 Wx :57200 mm3截面积:1255 mm2 每米重量:4.0kg/m 常用规格:3m ;5m L185 铝梁1001855材质:6063 T6 强度:200N/mm2弹性模量:50000 N/mm2惯性矩 Ix :12140000 mm4抵抗矩 Wx :131000 mm3截面积:2383 mm2 每米重量:6.5kg/m 常用规格 3m ;4.5m ;4.8m ;8m ;材料名称材质截面尺寸(mm) 壁厚(mm) 强度fm(N/mm2) 弹性模量E(N/mm2) 惯性矩I(mm4) 抵抗矩W(mm3) 回转半径 i(mm) 备注立杆Q345B 60.2 3.2 300 2.06×1052.31×1057.7×10320.10 水平杆Q235B 48.2 2.5 215 2.06×1059.28×1043.86×1031.61 竖向斜杆Q235 48.2 2.75 215 2.06×1059.28×1043.86×1031.61 面板15 13 顺纹 6000 281250 37500 铝梁6063T670×185 5 200 50000 12140000 131000
