直径兆压电陶瓷雾化片规格书

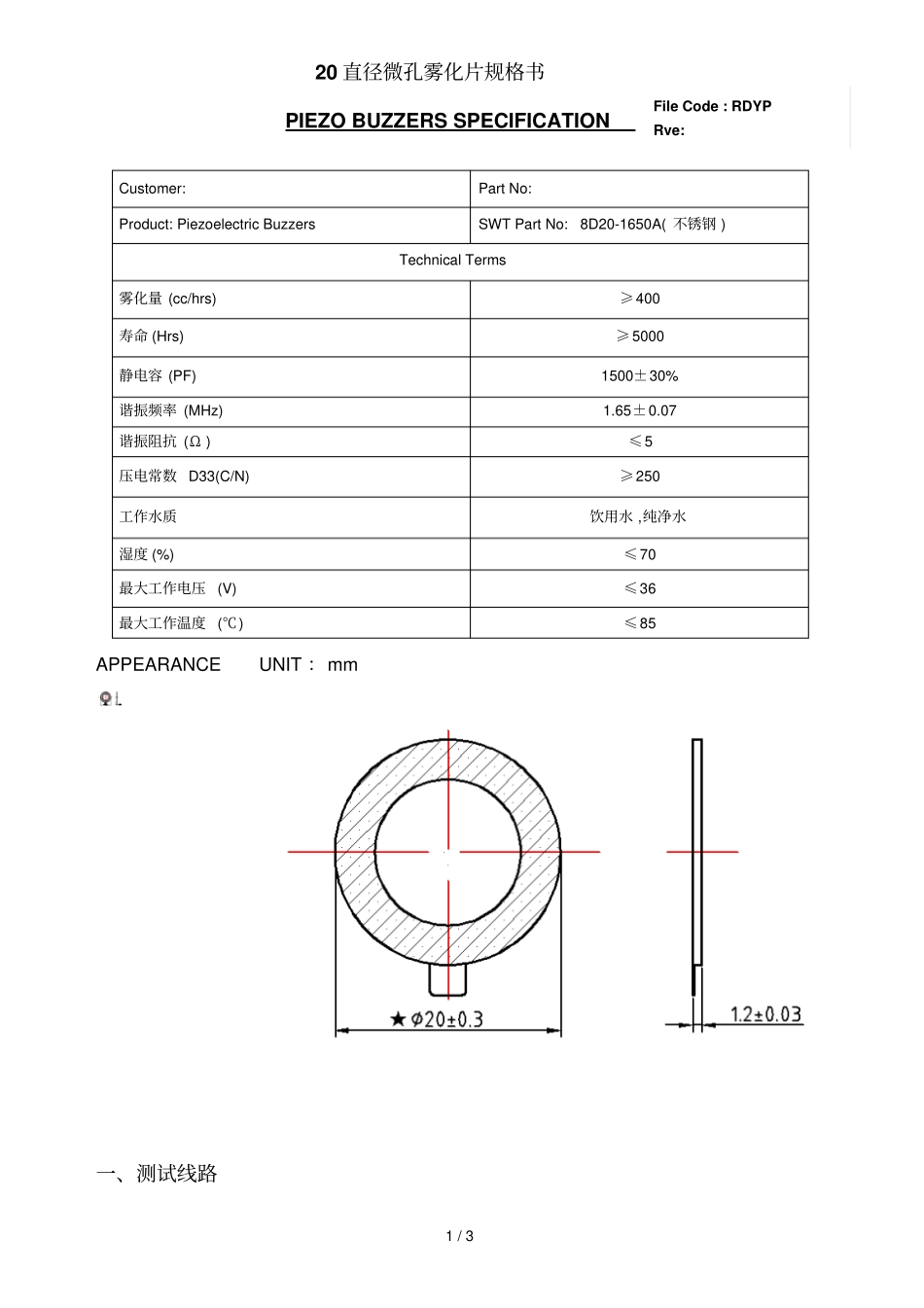

直径兆压电陶瓷雾化片规格书_第1页
1/3
直径兆压电陶瓷雾化片规格书_第2页
2/3

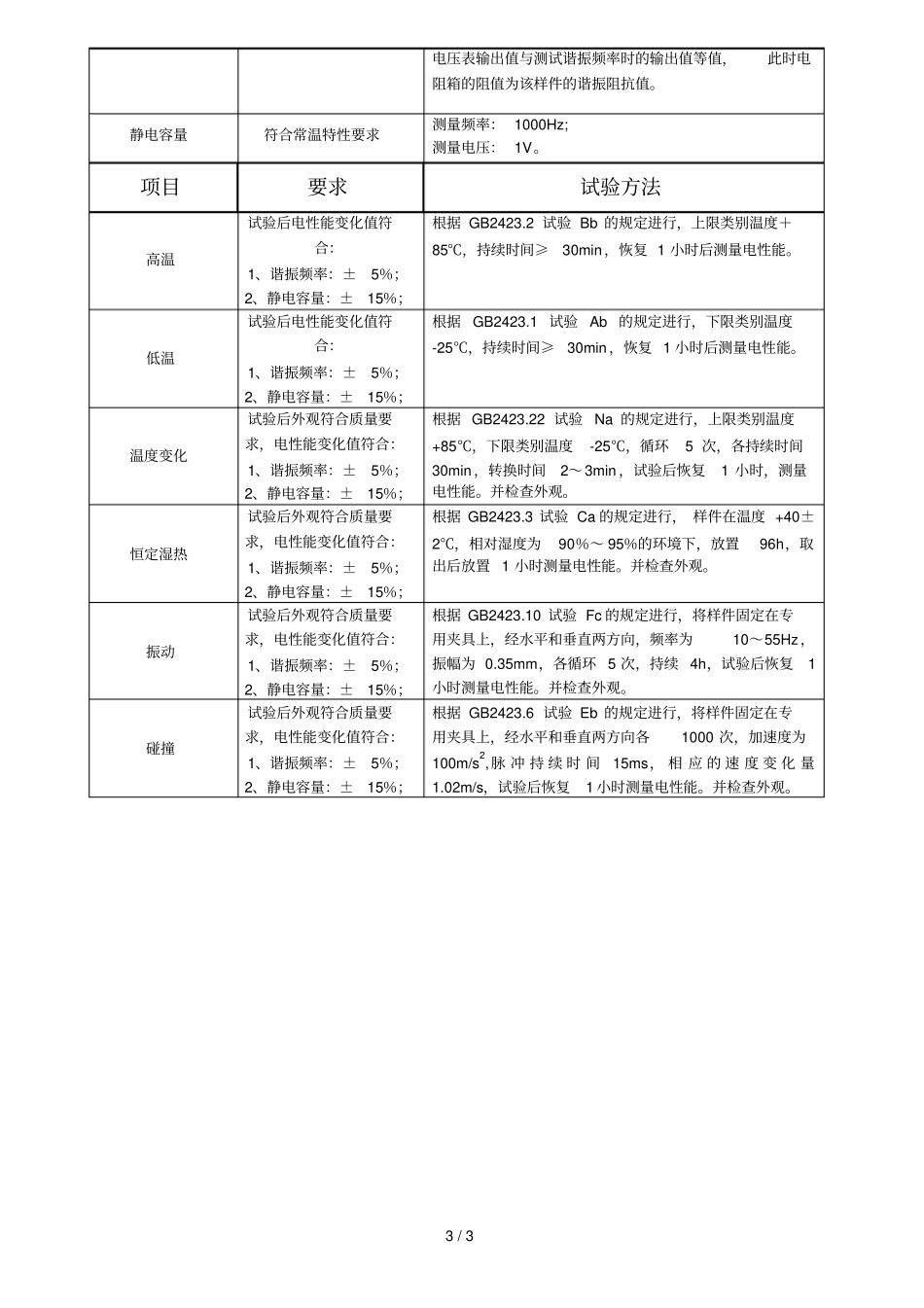

直径兆压电陶瓷雾化片规格书_第3页
3/3
1 / 3 20 直径微孔雾化片规格书PIEZO BUZZERS SPECIFICATION Customer: Part No: Product: Piezoelectric Buzzers SWT Part No: 8D20-1650A( 不锈钢 )Technical Terms 雾化量 (cc/hrs) ≥400 寿命 (Hrs) ≥5000 静电容 (PF) 1500±30% 谐振频率 (MHz) 1.65±0.07 谐振阻抗 (Ω ) ≤5 压电常数 D33(C/N) ≥250 工作水质饮用水 ,纯净水湿度 (%) ≤70 最大工作电压 (V) ≤36 最大工作温度 (℃) ≤85 APPEARANCE UNIT :mm 一、测试线路File Code : RDYP Rve:2 / 3 二、常温测试条件1、环境温度: 20±5℃;2、相对湿度: 45%~ 80%;3、大气压力: 86~106kPa。三、项目及试验方法项目要求试验方法结构、外形尺寸符合产品技术条件用精度不低于0.02mm 的测量工具测量外观质量应平整、清洁、无明显机械损伤用目测法,按产品技术条件并参照样件检测谐振频率符合常温特性要求1、测试设备要求:a、振荡器:频率瞬时稳定度高于待测频率的精度,输出波形为正弦波,谐波失真度抑制大于30dB。b、频率计:测量误差不大于5Hz 输入阻抗远大于振荡器输出阻抗, 且不影响振荡器输出电平,输入电容不大于 50pF;c、电压表:输入阻抗高,输入电容不大于40pF,频率范围高于所测频率,输出稳定,灵敏度高;d、可变电阻箱:最小刻度值为0.1Ω ,使用频率大于200kHz;e、屏蔽盒及支架:连接线用短屏蔽线,接插件用调频电缆插头, 夹具的夹持力要小,且保持接触良好,夹具头与待测样件接触面直径为0.3~1.0mm,支架分布电容小,绝缘性好。2、测试方法:a、按测试线路五连接好仪表,开关与待测样件连接;b、调节振荡器频率输出,使电压表指示最大值,此时频率计显示为该待测样件的谐振频率值。谐振阻抗符合常温特性要求测试方法:1、在测试完谐振频率的基础上,记下电压表的输出值,将开关K 与可变电阻箱连接好,调节电阻箱阻值,使~F V 1 2 82Ω82Ω5 1、振荡器;2、频率计;3、可变电阻箱;4、待测样品;5、电压表。3 / 3 电压表输出值与测试谐振频率时的输出值等值,此时电阻箱的阻值为该样件的谐振阻抗值。静电容量符合常温特性要求测量频率: 1000Hz; 测量电压: 1V。项目要求试验方法高温试验后电性能变化值符合:1、谐振频率:±5%;2、静电容量:±15%;根据 GB2423.2 试验 Bb 的规定进行,上限类别温度+85℃,持续时间≥30min,恢复 1 小时后测量电性能。低温试验后...
