直流单臂电桥和直流双臂电桥使用技巧及注意事项

直流单臂电桥和直流双臂电桥使用技巧及注意事项_第1页
1/6
直流单臂电桥和直流双臂电桥使用技巧及注意事项_第2页
2/6
直流单臂电桥和直流双臂电桥使用技巧及注意事项_第3页
3/6

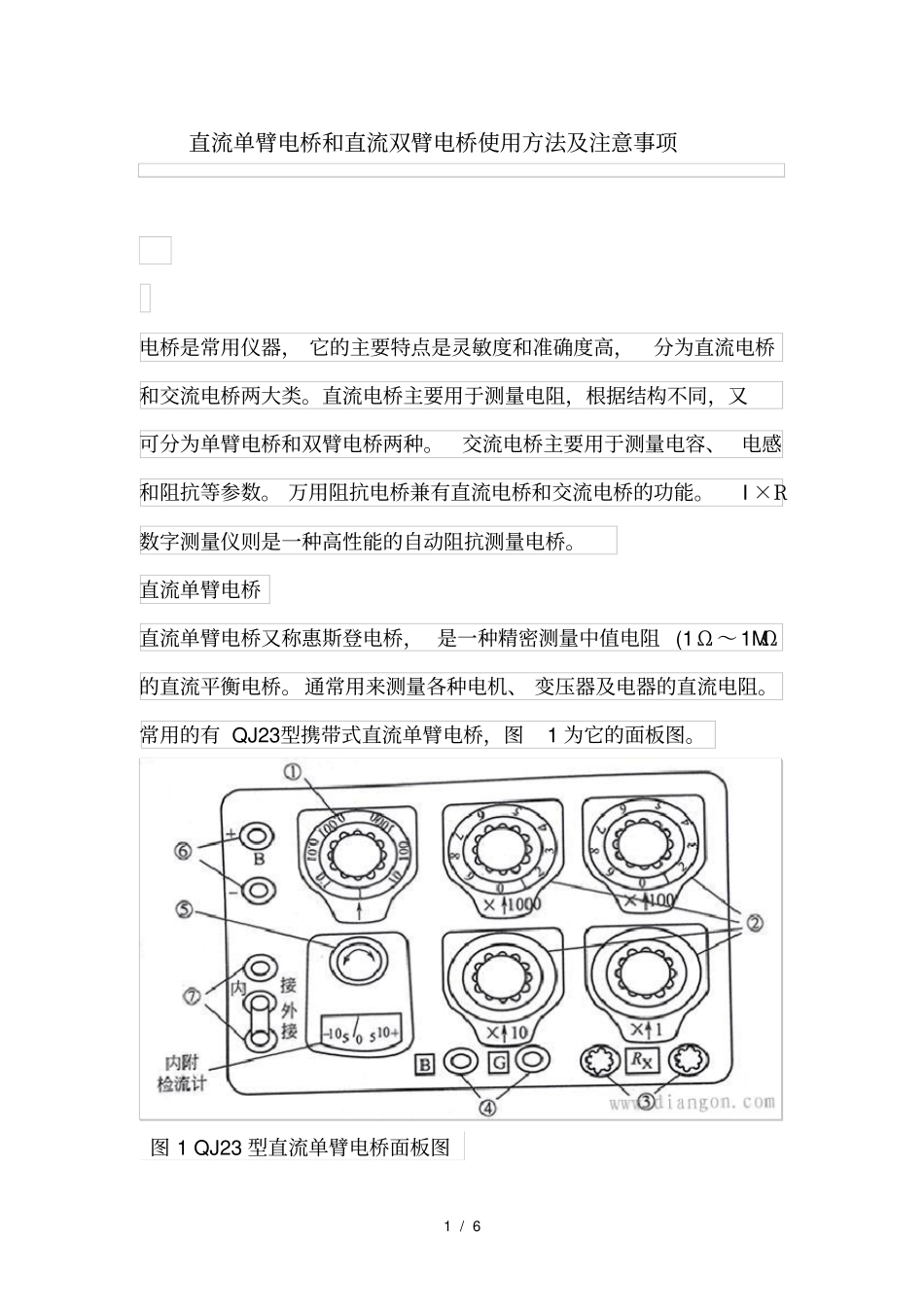

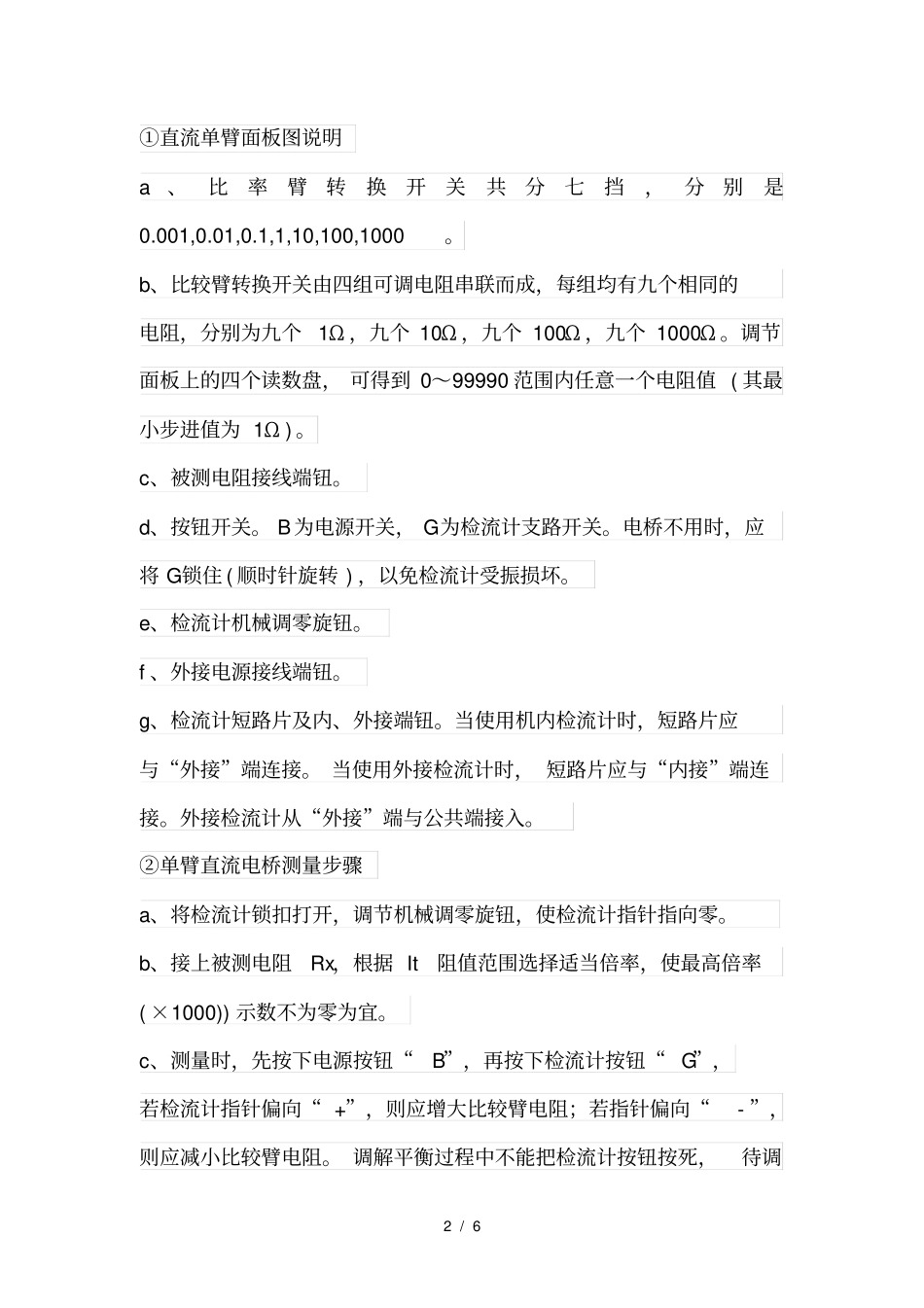

1 / 6 直流单臂电桥和直流双臂电桥使用方法及注意事项电桥是常用仪器, 它的主要特点是灵敏度和准确度高,分为直流电桥和交流电桥两大类。直流电桥主要用于测量电阻,根据结构不同,又可分为单臂电桥和双臂电桥两种。交流电桥主要用于测量电容、 电感和阻抗等参数。 万用阻抗电桥兼有直流电桥和交流电桥的功能。I ×R数字测量仪则是一种高性能的自动阻抗测量电桥。直流单臂电桥直流单臂电桥又称惠斯登电桥, 是一种精密测量中值电阻 (1 Ω ~1MΩ的直流平衡电桥。通常用来测量各种电机、 变压器及电器的直流电阻。常用的有 QJ23型携带式直流单臂电桥,图1 为它的面板图。图 1 QJ23 型直流单臂电桥面板图2 / 6 ①直流单臂面板图说明a、比率臂转换开关共分七挡,分别是0.001,0.01,0.1,1,10,100,1000。b、比较臂转换开关由四组可调电阻串联而成,每组均有九个相同的电阻,分别为九个1Ω ,九个 10Ω ,九个 100Ω ,九个 1000Ω 。调节面板上的四个读数盘, 可得到 0~99990 范围内任意一个电阻值 ( 其最小步进值为 1Ω ) 。c、被测电阻接线端钮。d、按钮开关。 B为电源开关, G为检流计支路开关。电桥不用时,应将 G锁住 ( 顺时针旋转 ) ,以免检流计受振损坏。e、检流计机械调零旋钮。f 、外接电源接线端钮。g、检流计短路片及内、外接端钮。当使用机内检流计时,短路片应与“外接”端连接。 当使用外接检流计时, 短路片应与“内接”端连接。外接检流计从“外接”端与公共端接入。②单臂直流电桥测量步骤a、将检流计锁扣打开,调节机械调零旋钮,使检流计指针指向零。b、接上被测电阻Rx,根据 It阻值范围选择适当倍率,使最高倍率( ×1000)) 示数不为零为宜。c、测量时,先按下电源按钮“B”,再按下检流计按钮“ G”,若检流计指针偏向“ +”,则应增大比较臂电阻;若指针偏向“- ”,则应减小比较臂电阻。 调解平衡过程中不能把检流计按钮按死,待调3 / 6 到电桥接近平衡时, 才可将检流计按钮锁定进行细调, 直至指针调零,电桥达到平衡。d、根据比率臂和比较臂,按下式计算被测电阻Rx 的值: Rx=比率臂比率×比较臂电阻使用直流单臂电桥注意事项a、测量前先将检流计指针调零。b、注意测量范围。 直流单臂电桥以测量10~1MΩ 电阻为宜。用粗短导线将被测电阻牢固地接至标有“Rx”的两个接线端钮之间, 尤其是测量小电阻时 (如小于 0.1 Ω 时) ,引线电阻和接触电阻皆不可忽...
