直流完整系统接地故障分析及查找方法

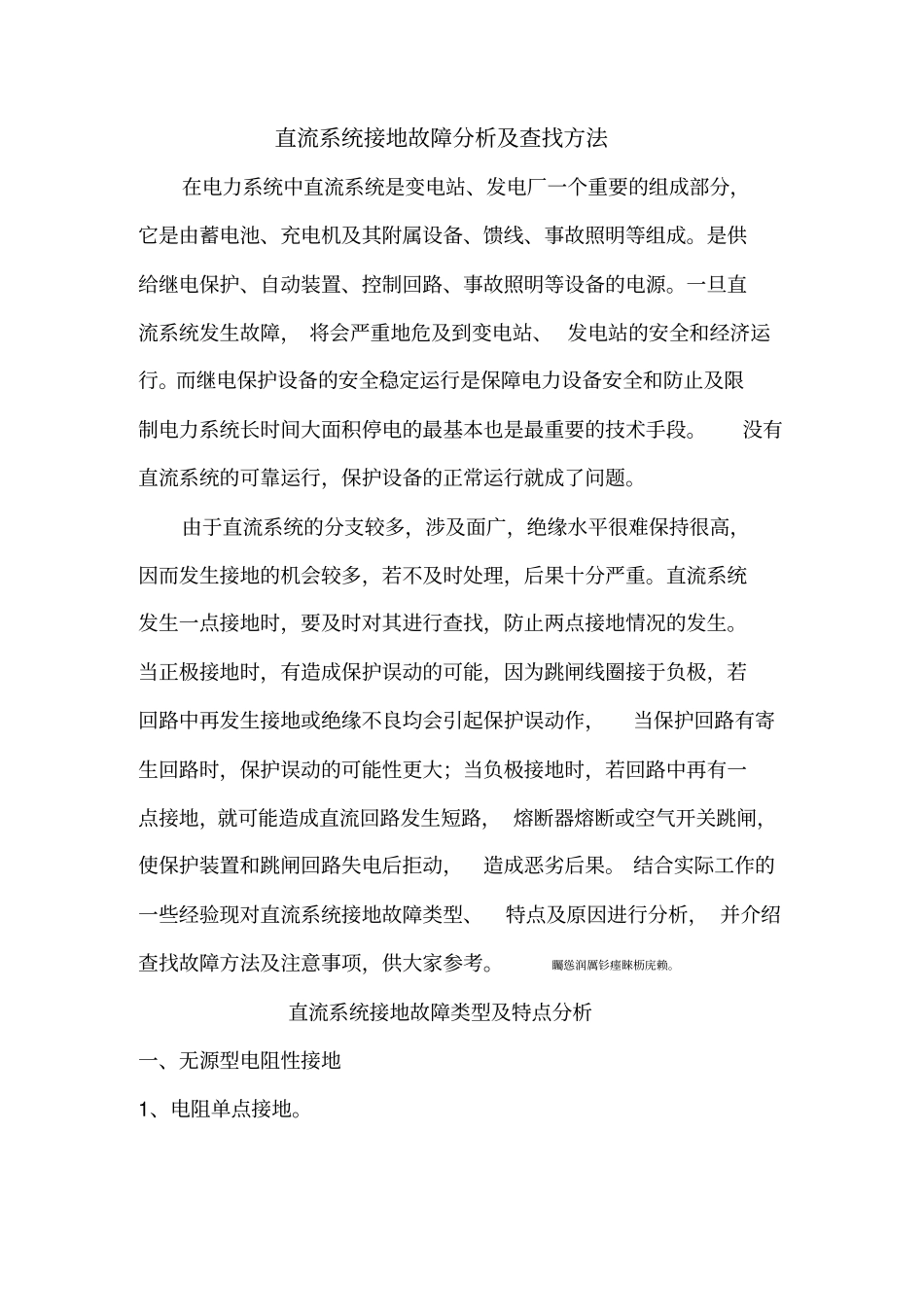

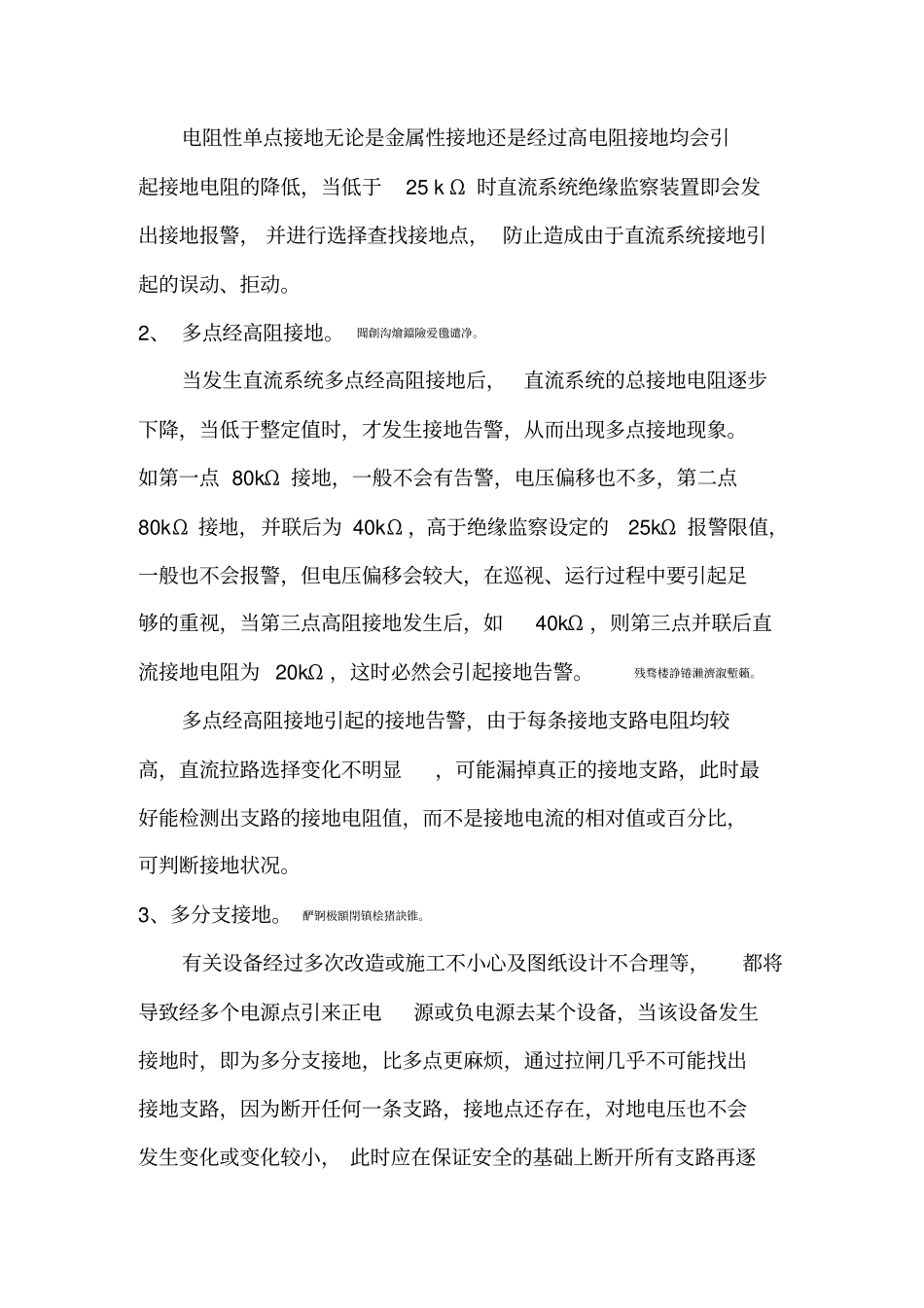

直流系统接地故障分析及查找方法在电力系统中直流系统是变电站、发电厂一个重要的组成部分，它是由蓄电池、充电机及其附属设备、馈线、事故照明等组成。是供给继电保护、自动装置、控制回路、事故照明等设备的电源。一旦直流系统发生故障， 将会严重地危及到变电站、 发电站的安全和经济运行。而继电保护设备的安全稳定运行是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本也是最重要的技术手段。没有直流系统的可靠运行，保护设备的正常运行就成了问题。由于直流系统的分支较多，涉及面广，绝缘水平很难保持很高，因而发生接地的机会较多，若不及时处理，后果十分严重。直流系统发生一点接地时，要及时对其进行查找，防止两点接地情况的发生。当正极接地时，有造成保护误动的可能，因为跳闸线圈接于负极，若回路中再发生接地或绝缘不良均会引起保护误动作，当保护回路有寄生回路时，保护误动的可能性更大；当负极接地时，若回路中再有一点接地，就可能造成直流回路发生短路， 熔断器熔断或空气开关跳闸，使保护装置和跳闸回路失电后拒动，造成恶劣后果。 结合实际工作的一些经验现对直流系统接地故障类型、特点及原因进行分析， 并介绍查找故障方法及注意事项，供大家参考。矚慫润厲钐瘗睞枥庑赖。直流系统接地故障类型及特点分析一、无源型电阻性接地1、电阻单点接地。电阻性单点接地无论是金属性接地还是经过高电阻接地均会引起接地电阻的降低，当低于25 k Ω 时直流系统绝缘监察装置即会发出接地报警， 并进行选择查找接地点， 防止造成由于直流系统接地引起的误动、拒动。2、 多点经高阻接地。聞創沟燴鐺險爱氇谴净。当发生直流系统多点经高阻接地后，直流系统的总接地电阻逐步下降，当低于整定值时，才发生接地告警，从而出现多点接地现象。如第一点 80kΩ 接地，一般不会有告警，电压偏移也不多，第二点80kΩ 接地，并联后为 40kΩ ，高于绝缘监察设定的25kΩ 报警限值，一般也不会报警，但电压偏移会较大，在巡视、运行过程中要引起足够的重视，当第三点高阻接地发生后，如40kΩ ，则第三点并联后直流接地电阻为 20kΩ ，这时必然会引起接地告警。残骛楼諍锩瀨濟溆塹籟。多点经高阻接地引起的接地告警，由于每条接地支路电阻均较高，直流拉路选择变化不明显，可能漏掉真正的接地支路，此时最好能检测出支路的接地电阻值，而不是接地电流的相对值或百分比，可判断接地状况。3、多分支接地。酽锕极額閉...
