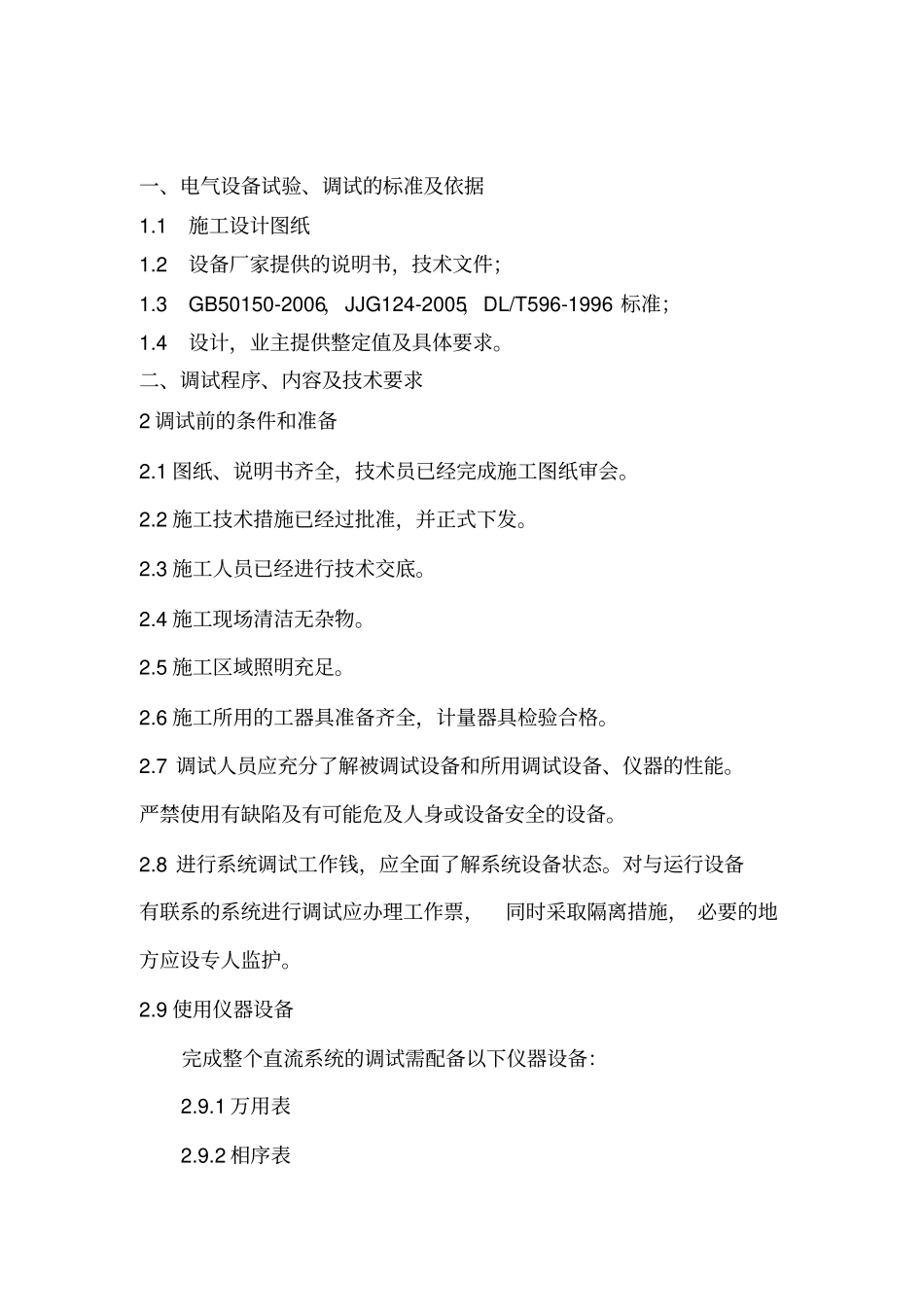

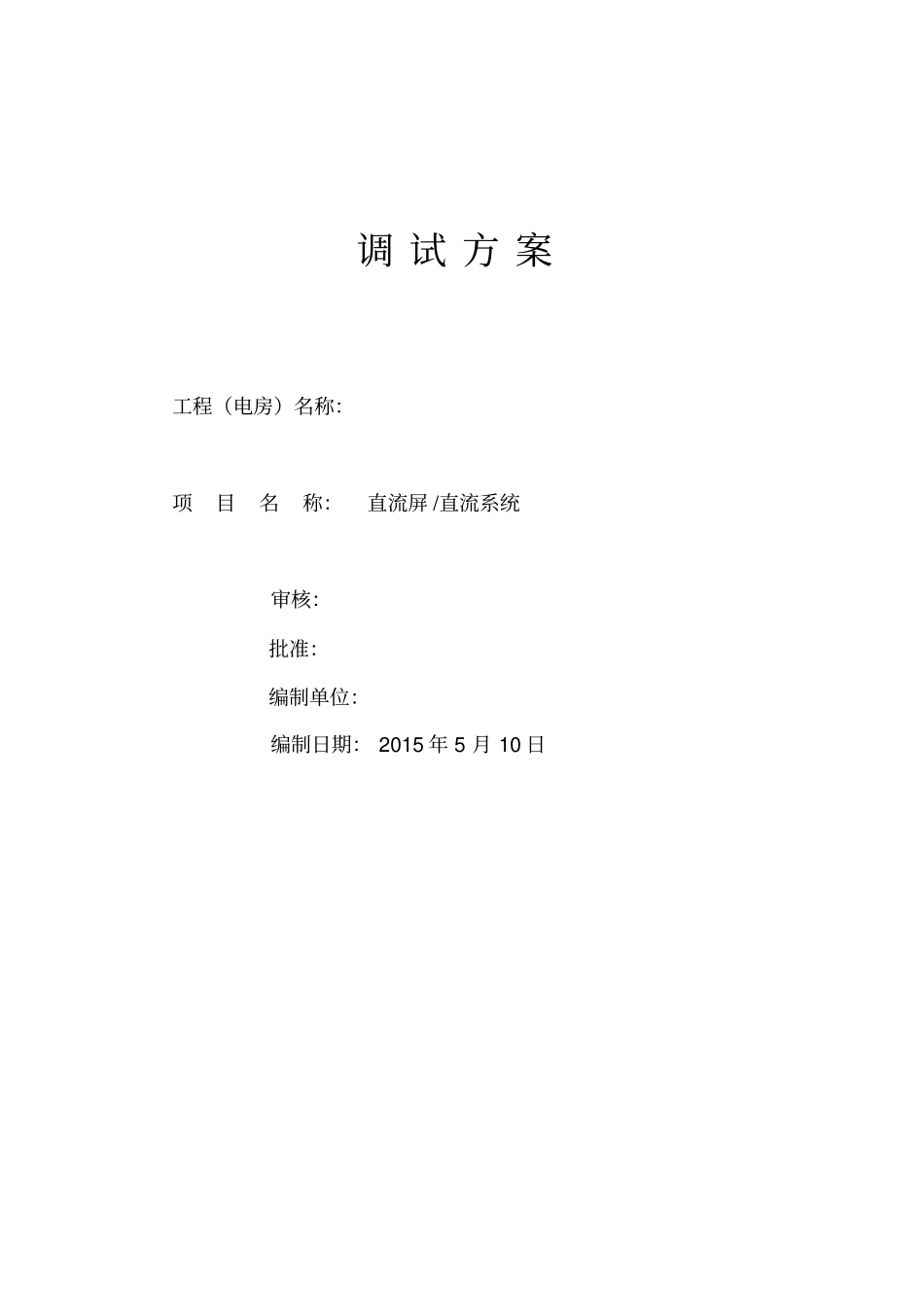

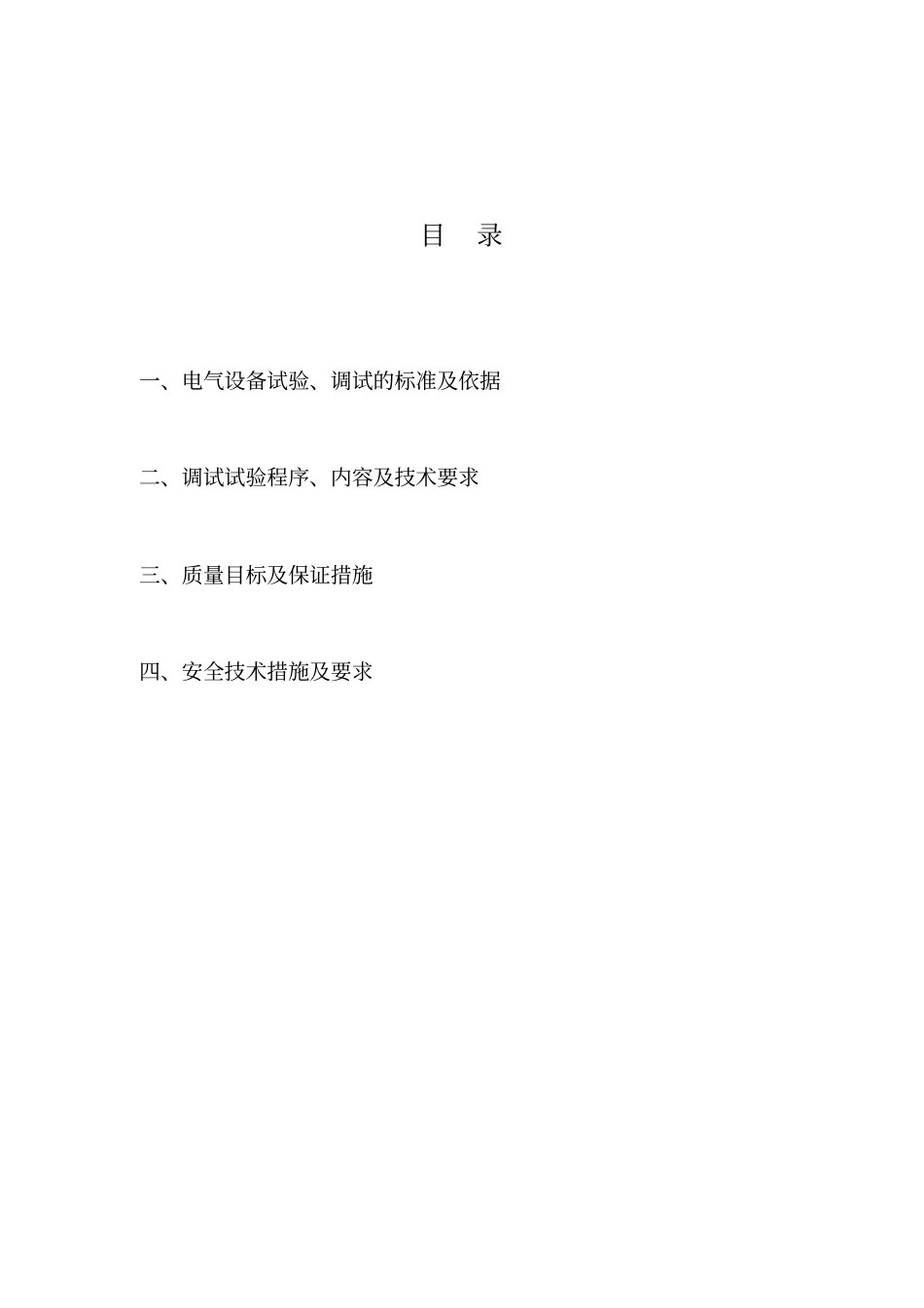

调 试 方 案工程(电房)名称:项目名称:直流屏 /直流系统审核:批准:编制单位:编制日期: 2015 年 5 月 10 日目录一、电气设备试验、调试的标准及依据二、调试试验程序、内容及技术要求三、质量目标及保证措施四、安全技术措施及要求一、电气设备试验、调试的标准及依据1.1 施工设计图纸1.2 设备厂家提供的说明书,技术文件;1.3 GB50150-2006,JJG124-2005,DL/T596-1996 标准;1.4 设计,业主提供整定值及具体要求。二、调试程序、内容及技术要求2 调试前的条件和准备2.1 图纸、说明书齐全,技术员已经完成施工图纸审会。2.2 施工技术措施已经过批准,并正式下发。2.3 施工人员已经进行技术交底。2.4 施工现场清洁无杂物。2.5 施工区域照明充足。2.6 施工所用的工器具准备齐全,计量器具检验合格。2.7 调试人员应充分了解被调试设备和所用调试设备、仪器的性能。严禁使用有缺陷及有可能危及人身或设备安全的设备。2.8 进行系统调试工作钱,应全面了解系统设备状态。对与运行设备有联系的系统进行调试应办理工作票,同时采取隔离措施, 必要的地方应设专人监护。2.9 使用仪器设备完成整个直流系统的调试需配备以下仪器设备:2.9.1 万用表2.9.2 相序表2.10 调试步骤2.10.1系统初调2.10.2调试前准备确定机柜内部无短路用万用表检查交流输入端子,确定各端子之间无短路,否则必须查明原因并排除故障。初始化各开关状态确定监控模块开关为断开状态,交流输入空气开关、模块交流输入空气开关、电池熔芯、控制回路和合闸回路空气开关均为断开状态。测算电池参数拔下电池熔丝, 测量电池端电压, 并根据电池说明书和电池节数确定电池浮充电压和均充电压。2.10.2初调交流电测交流电电压通交流电,测三相电压并作记录, 交流电压应在380 20%的范围内,如果超过范围,应先调整交流电。上电:合上交流输入11JK、12JK 空气开关,给 #1 充电柜上电,合上避雷器开关 13JK,此时所有充电机应正常运行且风扇自动运转;合上交流输入 21JK、22JK 空气开关,给 #2 充电柜上电,合上避雷器开关 23JK,此时所有充电机应正常运行且风扇自动运转。(正常情况下,交流电源引至380V 保安段,调试过程中引用临时电源,应能保证不间断供电)2.12 直流电源微机监控系统调试2.12.1监控系统上电:当监控系统第一次上电时,系统开始自检,查询各功能模块的工作状态,传递初始化参数,显示当前时间及软件版本信息等。2.12.12显示...
