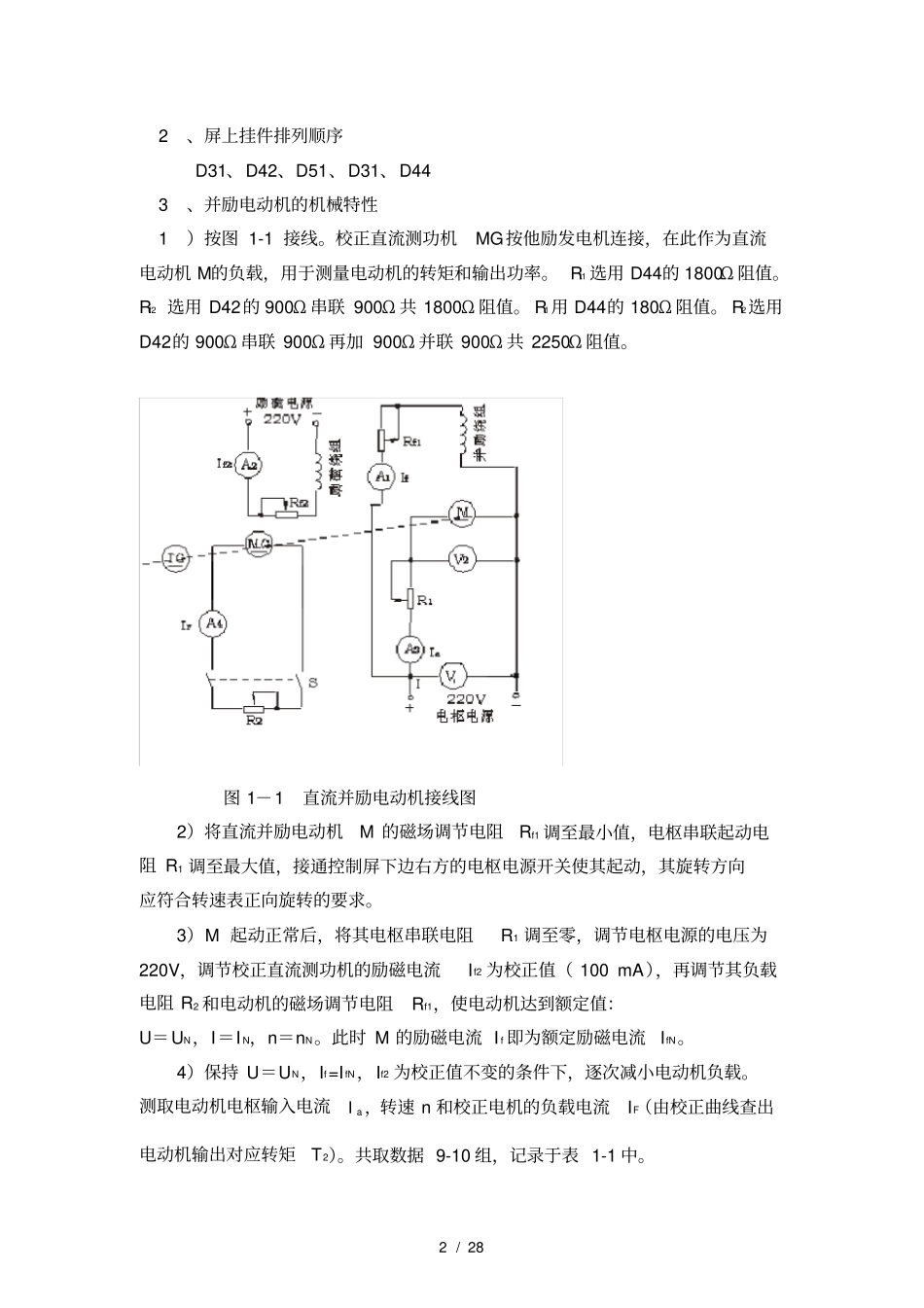

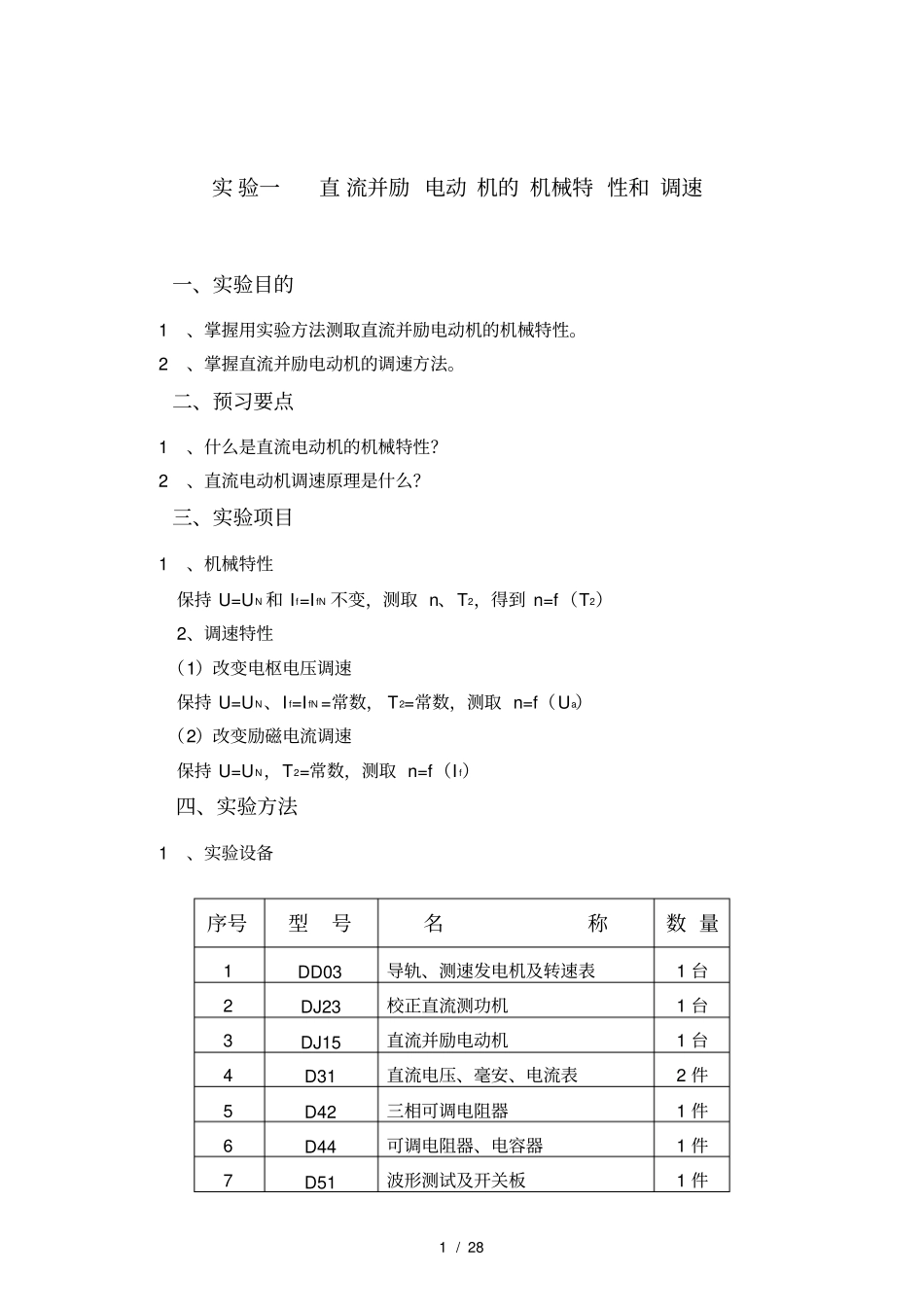

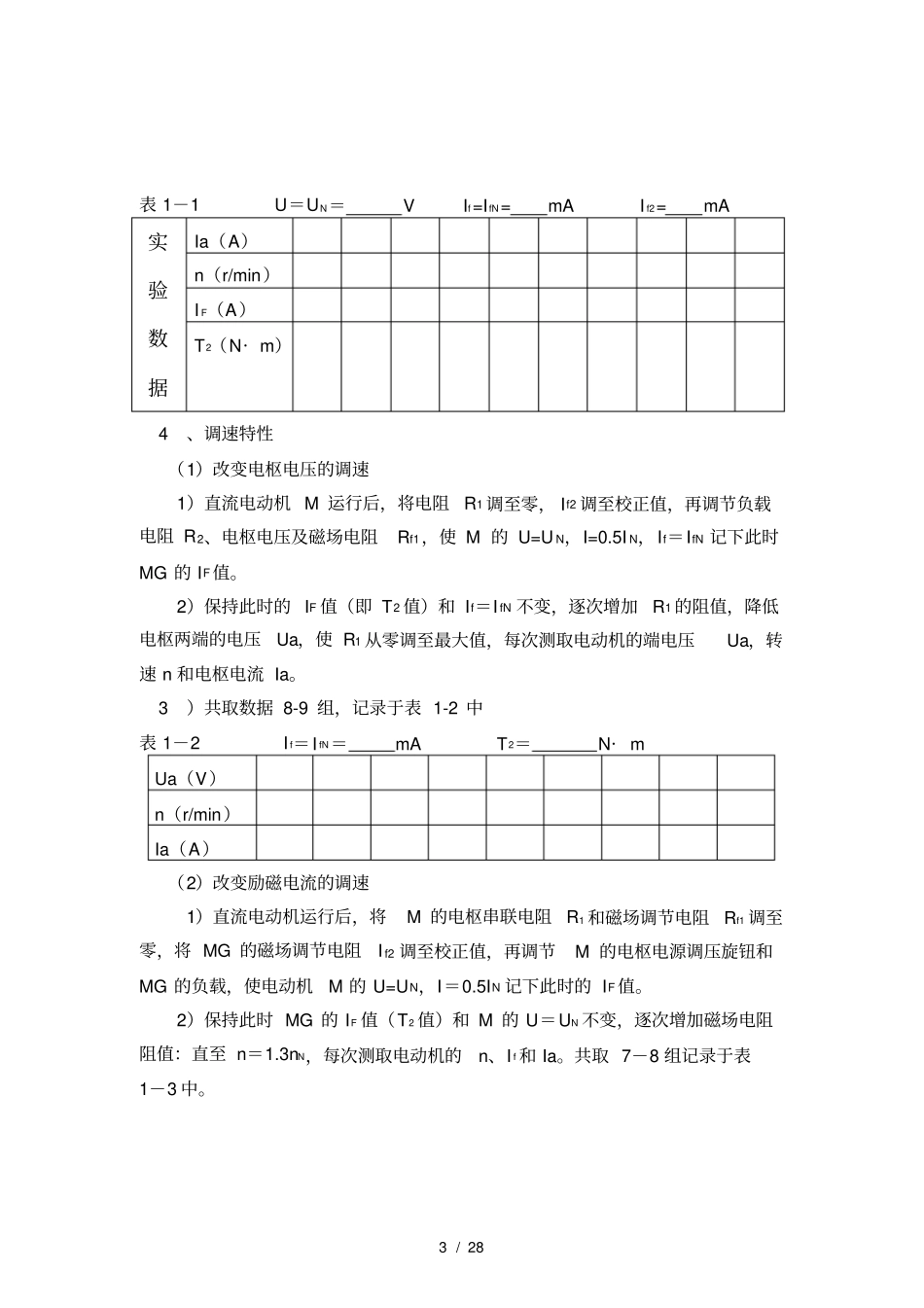

1 / 28 实 验一直 流并励 电动 机的 机械特 性和 调速一、实验目的 1、掌握用实验方法测取直流并励电动机的机械特性。 2、掌握直流并励电动机的调速方法。二、预习要点 1、什么是直流电动机的机械特性？ 2、直流电动机调速原理是什么？三、实验项目 1、机械特性保持 U=UN 和 If=IfN 不变，测取 n、T2，得到 n=f（T2）2、调速特性（1）改变电枢电压调速保持 U=UN、I f=IfN =常数， T2=常数，测取 n=f（Ua）（2）改变励磁电流调速保持 U=UN，T2=常数，测取 n=f（I f）四、实验方法 1、实验设备序号型号名称数 量1 DD03 导轨、测速发电机及转速表1 台2 DJ23 校正直流测功机1 台3 DJ15 直流并励电动机1 台4 D31 直流电压、毫安、电流表2 件5 D42 三相可调电阻器1 件6 D44 可调电阻器、电容器1 件7 D51 波形测试及开关板1 件2 / 28 2、屏上挂件排列顺序D31、D42、D51、D31、D44 3、并励电动机的机械特性 1）按图 1-1 接线。校正直流测功机 MG按他励发电机连接，在此作为直流电动机 M的负载，用于测量电动机的转矩和输出功率。 Rf1 选用 D44的 1800Ω 阻值。Rf2 选用 D42的 900Ω 串联 900Ω 共 1800Ω 阻值。 R1用 D44的 180Ω 阻值。 R2选用D42的 900Ω 串联 900Ω 再加 900Ω 并联 900Ω 共 2250Ω 阻值。图 1－1 直流并励电动机接线图2）将直流并励电动机M 的磁场调节电阻Rf1 调至最小值，电枢串联起动电阻 R1 调至最大值，接通控制屏下边右方的电枢电源开关使其起动，其旋转方向应符合转速表正向旋转的要求。3）M 起动正常后，将其电枢串联电阻R1 调至零，调节电枢电源的电压为220V，调节校正直流测功机的励磁电流If2 为校正值（ 100 mA），再调节其负载电阻 R2 和电动机的磁场调节电阻Rf1，使电动机达到额定值：U＝UN，I＝I N，n＝nN。此时 M 的励磁电流 I f 即为额定励磁电流IfN。4）保持 U＝UN，If=IfN，If2 为校正值不变的条件下，逐次减小电动机负载。测取电动机电枢输入电流aI ，转速 n 和校正电机的负载电流IF（由校正曲线查出电动机输出对应转矩T2）。共取数据 9-10 组，记录于表 1-1 中。3 / 28 表 1－1 U＝UN＝V If=IfN= mA I f2= mA 实验数据Ia（A）n（r/min）I F（A）T2（N· m） 4、调速特性（1）改变电枢电压的调速1）直流电动机 M 运行后，将电阻R1 调至零， If2 调至校正值，再调节负载...
