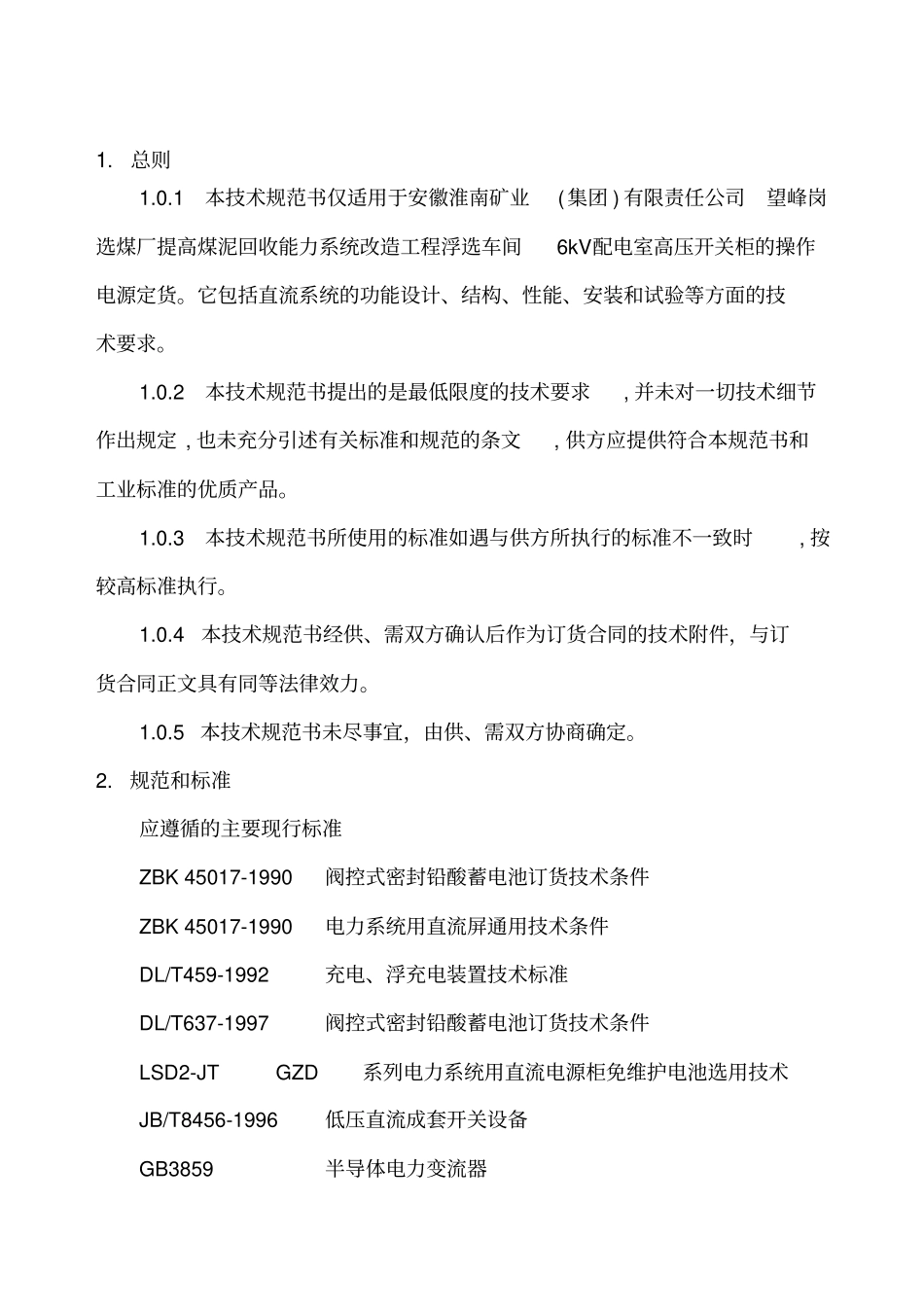

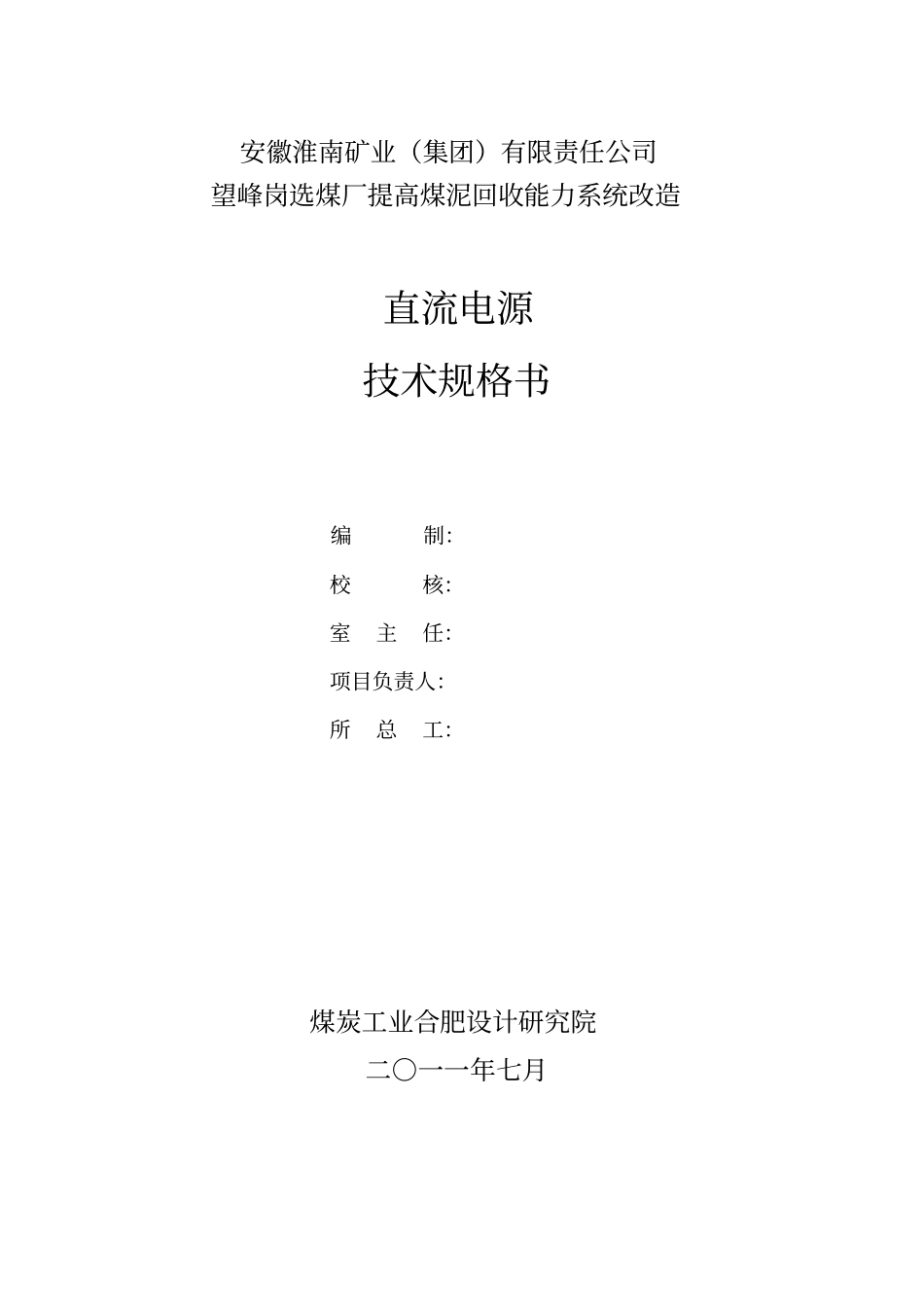

安徽淮南矿业（集团）有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造直流电源技术规格书编制：校核：室主任：项目负责人：所总工：煤炭工业合肥设计研究院二○一一年七月1. 总则1.0.1 本技术规范书仅适用于安徽淮南矿业(集团 ) 有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造工程浮选车间6kV配电室高压开关柜的操作电源定货。它包括直流系统的功能设计、结构、性能、安装和试验等方面的技术要求。1.0.2 本技术规范书提出的是最低限度的技术要求, 并未对一切技术细节作出规定 , 也未充分引述有关标准和规范的条文, 供方应提供符合本规范书和工业标准的优质产品。1.0.3本技术规范书所使用的标准如遇与供方所执行的标准不一致时, 按较高标准执行。1.0.4本技术规范书经供、需双方确认后作为订货合同的技术附件，与订货合同正文具有同等法律效力。1.0.5 本技术规范书未尽事宜，由供、需双方协商确定。2. 规范和标准应遵循的主要现行标准ZBK 45017-1990 阀控式密封铅酸蓄电池订货技术条件ZBK 45017-1990 电力系统用直流屏通用技术条件DL/T459-1992 充电、浮充电装置技术标准DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件LSD2-JT GZD系列电力系统用直流电源柜免维护电池选用技术JB/T8456-1996 低压直流成套开关设备GB3859 半导体电力变流器DL/T5120-2000 小型电力工程直流系统设计规程YD/T99-1996 通信用阀控式密封铅酸蓄电池技术要求和检验方法IEC896-2 固定型铅酸蓄电池一般要求和试验方法DL/T5044-95 火力发电厂、变电所直流系统设计技术规定SDJ9-1999 电测量及电能计量装置设计技术规程3. 环境条件3.1 周围空气温度最高温度： 38.7 ℃最低温度： 0.1 ℃3.2 环境相对湿度：日平均值： 79～86 %(25 ℃)3.3 海拔高度： 4 m3.4 地震烈度： 7 度（0.15g ）3.5 防护等级 IP 30 级4. 工程概况及供货范围4.1 工程概况电气主接线 6 kV 采用分段单母线，直流系统选用1 组 30Ah阀控式免维护铅酸蓄电池，配1 套充电 / 浮充电装置，直流电压采用220V。直流电源柜 1 台设计，安装 6kV配电室。4.2 供货范围蓄电池 30Ah 1组充电/ 浮充电装置 1套双路交流进线电源切换装置 1套有源逆变蓄电池放电装置 1套（2kVA）微机绝缘在线监测装置 1套母线自动 / 手动调压装置 1套电池巡检装置 1套监控单元 1套直流馈线回路 1套测量表计和保护控制单元 1套5. 技术要求5.1 主要技术参数及性...
