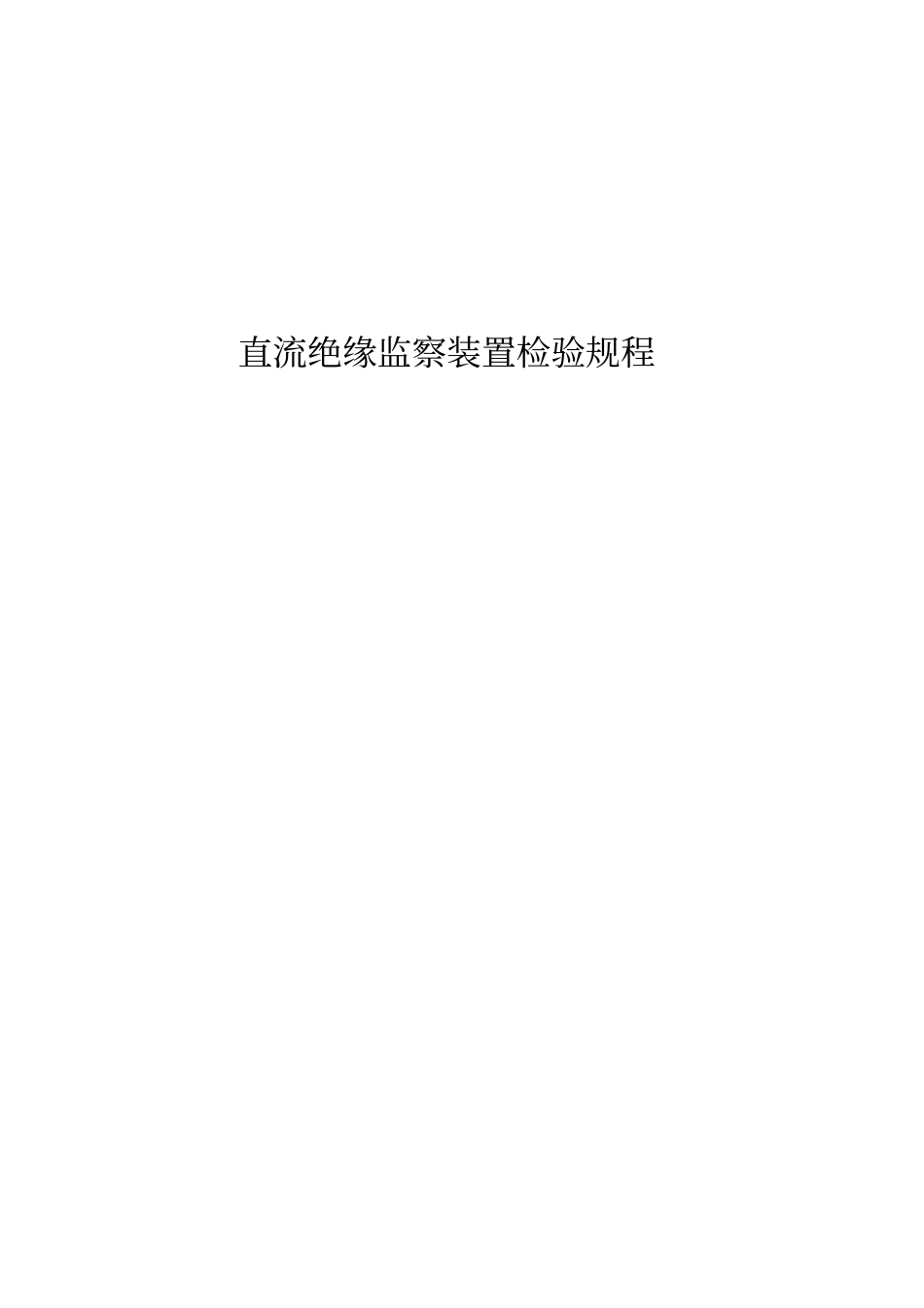

直流绝缘监察装置检验规程

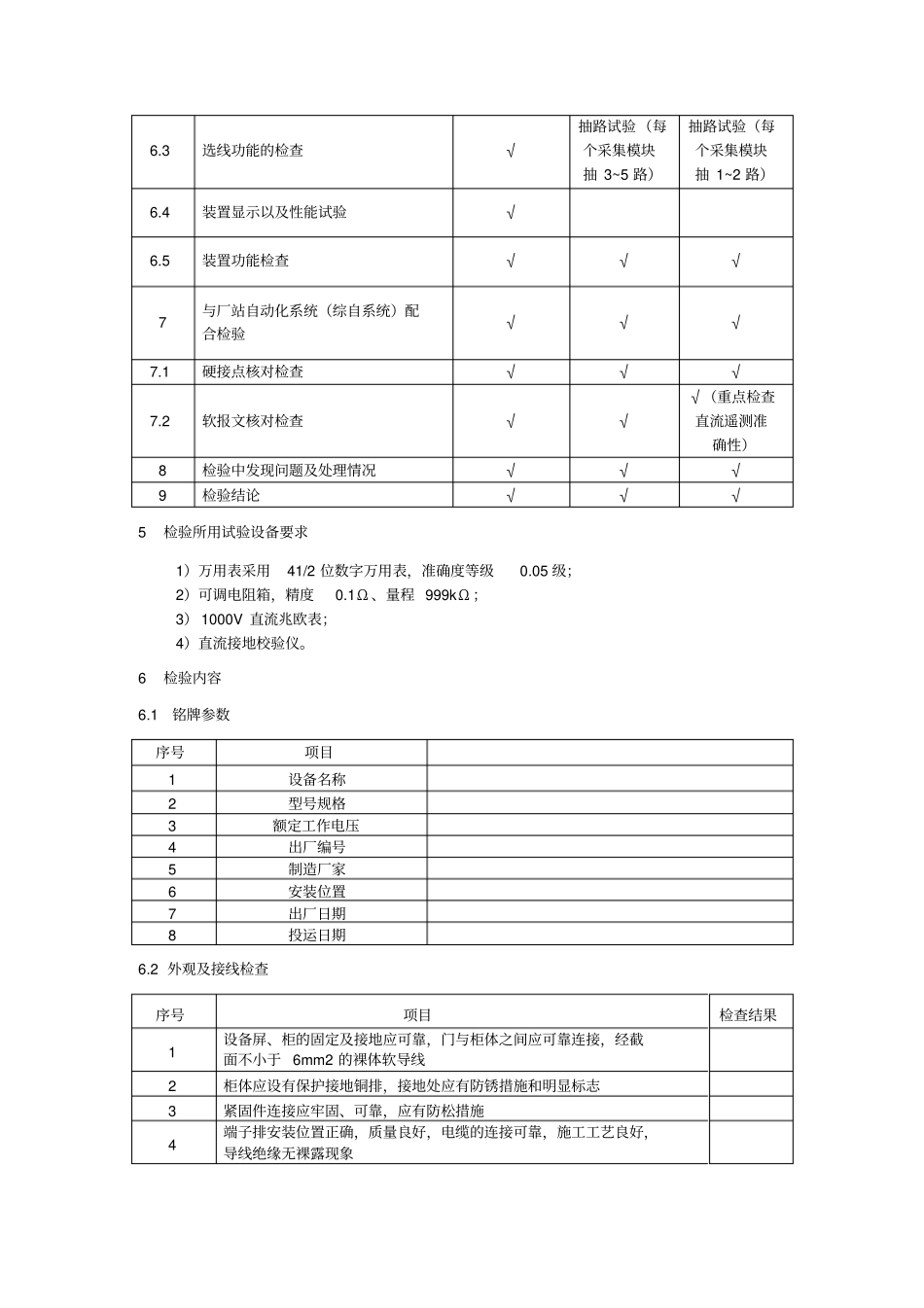

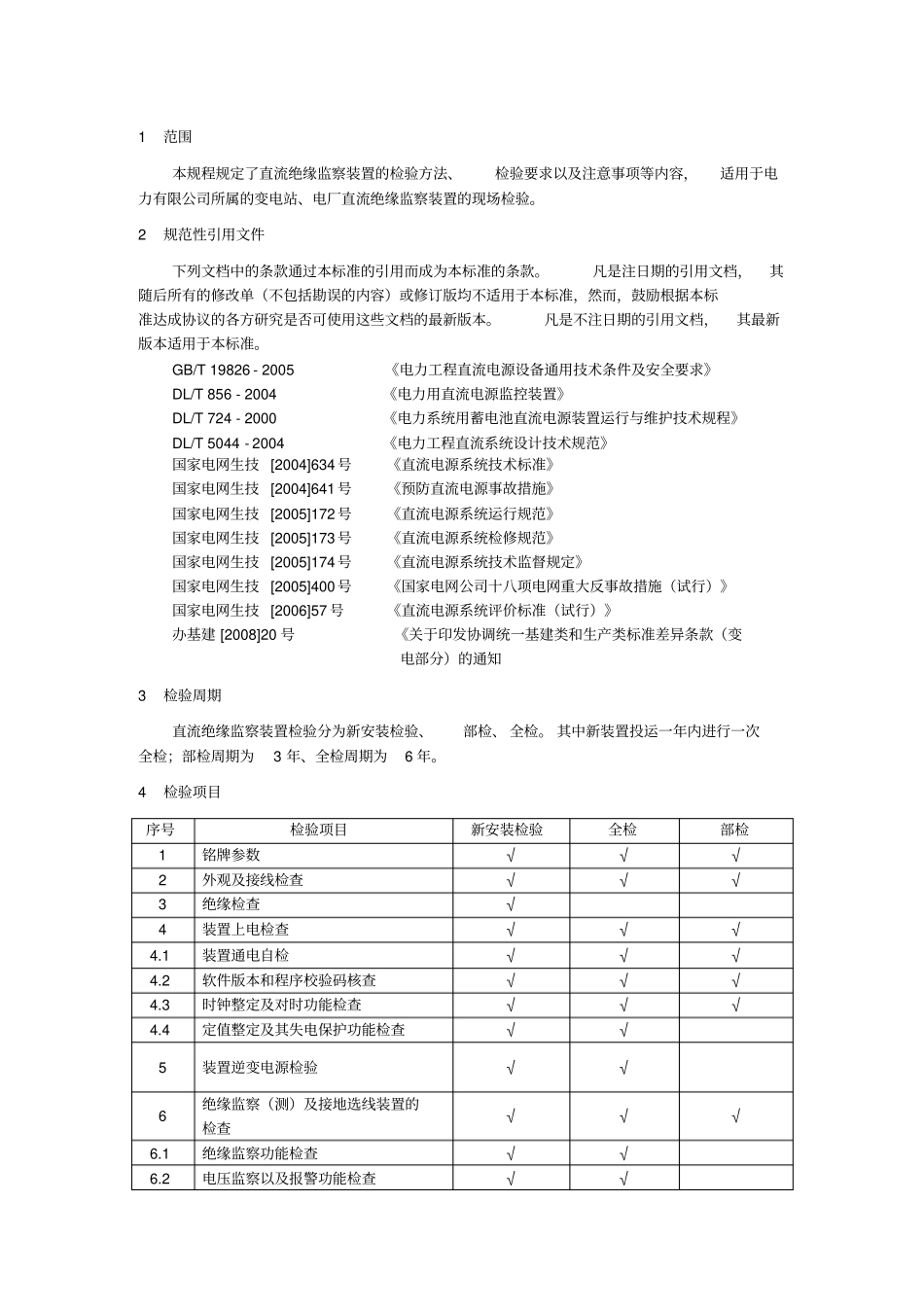

直流绝缘监察装置检验规程1 范围本规程规定了直流绝缘监察装置的检验方法、检验要求以及注意事项等内容，适用于电力有限公司所属的变电站、电厂直流绝缘监察装置的现场检验。2 规范性引用文件下列文档中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文档的最新版本。凡是不注日期的引用文档，其最新版本适用于本标准。GB/T 19826 - 2005 《电力工程直流电源设备通用技术条件及安全要求》DL/T 856 - 2004 《电力用直流电源监控装置》DL/T 724 - 2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 5044 - 2004 《电力工程直流系统设计技术规范》国家电网生技 [2004]634 号《直流电源系统技术标准》国家电网生技 [2004]641 号《预防直流电源事故措施》国家电网生技 [2005]172 号《直流电源系统运行规范》国家电网生技 [2005]173 号《直流电源系统检修规范》国家电网生技 [2005]174 号《直流电源系统技术监督规定》国家电网生技 [2005]400 号《国家电网公司十八项电网重大反事故措施（试行）》国家电网生技 [2006]57 号《直流电源系统评价标准（试行）》办基建 [2008]20 号《关于印发协调统一基建类和生产类标准差异条款（变电部分）的通知3 检验周期直流绝缘监察装置检验分为新安装检验、部检、 全检。 其中新装置投运一年内进行一次全检；部检周期为3 年、全检周期为6 年。4 检验项目序号检验项目新安装检验全检部检1 铭牌参数√√√2 外观及接线检查√√√3 绝缘检查√4 装置上电检查√√√4.1 装置通电自检√√√4.2 软件版本和程序校验码核查√√√4.3 时钟整定及对时功能检查√√√4.4 定值整定及其失电保护功能检查√√5 装置逆变电源检验√√6 绝缘监察（测）及接地选线装置的检查√√√6.1 绝缘监察功能检查√√6.2 电压监察以及报警功能检查√√6.3 选线功能的检查√抽路试验（每个采集模块抽 3~5 路）抽路试验（每个采集模块抽 1~2 路）6.4 装置显示以及性能试验√6.5 装置功能检查√√√7 与厂站自动化系统（综自系统）配合检验√√√7.1 硬接点核对检查√√√7.2 软报文核对检查√√√（重点检查直流遥测准确性）8 检验中发现问题及处理情况√√√9 检验结论√√√5 检验所用试验设备要求1）万用表采用41/2 ...
