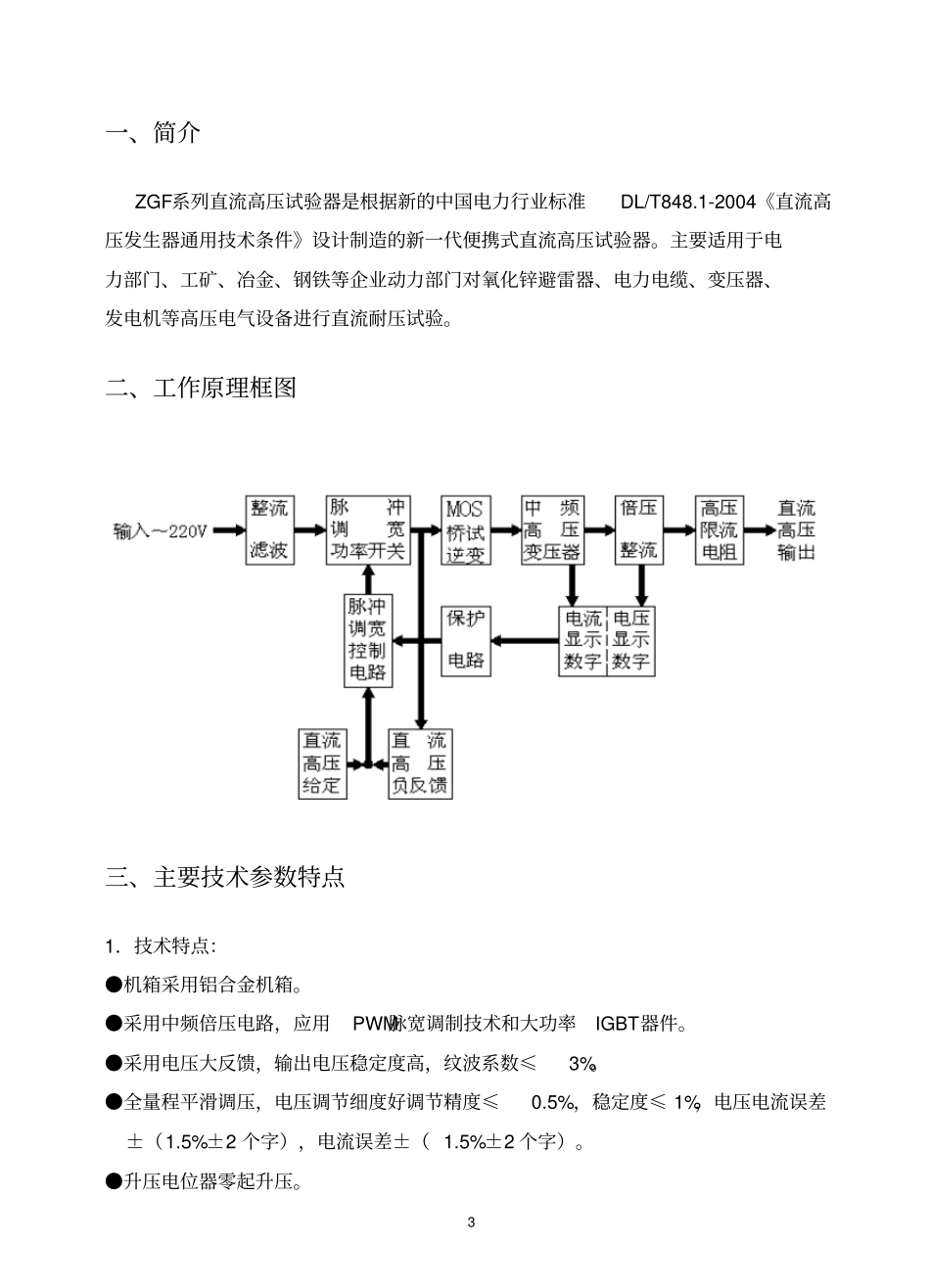

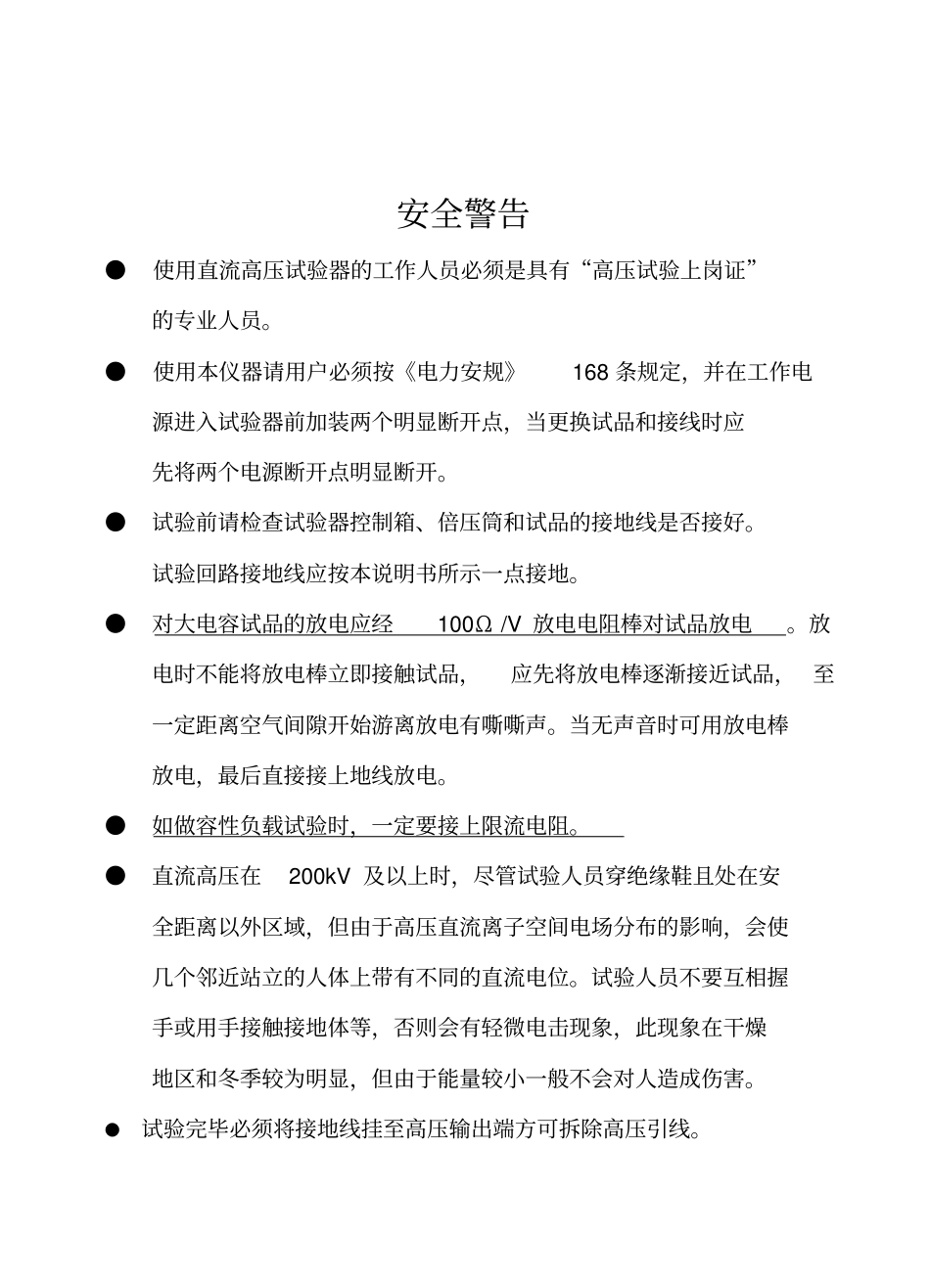

安全警告●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。●使用本仪器请用户必须按《电力安规》168 条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。●对大电容试品的放电应经100Ω /V 放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品， 至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，最后直接接上地线放电。●如做容性负载试验时，一定要接上限流电阻。●直流高压在200kV 及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。●试验完毕必须将接地线挂至高压输出端方可拆除高压引线。2 目录一、简介 ........................................................... 3 二、工作原理框图........................................... 3 三、主要技术参数特点................................... 3 四、产品功能说明........................................... 5 五、操作步骤 ................................................... 7 六、故障检查与处理..................................... 10 七、产品成套性.............................................. 11 八、质量保证 .................................................. 11 九、服务承诺 .................................................. 11 3 一、简介ZGF系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：●机箱采用铝合金机箱。●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。●采用电压大反馈，输出电压稳定度高，纹波系数≤3%。●全量程平滑调压，电压调节细度好调节精度≤0.5%，...
