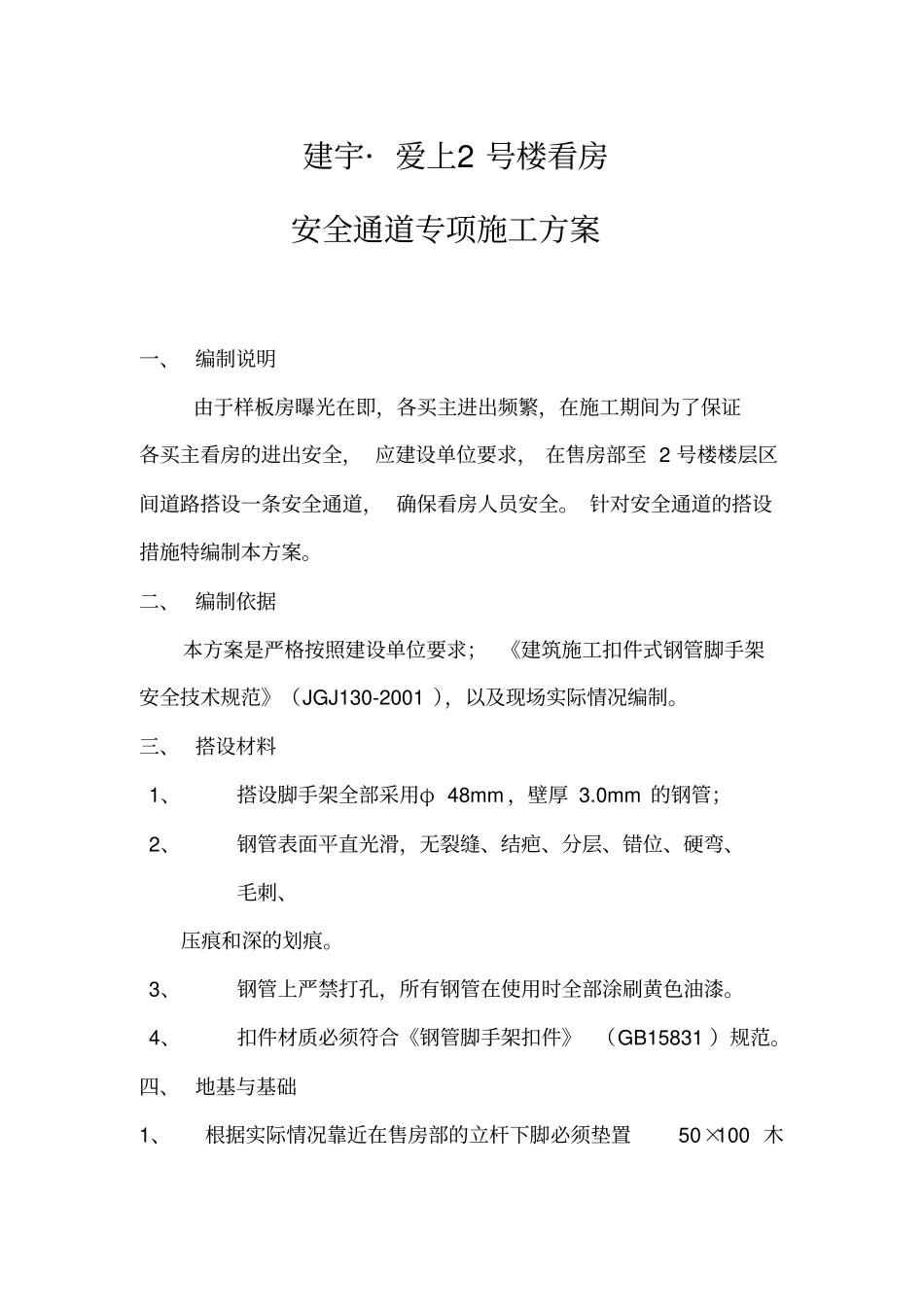

建宇· 爱上2 号楼看房安全通道专项施工方案一、 编制说明由于样板房曝光在即，各买主进出频繁，在施工期间为了保证各买主看房的进出安全， 应建设单位要求， 在售房部至 2 号楼楼层区间道路搭设一条安全通道， 确保看房人员安全。 针对安全通道的搭设措施特编制本方案。二、 编制依据本方案是严格按照建设单位要求； 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001 ），以及现场实际情况编制。三、 搭设材料1、搭设脚手架全部采用φ 48mm ，壁厚 3.0mm 的钢管；2、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。3、钢管上严禁打孔，所有钢管在使用时全部涂刷黄色油漆。4、扣件材质必须符合《钢管脚手架扣件》 （GB15831 ）规范。四、 地基与基础1、根据实际情况靠近在售房部的立杆下脚必须垫置50×100 木方，木方长度不小于500mm ；靠近景观大道防护通道立杆直接搁置在道路上，并在路沿石的内侧。五、 防护通道的设计及基本构造（一）通道设计1、 防护通道从售房部中端开始一直搭设至2 号楼楼梯间，并在两端各自将通道长度延伸2 米。详见搭设通道平面布置图， （附图 1）2、 整个防护通道为密封式，净空约为5 米，通道净高为4.8 米，为双层硬防护通道。（二）基本构造1、通道步距为 1.5 米，立杆间距为1.5 米布置为双立杆加强，两根立杆必须用直角扣件分别与纵向水平杆扣紧，以保证两根钢管共同受力。2、通道顶部设置两层硬防护，两层防护间间距为0.6 米，底层用安全网水平封闭，避免灰尘、石块下落。顶层底部用彩条布水平封闭，避免污水下掉。通道用密目式安全网封闭，通道顶部周边用层板封闭， 周边形象广告由建设单位布置。3、通道横向水平杆布置成双横杆，与双立杆相连接。4、通道顶部每个1.5 米设置斜撑一道，两边对称布置，斜撑杆与水平面的夹角为450∽600 之间。5、桁架和单斜撑支撑体系交错布置。 即每个 3 米布置一道。6、竹跳板必须满铺到位， 不留空位。跳板四角用 18 铁丝双股并联绑扎，固定在纵向水平杆上，要求绑扎牢固，交接处平整。7、靠近人行通道一侧的所有钢管向人行道延伸的长度不应大于 100mm ，避免碰撞到行人。8、立杆必须要求加强稳定性，以防通道倾覆，在靠近2 号楼主体一侧设置抛撑一道， 抛撑与地面角度为45 0∽60 0 之间，有条件时抛撑可以与 2 号楼的主楼边梁相连接。9、立杆上的对接扣件交错布置，两根相邻立杆的接头...
