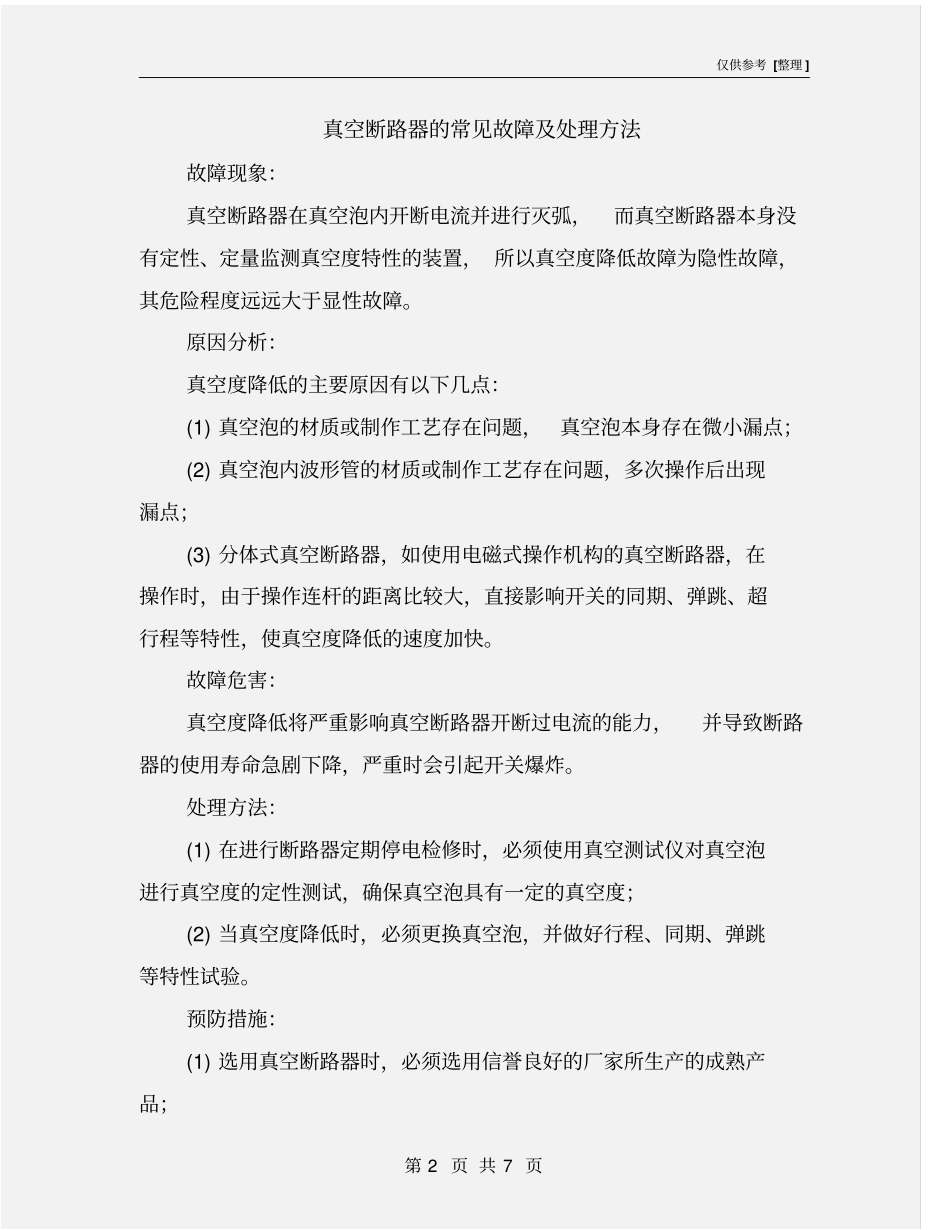

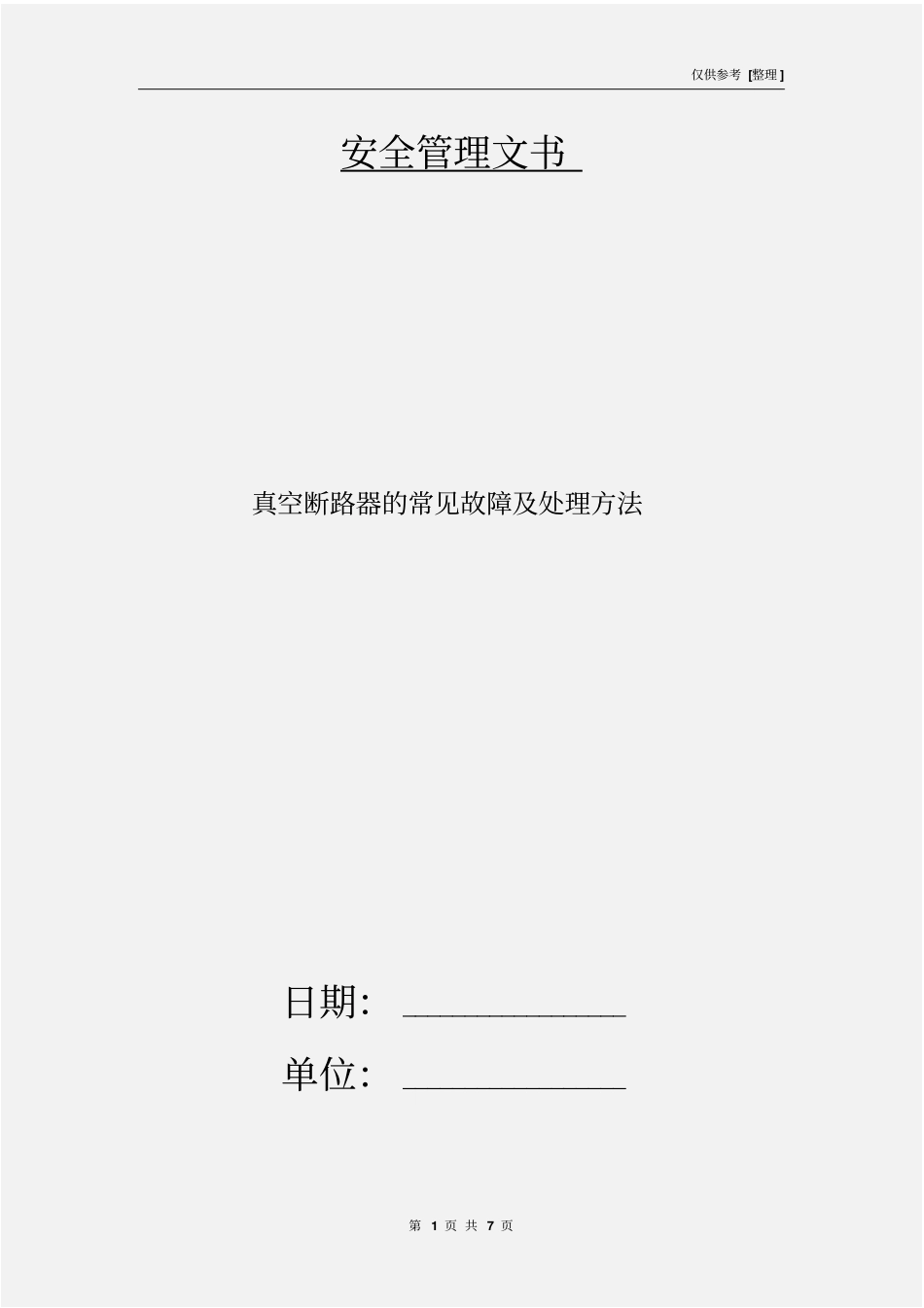

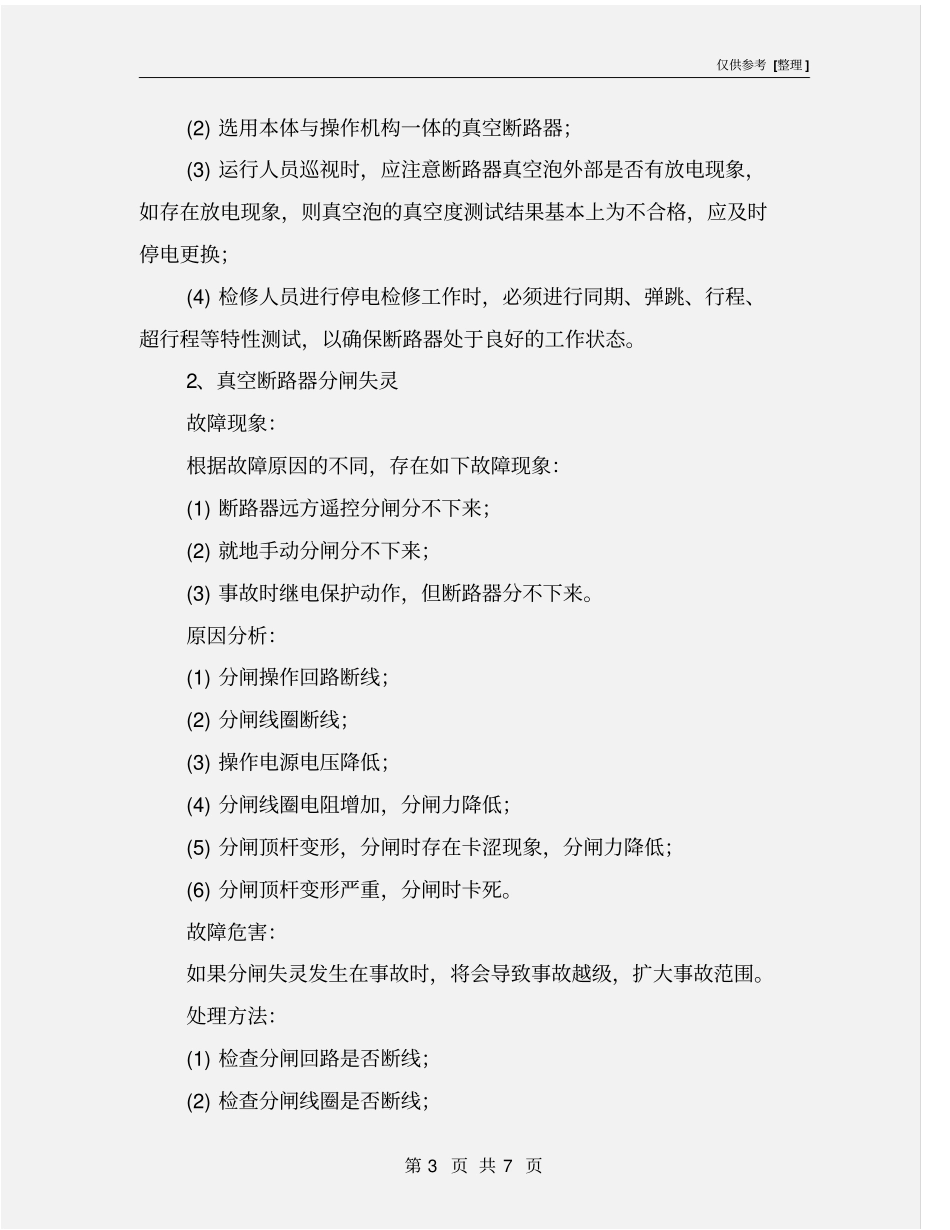

仅供参考 [整理 ] 第 1 页 共 7 页安全管理文书真空断路器的常见故障及处理方法日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 7 页真空断路器的常见故障及处理方法故障现象：真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置， 所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。原因分析：真空度降低的主要原因有以下几点：(1) 真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点；(2) 真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点；(3) 分体式真空断路器，如使用电磁式操作机构的真空断路器，在操作时，由于操作连杆的距离比较大，直接影响开关的同期、弹跳、超行程等特性，使真空度降低的速度加快。故障危害：真空度降低将严重影响真空断路器开断过电流的能力，并导致断路器的使用寿命急剧下降，严重时会引起开关爆炸。处理方法：(1) 在进行断路器定期停电检修时，必须使用真空测试仪对真空泡进行真空度的定性测试，确保真空泡具有一定的真空度；(2) 当真空度降低时，必须更换真空泡，并做好行程、同期、弹跳等特性试验。预防措施：(1) 选用真空断路器时，必须选用信誉良好的厂家所生产的成熟产品；仅供参考 [整理 ] 第 3 页 共 7 页(2) 选用本体与操作机构一体的真空断路器；(3) 运行人员巡视时，应注意断路器真空泡外部是否有放电现象，如存在放电现象，则真空泡的真空度测试结果基本上为不合格，应及时停电更换；(4) 检修人员进行停电检修工作时，必须进行同期、弹跳、行程、超行程等特性测试，以确保断路器处于良好的工作状态。2、真空断路器分闸失灵故障现象：根据故障原因的不同，存在如下故障现象：(1) 断路器远方遥控分闸分不下来；(2) 就地手动分闸分不下来；(3) 事故时继电保护动作，但断路器分不下来。原因分析：(1) 分闸操作回路断线；(2) 分闸线圈断线；(3) 操作电源电压降低；(4) 分闸线圈电阻增加，分闸力降低；(5) 分闸顶杆变形，分闸时存在卡涩现象，分闸力降低；(6) 分闸顶杆变形严重，分闸时卡死。故障危害：如果分闸失灵发生在事故时，将会导致事故越级，扩大事故范围。处理方法：(1) 检查分闸回路是否断线；(2) 检查分闸线圈是否断线；仅供参考 [整理 ] 第 4 页 共 7 页(3) 测量分闸线圈电阻值是否合格；(4) 检查分闸顶杆是否变形；(5) 检查...
