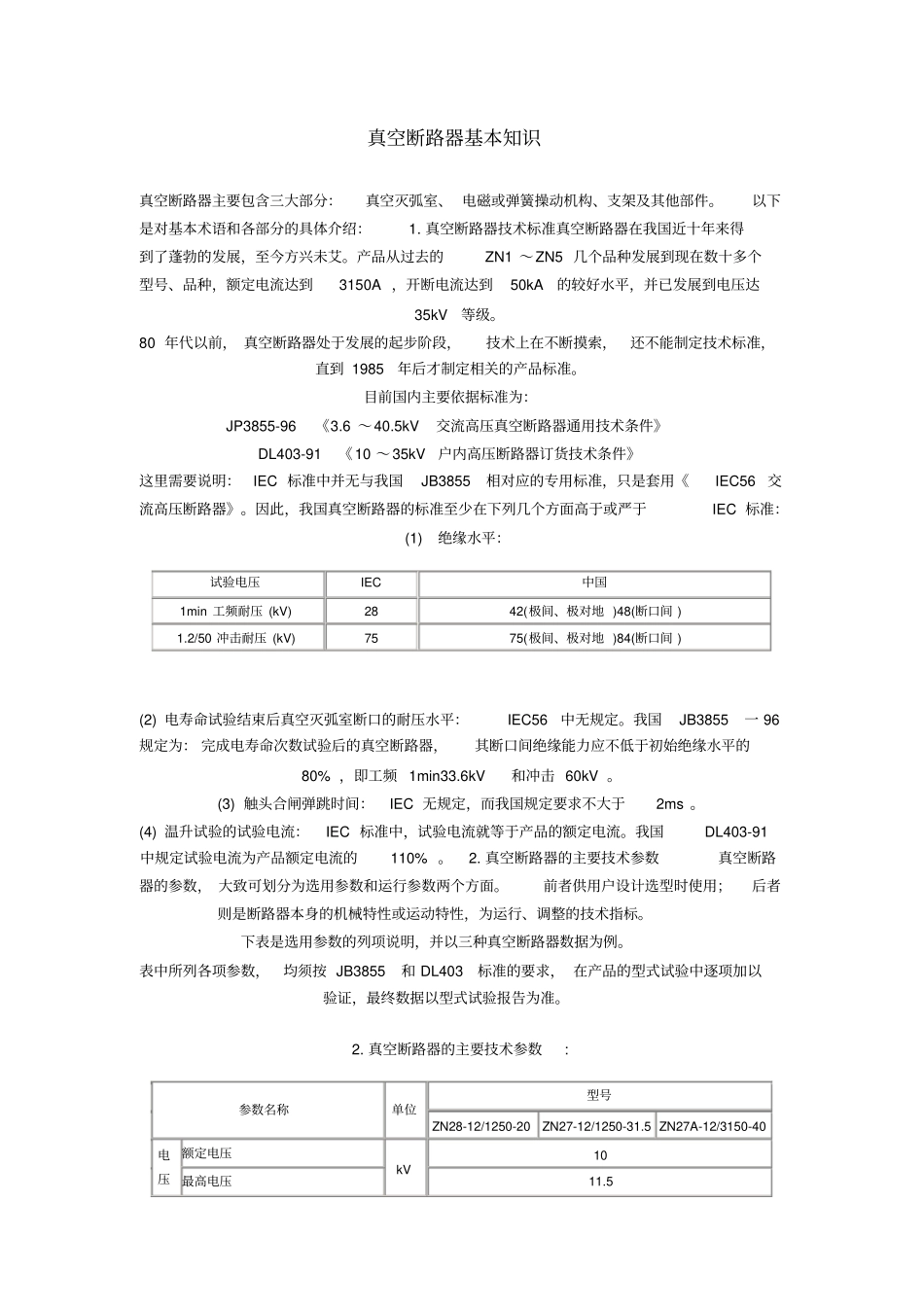

真空断路器基本知识

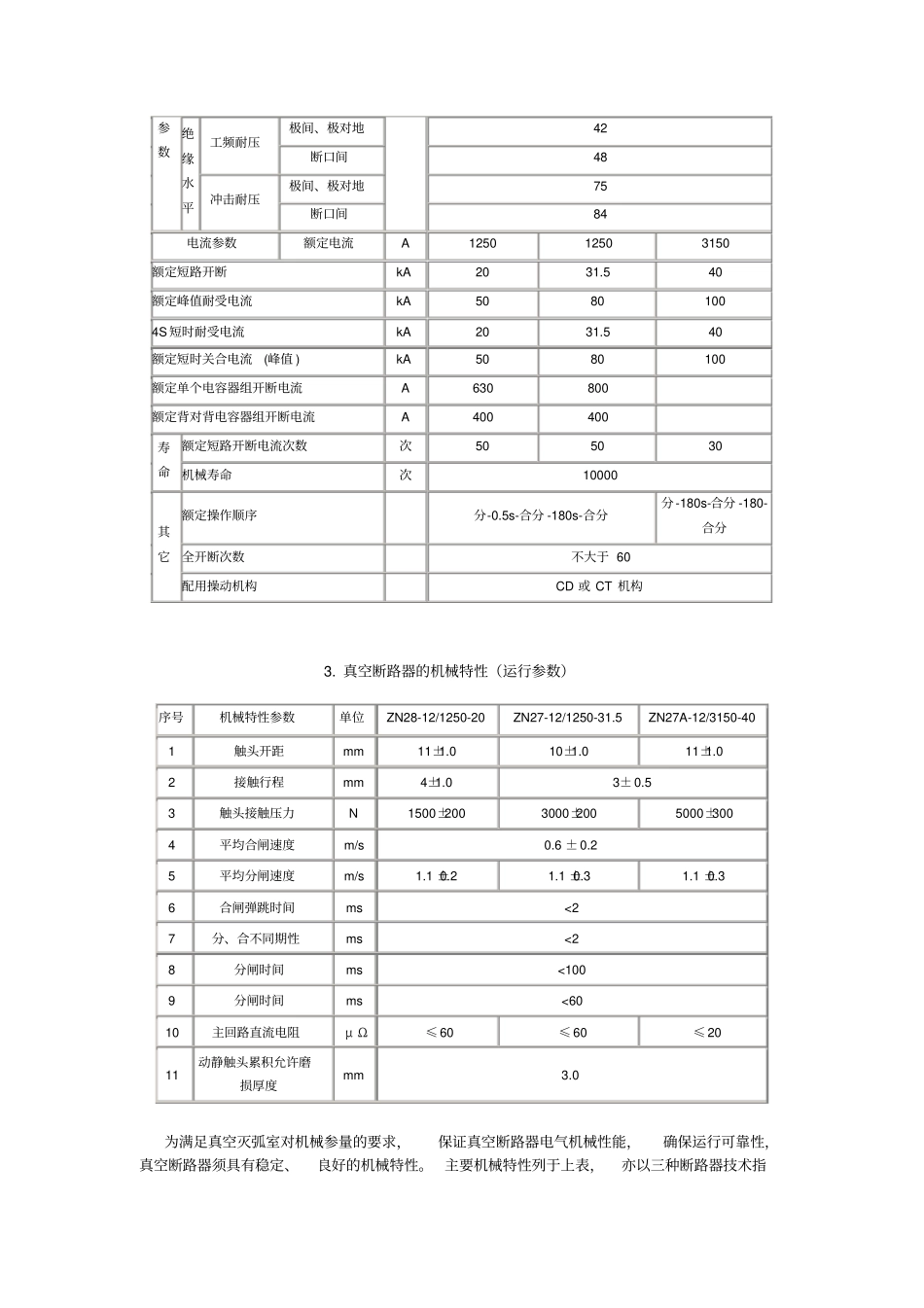

真空断路器基本知识真空断路器主要包含三大部分：真空灭弧室、 电磁或弹簧操动机构、支架及其他部件。以下是对基本术语和各部分的具体介绍：1. 真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，至今方兴未艾。产品从过去的ZN1 ～ZN5 几个品种发展到现在数十多个型号、品种，额定电流达到3150A ，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。80 年代以前， 真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到 1985年后才制定相关的产品标准。目前国内主要依据标准为：JP3855-96《3.6 ～40.5kV交流高压真空断路器通用技术条件》DL403-91《10 ～35kV户内高压断路器订货技术条件》这里需要说明：IEC 标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC 标准：(1) 绝缘水平：试验电压IEC中国1min 工频耐压 (kV)2842(极间、极对地 )48(断口间 )1.2/50 冲击耐压 (kV)7575(极间、极对地 )84(断口间 )(2) 电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一 96规定为： 完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80% ，即工频 1min33.6kV和冲击 60kV 。(3) 触头合闸弹跳时间：IEC 无规定，而我国规定要求不大于2ms 。(4) 温升试验的试验电流：IEC 标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110% 。2. 真空断路器的主要技术参数真空断路器的参数， 大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。下表是选用参数的列项说明，并以三种真空断路器数据为例。表中所列各项参数，均须按 JB3855和 DL403标准的要求， 在产品的型式试验中逐项加以验证，最终数据以型式试验报告为准。2. 真空断路器的主要技术参数: 参数名称单位型号ZN28-12/1250-20ZN27-12/1250-31.5 ZN27A-12/3150-40电压额定电压kV10最高电压11.5参数绝缘水平工频耐压极间、极对地42断口间48冲击耐压极间、极对地75断口间84电流参数额定电流A125012503150额定短路开断kA2031.540额定峰值耐受电流kA50801004S 短时耐受电流kA2031.540额定短时关合电流(峰值 )kA5080100额定单个电容器组开断电流A630800额定背对背电容器...
