石山隧道断层破碎带专项施工方案

石山隧道断层破碎带专项施工方案_第1页
1/9
石山隧道断层破碎带专项施工方案_第2页
2/9
石山隧道断层破碎带专项施工方案_第3页
3/9

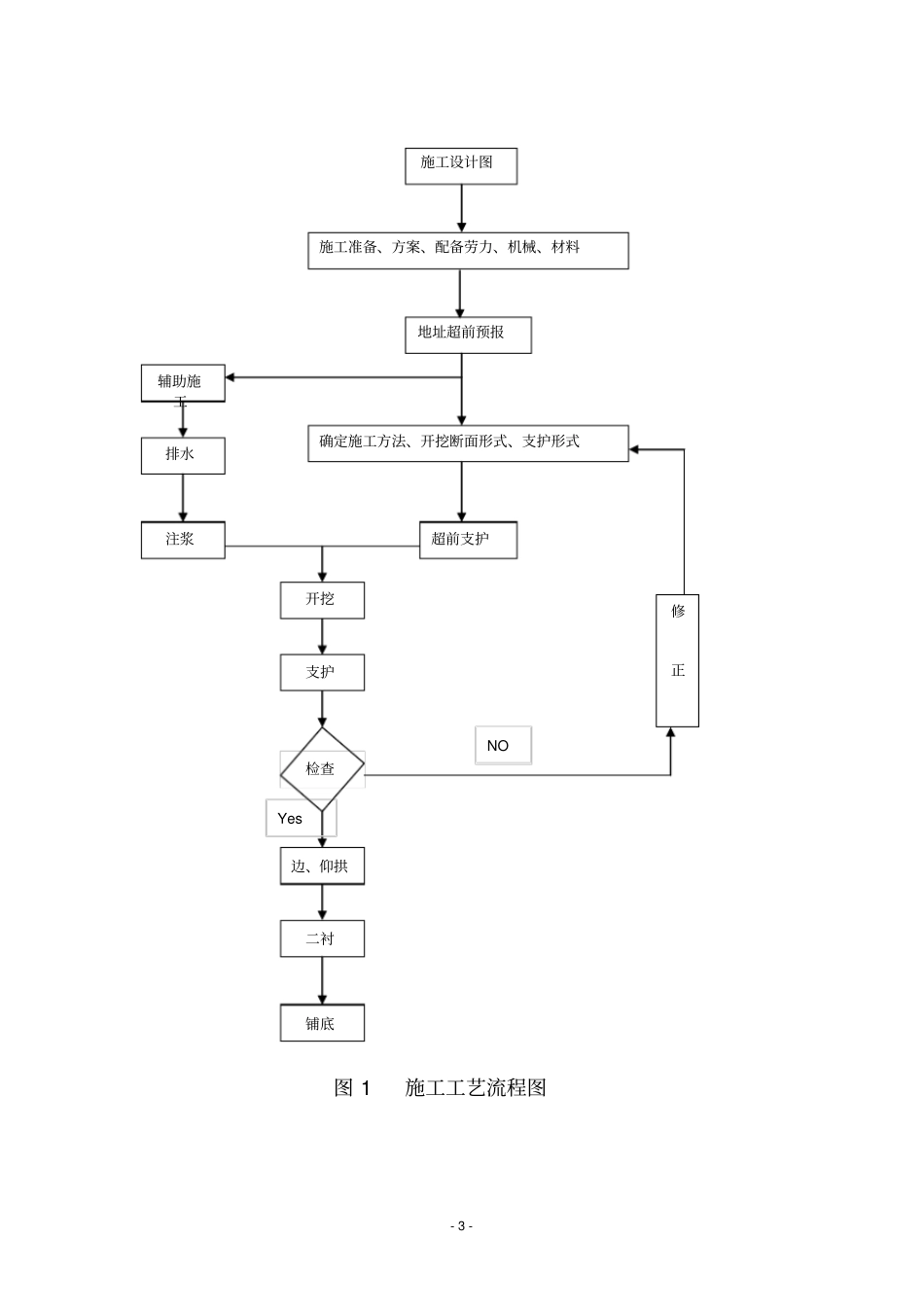

石郞山隧道断层破碎带专项施工方案一、编制依据及编制原则1.1 编制依据省相关法律与规 1.1.5 我单位历年类似工程施工经验、 技术积累及设备。1.2 编制原则 1.2.5 重视各项准备工作, 特别重视施工的外部条件,使施工计划建立在可行的基础上。断层编号产状°断层性质宽度(m)位置断层特征走向倾向倾角F1 275 185 82 约 80 约 ZK4+077附近里程位置ZK4+077,据物探资料显示,低电阻率,通过隧道轴线,与隧道轴线相交157° ,对施工有直接影响,经钻探验证,该处岩体以破碎块为主。F2 22 292 50 约 30 约 ZK4+191附近里程位置ZK4+191,据物探资料显示,低电阻率,通过隧道轴线,与隧道轴线相交90° ,对施工有直接影响。F3 30 120 60 压扭性约 30 约 YK1+555附近岩石挤压成碎裂状,局部为靡岩化及断层泥,节理裂隙发育,岩石破碎,本断裂通过隧道轴线,与隧道轴线相交成54° ,对施工有直接影响。F4 40 310 50 压扭性约 15 约 YK2+309附近岩石挤压成碎块状,本断层通过通过隧道轴线,与隧道轴线相交92° ,对施工有直接影响。F5 70 333 62 压扭性约 30 约 YK4+573附近经地面工程地质调绘,岩体为构造角砾岩,见有断层泥,另据物探资料显示,低电阻率,通过隧道轴线,与隧道轴线相交135° ,对施工有直接影响。F6 212 122 45 约 2.0 ZK4+387 附近里程位置ZK4+387 附近,经地面工程地质调绘,岩体为霏细岩,另据物探资料显示,低电阻率,通过隧道轴线,与隧道轴线相交104° ,对施工有直接影响。F7 223 133 70 约 3.0 ZK4+467 附近里程位置ZK4+467 附近,经地面工程地质调绘,岩体为构造角砾岩另据物探资料显示,低电阻率,通过隧道轴线,与隧道轴线相交114° ,对施工有直接影响。F8 46 316 63 约 1.5 ZK4+537 附近里程位置ZK4+537 附近,经地面工程地质调绘,岩体为构造角砾岩另据物探资料显示,低电阻率,通过隧道轴线,与隧道轴线相交118° ,对施工有直接影响。3.1 总体施工方案 采用爆破掘进通过断层时, 严格掌握炮眼数量、深度和装药量, 尽量减小爆破对围岩的震动; 采用上下导坑掘进施工- 2 - 时,其下导坑不宜超前过多,掘进后随即将下导坑予以临时衬砌。断层地带的支护应宁强勿弱, 并应经常检查加固, 实行衬砌紧跟开挖面完成,衬砌断面尽早封闭。3.2 施工工艺流程及施工方法3.2.1施工工艺流程 施工工艺流程详见图1《施工工艺流程图》。3.2.2施工...
