石材幕墙脚手架搭设施工组织设计方案VIP专享

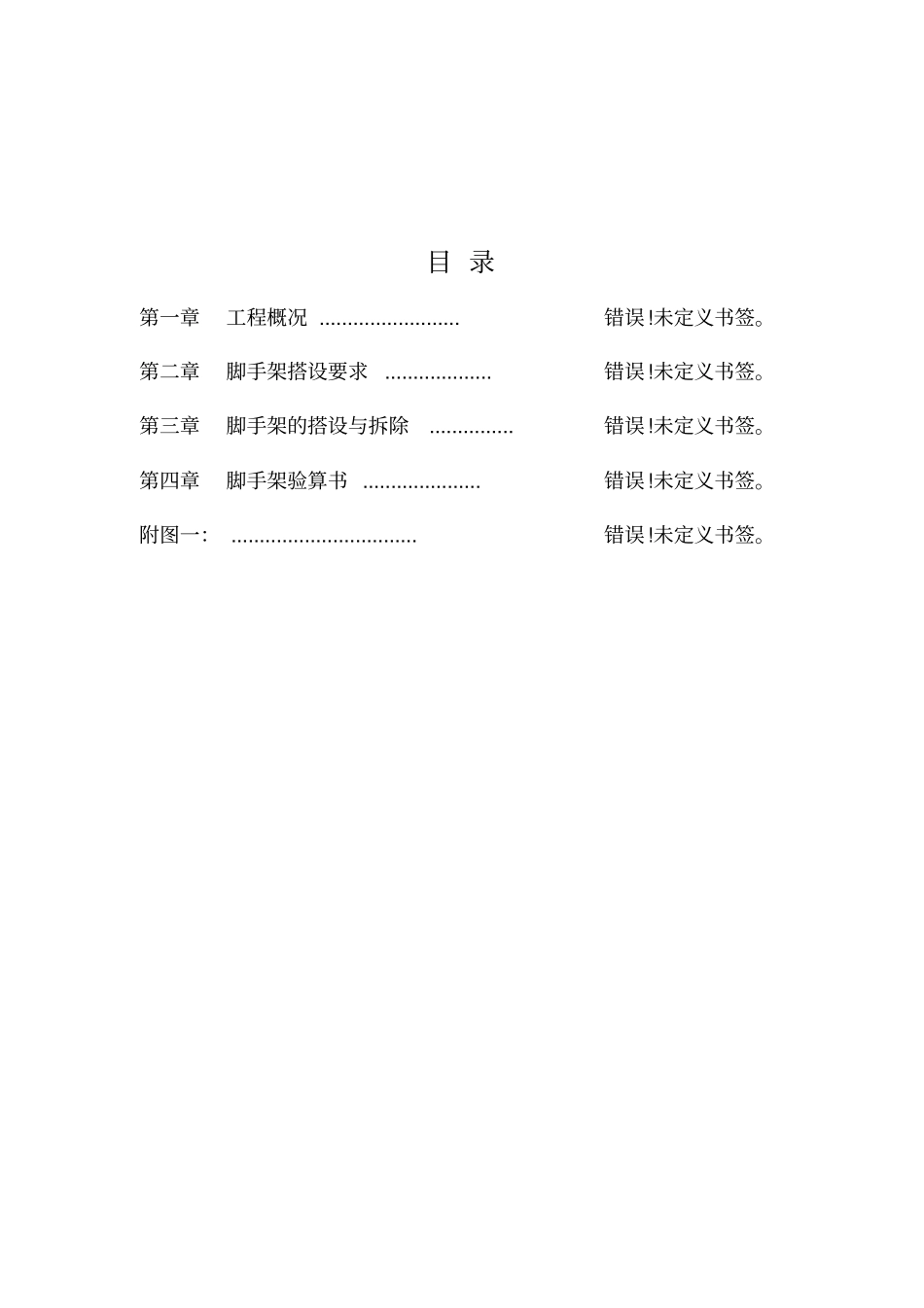

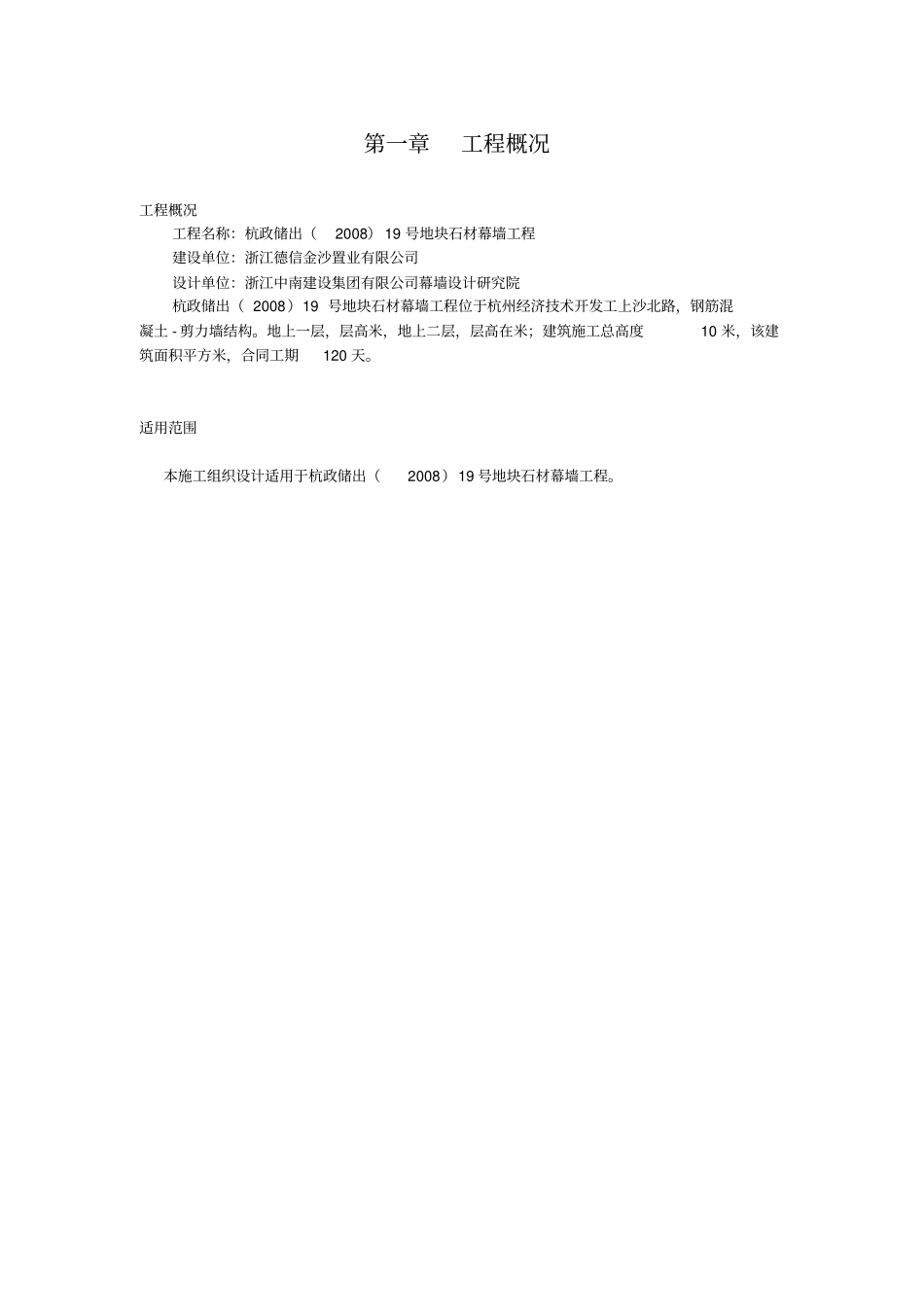

目 录第一章工程概况 ......................... 错误!未定义书签。第二章脚手架搭设要求................... 错误!未定义书签。第三章脚手架的搭设与拆除............... 错误!未定义书签。第四章脚手架验算书 ..................... 错误!未定义书签。附图一： ................................. 错误!未定义书签。第一章工程概况工程概况工程名称：杭政储出（2008） 19 号地块石材幕墙工程建设单位：浙江德信金沙置业有限公司设计单位：浙江中南建设集团有限公司幕墙设计研究院杭政储出（ 2008）19 号地块石材幕墙工程位于杭州经济技术开发工上沙北路，钢筋混凝土 - 剪力墙结构。地上一层，层高米，地上二层，层高在米；建筑施工总高度10 米，该建筑面积平方米，合同工期120 天。适用范围本施工组织设计适用于杭政储出（2008）19 号地块石材幕墙工程。第二章脚手架搭设要求本工程脚手架结合建筑结构形式和外墙的装饰装修材料，采用落地式钢管脚手架搭设高度至米，即±～米，±～米，±～米。搭设周长约195 米。外架搭设所用的材料采用φ48×直缝焊接钢管， 所有扣件、钢管均经过检测符合要求后方可使用。一、材料要求1、钢管：脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》 （GB/T3092）中规定的 3 号普通钢管，其质量应符合现行国家标准《碳素结构钢》 （GB/T700）中 Q235-A级钢的规定。2、扣件：脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准 《钢管脚手架扣件》（GB15831）的规定；采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采用的扣件， 在螺栓拧紧的扭力矩达65N· m时，不得发生破坏。3、脚手板：脚手板采用竹材料制作，每块质量≯30kg。竹脚手板宜采用毛竹制作的竹笆板。4、连墙件：连墙件采用双扣件大于与墙体连接。5、安全网按市安全部门有关规定，采用密目式防火阻燃安全网。二、构造要求搭设高度为米，立杆采用单立管。搭设尺寸为：立杆的纵距1.50 米，立杆的横距米， 立杆的步距 1.80 米。采用的钢管类型为48×，连墙件采用 2 步 3 跨，竖向间距 3.60 米，水平间距 4.5 米。1、立杆纵向间距 1500 ㎜，横向间距 1000 ㎜，考虑外装修施工所需的空间，内排立杆与建筑物净距为200 ㎜，立杆的接头应错开50%，立杆垂直偏差不大于8 ㎜。相应的在每排立杆下设置一根型钢作为支撑。2、大横杆步...
