石油化工设备腐蚀与防护

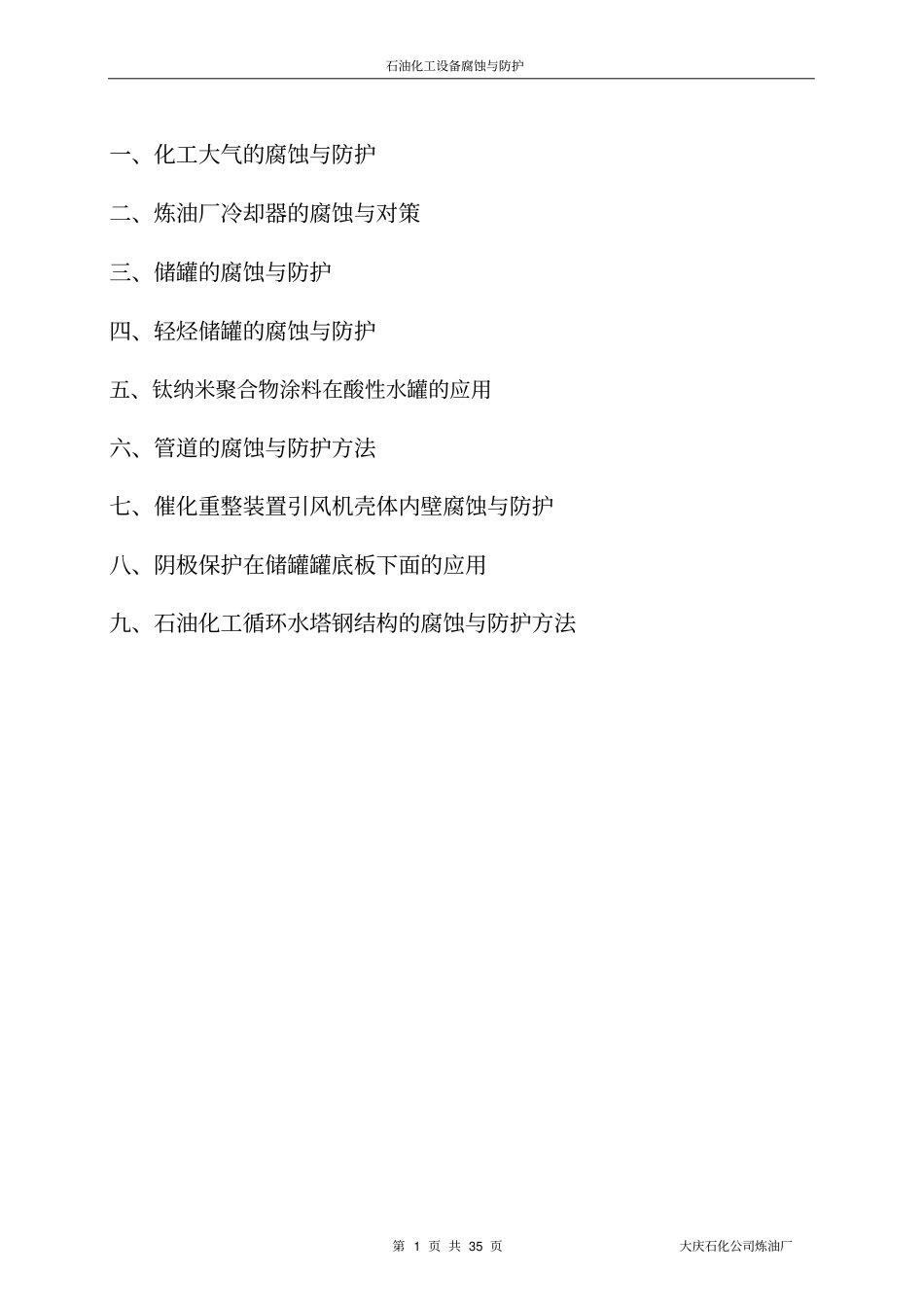

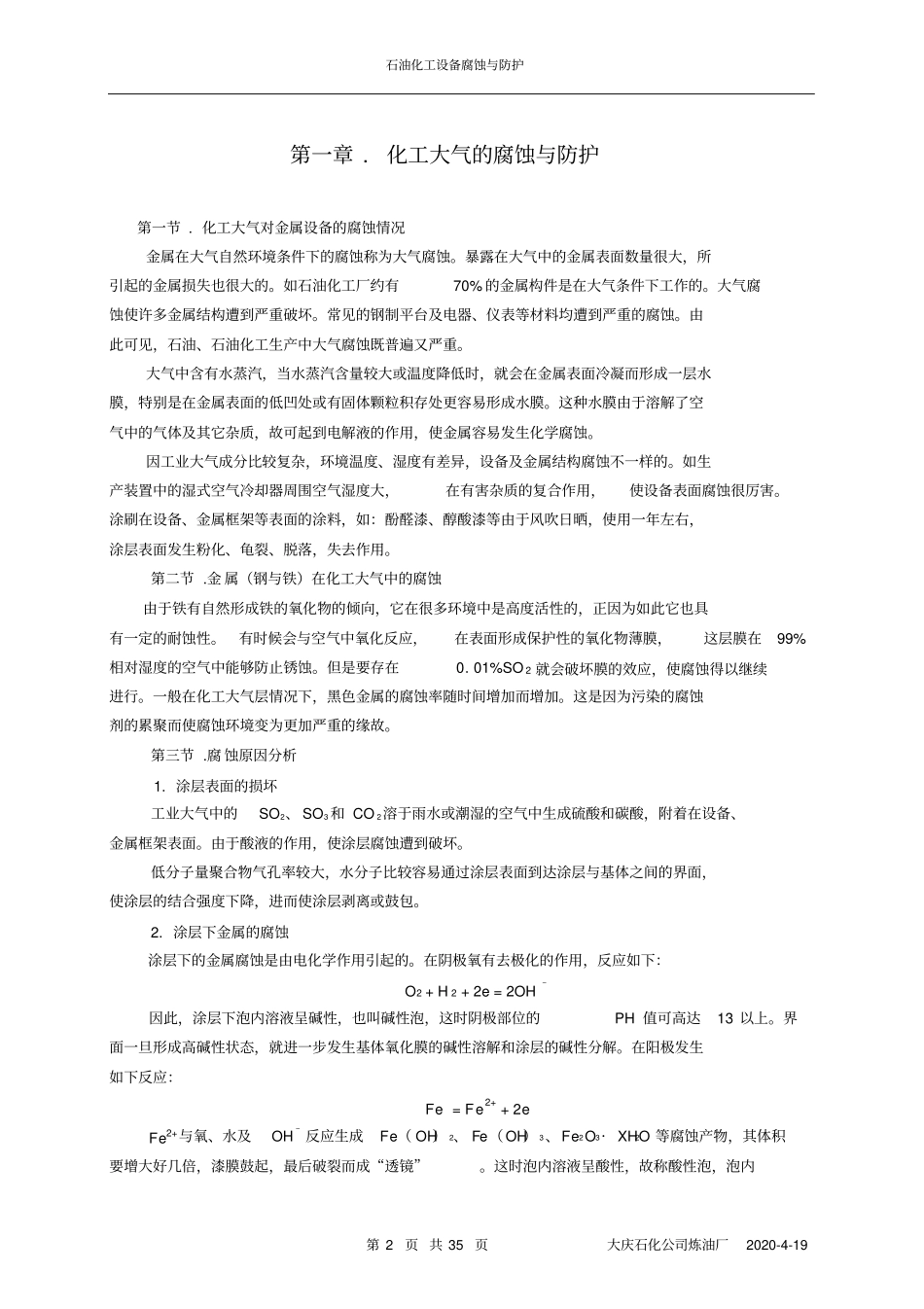

石油化工设备腐蚀与防护第 1 页 共 35 页大庆石化公司炼油厂一、化工大气的腐蚀与防护二、炼油厂冷却器的腐蚀与对策三、储罐的腐蚀与防护四、轻烃储罐的腐蚀与防护五、钛纳米聚合物涂料在酸性水罐的应用六、管道的腐蚀与防护方法七、催化重整装置引风机壳体内壁腐蚀与防护八、阴极保护在储罐罐底板下面的应用九、石油化工循环水塔钢结构的腐蚀与防护方法石油化工设备腐蚀与防护第 2 页 共 35 页大庆石化公司炼油厂2020-4-19第一章 . 化工大气的腐蚀与防护第一节 . 化工大气对金属设备的腐蚀情况金属在大气自然环境条件下的腐蚀称为大气腐蚀。暴露在大气中的金属表面数量很大，所引起的金属损失也很大的。如石油化工厂约有70% 的金属构件是在大气条件下工作的。大气腐蚀使许多金属结构遭到严重破坏。常见的钢制平台及电器、仪表等材料均遭到严重的腐蚀。由此可见，石油、石油化工生产中大气腐蚀既普遍又严重。大气中含有水蒸汽，当水蒸汽含量较大或温度降低时，就会在金属表面冷凝而形成一层水膜，特别是在金属表面的低凹处或有固体颗粒积存处更容易形成水膜。这种水膜由于溶解了空气中的气体及其它杂质，故可起到电解液的作用，使金属容易发生化学腐蚀。因工业大气成分比较复杂，环境温度、湿度有差异，设备及金属结构腐蚀不一样的。如生产装置中的湿式空气冷却器周围空气湿度大，在有害杂质的复合作用，使设备表面腐蚀很厉害。涂刷在设备、金属框架等表面的涂料，如：酚醛漆、醇酸漆等由于风吹日晒，使用一年左右，涂层表面发生粉化、龟裂、脱落，失去作用。第二节 .金 属（钢与铁）在化工大气中的腐蚀由于铁有自然形成铁的氧化物的倾向，它在很多环境中是高度活性的，正因为如此它也具有一定的耐蚀性。有时候会与空气中氧化反应，在表面形成保护性的氧化物薄膜，这层膜在99%相对湿度的空气中能够防止锈蚀。但是要存在0. 01%SO 2 就会破坏膜的效应，使腐蚀得以继续进行。一般在化工大气层情况下，黑色金属的腐蚀率随时间增加而增加。这是因为污染的腐蚀剂的累聚而使腐蚀环境变为更加严重的缘故。第三节 .腐 蚀原因分析1. 涂层表面的损坏工业大气中的SO2、 SO3 和 CO 2溶于雨水或潮湿的空气中生成硫酸和碳酸，附着在设备、金属框架表面。由于酸液的作用，使涂层腐蚀遭到破坏。低分子量聚合物气孔率较大，水分子比较容易通过涂层表面到达涂层与基体之间的界面，使涂层的结合强度下降，进而使涂层剥离或鼓包。2. 涂层下...
