矿山35kV自动化变电站设计方案

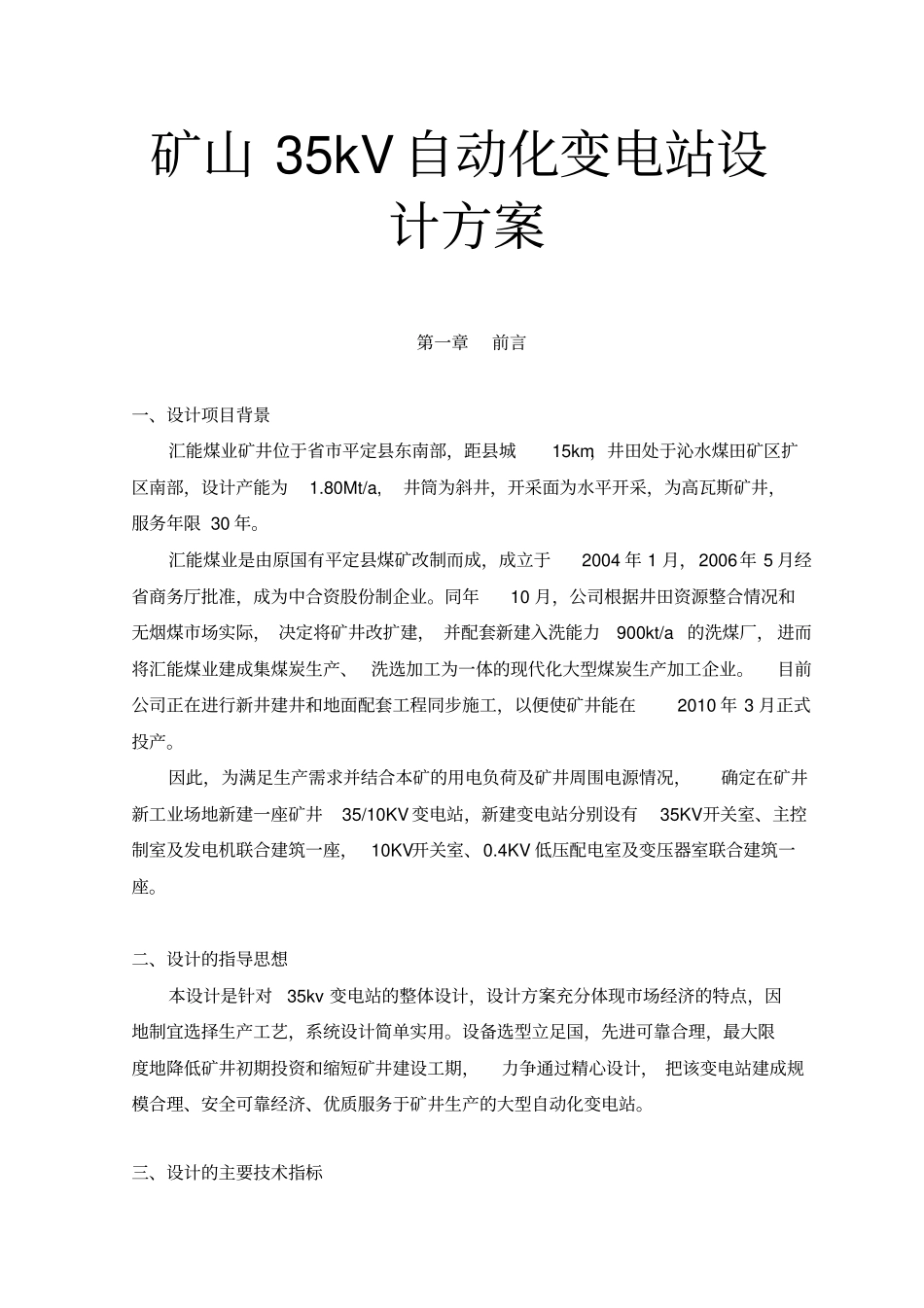

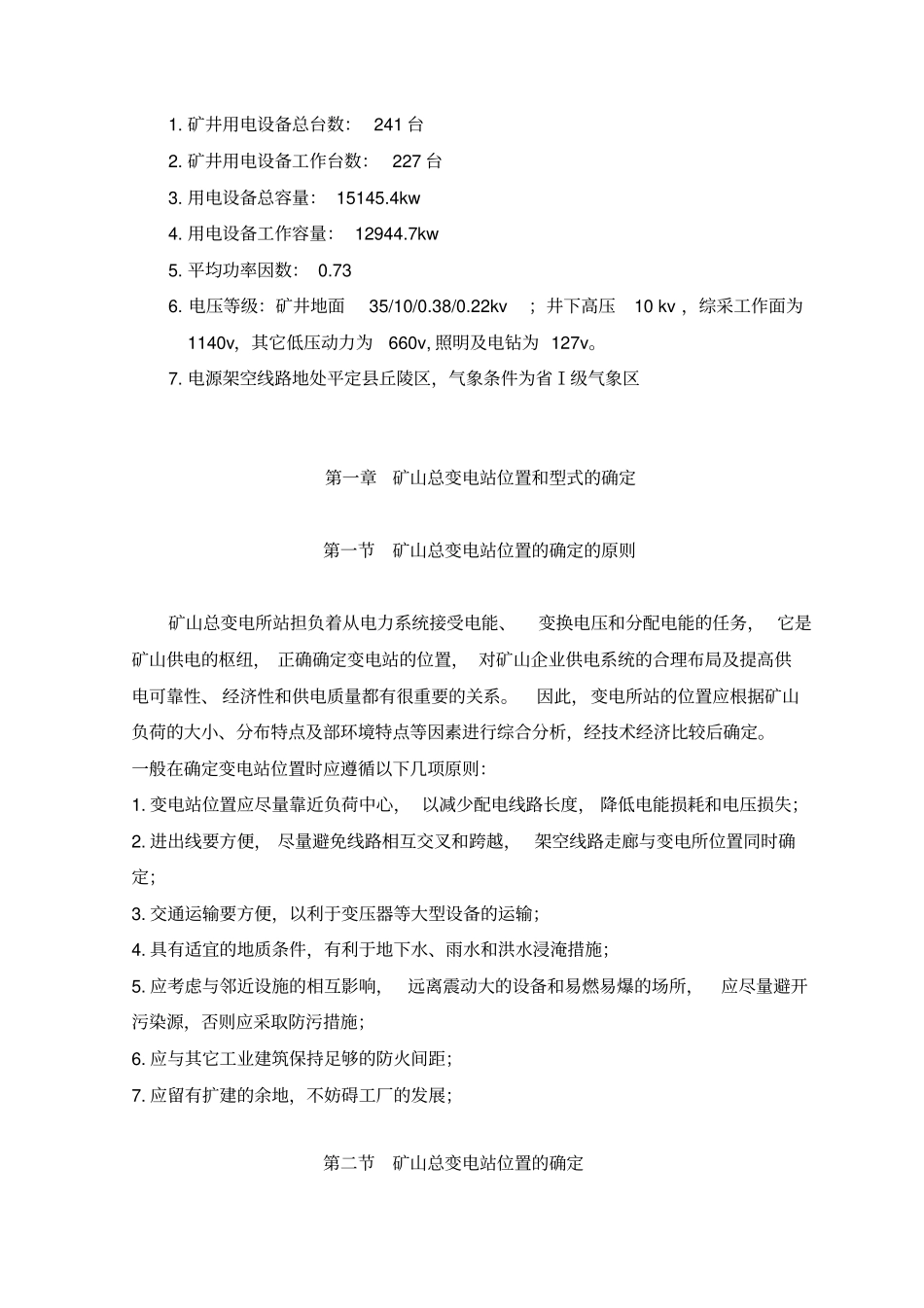

矿山 35kV 自动化变电站设计方案第一章前言一、设计项目背景汇能煤业矿井位于省市平定县东南部，距县城15km，井田处于沁水煤田矿区扩区南部，设计产能为1.80Mt/a, 井筒为斜井，开采面为水平开采，为高瓦斯矿井，服务年限 30 年。汇能煤业是由原国有平定县煤矿改制而成，成立于2004 年 1 月，2006年 5 月经省商务厅批准，成为中合资股份制企业。同年10 月，公司根据井田资源整合情况和无烟煤市场实际， 决定将矿井改扩建， 并配套新建入洗能力900kt/a 的洗煤厂， 进而将汇能煤业建成集煤炭生产、 洗选加工为一体的现代化大型煤炭生产加工企业。目前公司正在进行新井建井和地面配套工程同步施工，以便使矿井能在2010 年 3 月正式投产。因此，为满足生产需求并结合本矿的用电负荷及矿井周围电源情况，确定在矿井新工业场地新建一座矿井35/10KV 变电站，新建变电站分别设有35KV开关室、主控制室及发电机联合建筑一座， 10KV开关室、0.4KV 低压配电室及变压器室联合建筑一座。二、设计的指导思想本设计是针对35kv 变电站的整体设计，设计方案充分体现市场经济的特点，因地制宜选择生产工艺，系统设计简单实用。设备选型立足国，先进可靠合理，最大限度地降低矿井初期投资和缩短矿井建设工期，力争通过精心设计， 把该变电站建成规模合理、安全可靠经济、优质服务于矿井生产的大型自动化变电站。三、设计的主要技术指标1. 矿井用电设备总台数： 241 台2. 矿井用电设备工作台数： 227 台3. 用电设备总容量： 15145.4kw 4. 用电设备工作容量： 12944.7kw 5. 平均功率因数： 0.73 6. 电压等级：矿井地面35/10/0.38/0.22kv；井下高压10 kv ，综采工作面为1140v，其它低压动力为660v, 照明及电钻为 127v。7. 电源架空线路地处平定县丘陵区，气象条件为省Ⅰ级气象区第一章矿山总变电站位置和型式的确定第一节矿山总变电站位置的确定的原则矿山总变电所站担负着从电力系统接受电能、变换电压和分配电能的任务， 它是矿山供电的枢纽， 正确确定变电站的位置， 对矿山企业供电系统的合理布局及提高供电可靠性、 经济性和供电质量都有很重要的关系。因此，变电所站的位置应根据矿山负荷的大小、分布特点及部环境特点等因素进行综合分析，经技术经济比较后确定。一般在确定变电站位置时应遵循以下几项原则：1. 变电站位置应尽量靠近负荷中心， 以减少配电线路长度， 降低电能损耗和电压损失；2. 进出线要方便...
