矿山测量技术设计书

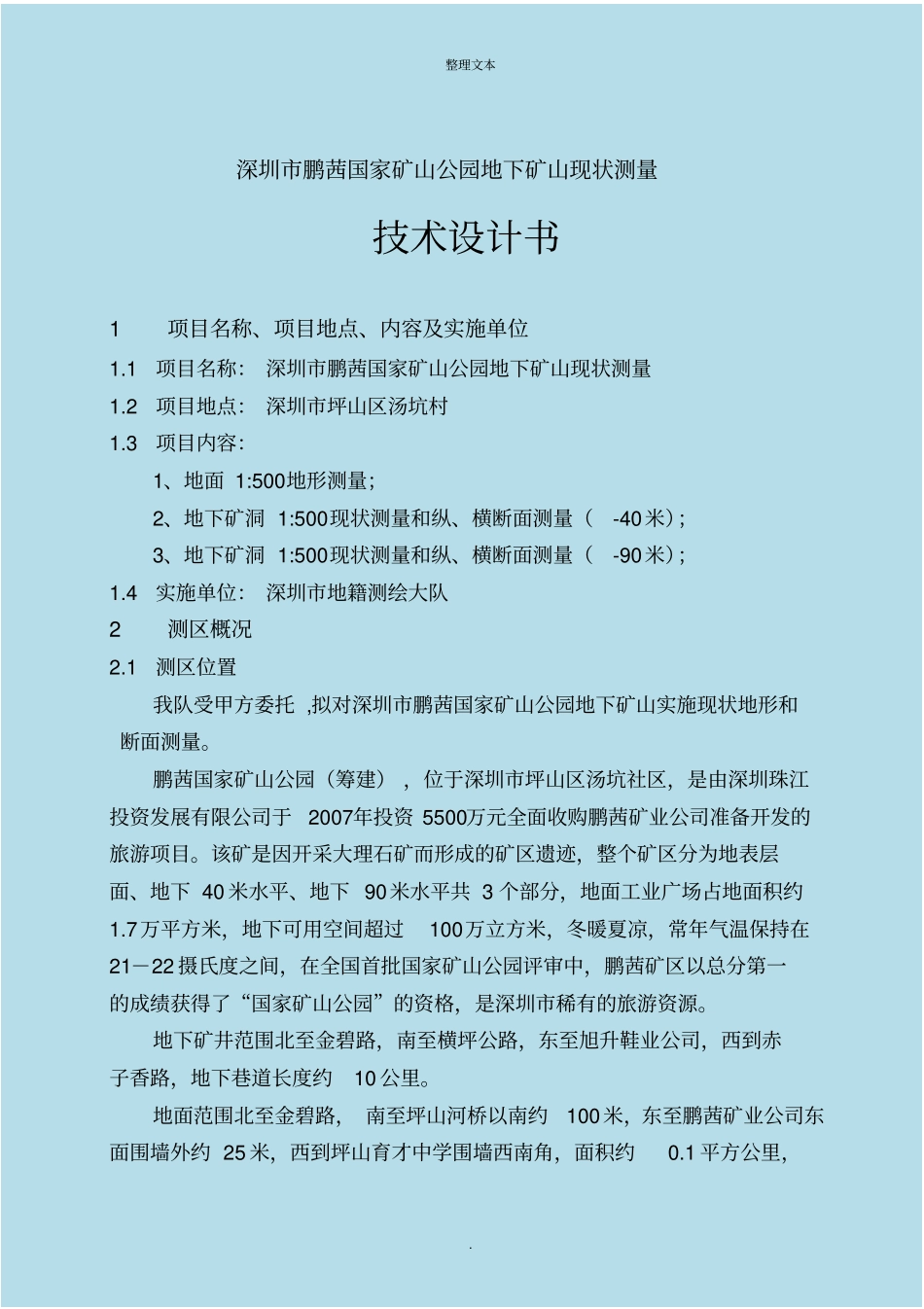

矿山测量技术设计书_第1页
1/33

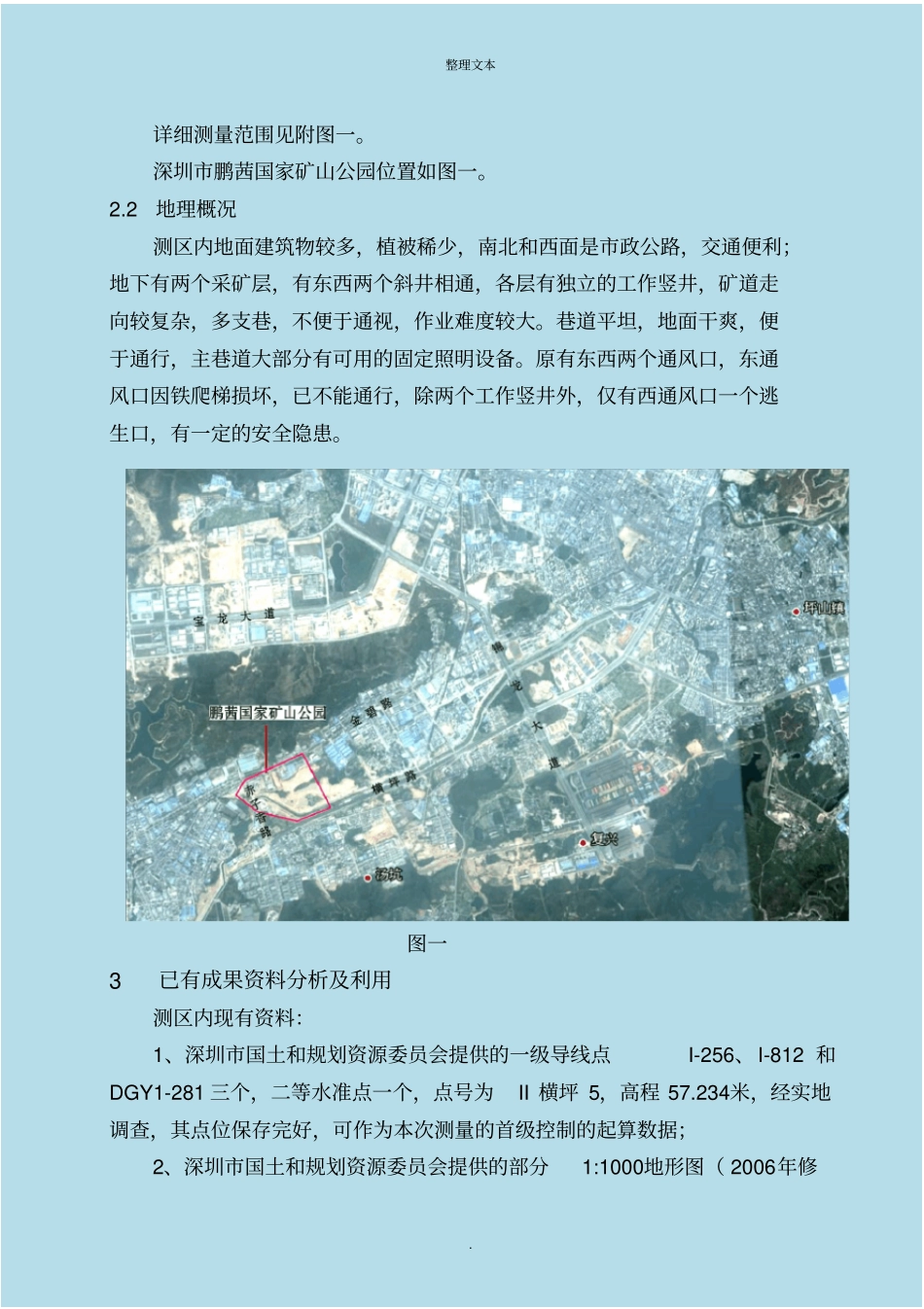

矿山测量技术设计书_第2页
2/33
矿山测量技术设计书_第3页
3/33
整理文本. 深圳市鹏茜国家矿山公园地下矿山现状测量技术设计书1 项目名称、项目地点、内容及实施单位1.1 项目名称: 深圳市鹏茜国家矿山公园地下矿山现状测量1.2 项目地点: 深圳市坪山区汤坑村1.3 项目内容:1、地面 1:500地形测量;2、地下矿洞 1:500现状测量和纵、横断面测量(-40米);3、地下矿洞 1:500现状测量和纵、横断面测量(-90米);1.4 实施单位: 深圳市地籍测绘大队2 测区概况2.1 测区位置我队受甲方委托 ,拟对深圳市鹏茜国家矿山公园地下矿山实施现状地形和断面测量。鹏茜国家矿山公园(筹建) ,位于深圳市坪山区汤坑社区,是由深圳珠江投资发展有限公司于2007年投资 5500万元全面收购鹏茜矿业公司准备开发的旅游项目。该矿是因开采大理石矿而形成的矿区遗迹,整个矿区分为地表层面、地下 40 米水平、地下 90米水平共 3 个部分,地面工业广场占地面积约1.7万平方米,地下可用空间超过100万立方米,冬暖夏凉,常年气温保持在21-22 摄氏度之间,在全国首批国家矿山公园评审中,鹏茜矿区以总分第一的成绩获得了“国家矿山公园”的资格,是深圳市稀有的旅游资源。地下矿井范围北至金碧路,南至横坪公路,东至旭升鞋业公司,西到赤子香路,地下巷道长度约10 公里。地面范围北至金碧路, 南至坪山河桥以南约100米,东至鹏茜矿业公司东面围墙外约 25 米,西到坪山育才中学围墙西南角,面积约0.1 平方公里,整理文本. 详细测量范围见附图一。深圳市鹏茜国家矿山公园位置如图一。2.2 地理概况测区内地面建筑物较多,植被稀少,南北和西面是市政公路,交通便利;地下有两个采矿层,有东西两个斜井相通,各层有独立的工作竖井,矿道走向较复杂,多支巷,不便于通视,作业难度较大。巷道平坦,地面干爽,便于通行,主巷道大部分有可用的固定照明设备。原有东西两个通风口,东通风口因铁爬梯损坏,已不能通行,除两个工作竖井外,仅有西通风口一个逃生口,有一定的安全隐患。图一3 已有成果资料分析及利用测区内现有资料:1、深圳市国土和规划资源委员会提供的一级导线点I-256、I-812 和DGY1-281 三个,二等水准点一个,点号为II 横坪 5,高程 57.234米,经实地调查,其点位保存完好,可作为本次测量的首级控制的起算数据;2、深圳市国土和规划资源委员会提供的部分1:1000地形图( 2006年修整理文本. 测);3、甲方提供的 1:1000矿井开采平面图两份( 1999年和 2001年测图)。导线点资料如下:点名X...
