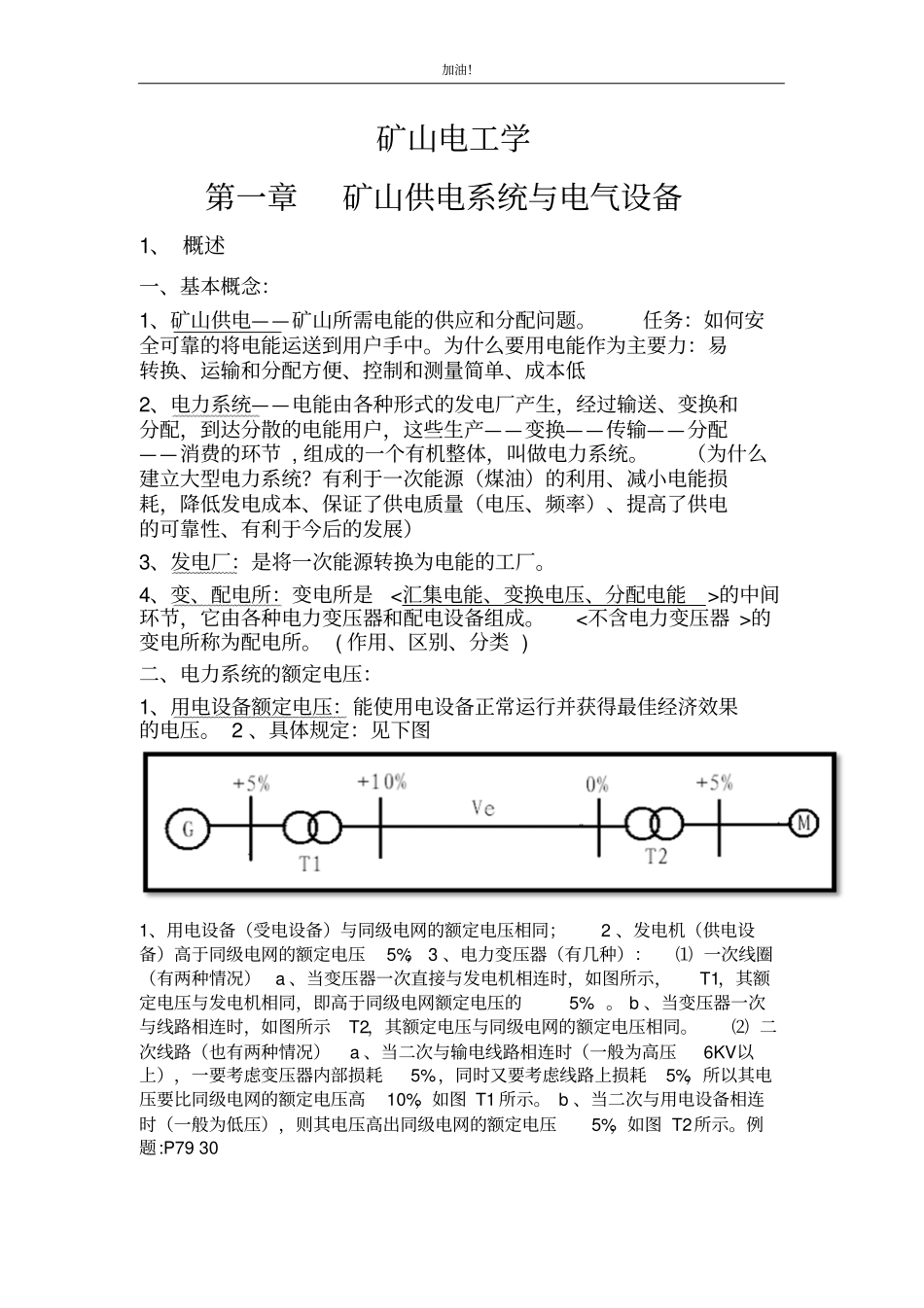

加油！矿山电工学第一章矿山供电系统与电气设备1、 概述一、基本概念：1、矿山供电——矿山所需电能的供应和分配问题。任务：如何安全可靠的将电能运送到用户手中。为什么要用电能作为主要力：易转换、运输和分配方便、控制和测量简单、成本低2、电力系统——电能由各种形式的发电厂产生，经过输送、变换和分配，到达分散的电能用户，这些生产——变换——传输——分配——消费的环节 , 组成的一个有机整体，叫做电力系统。（为什么建立大型电力系统？有利于一次能源（煤油）的利用、减小电能损耗，降低发电成本、保证了供电质量（电压、频率）、提高了供电的可靠性、有利于今后的发展）3、发电厂：是将一次能源转换为电能的工厂。4、变、配电所：变电所是<汇集电能、变换电压、分配电能>的中间环节，它由各种电力变压器和配电设备组成。<不含电力变压器 >的变电所称为配电所。 ( 作用、区别、分类 ) 二、电力系统的额定电压：1、用电设备额定电压：能使用电设备正常运行并获得最佳经济效果的电压。 2 、具体规定：见下图1、用电设备（受电设备）与同级电网的额定电压相同； 2 、发电机（供电设备）高于同级电网的额定电压5%； 3 、电力变压器（有几种）：⑴ 一次线圈（有两种情况） a 、当变压器一次直接与发电机相连时，如图所示，T1，其额定电压与发电机相同，即高于同级电网额定电压的 5% 。 b 、当变压器一次与线路相连时，如图所示T2，其额定电压与同级电网的额定电压相同。⑵ 二次线路（也有两种情况） a 、当二次与输电线路相连时（一般为高压6KV以上），一要考虑变压器内部损耗 5%，同时又要考虑线路上损耗5%，所以其电压要比同级电网的额定电压高10%，如图 T1 所示。 b 、当二次与用电设备相连时（一般为低压），则其电压高出同级电网的额定电压5%，如图 T2所示。例题:P79 30 加油！三、电力负荷及对供电的要求： 1 、电力负荷：是指设备或线路正常运行时消耗和损耗的功率之和。2、电力负荷的分级：⑴ 一级负荷：当中断供电时，将造成人身伤亡者，或在政治、经济上造成重大损失者，为一级负荷。⑵ 二级负荷：当中断供电时，将在政治、经济上造成较大损失者，为二级负荷。⑶ 三级负荷：除一、二级负荷外，均为三级负荷。 3 、对电力负荷的供电要求：⑴ 一级：双电源双回路；⑵ 二级：双回路或专用线；⑶ 三级：无要求。 4、电力负荷的计算 ( 补充) 式中： Pca 、Qca、Sca——该用电设备...
