矿用橡套软电缆的允许载流量表VIP专享

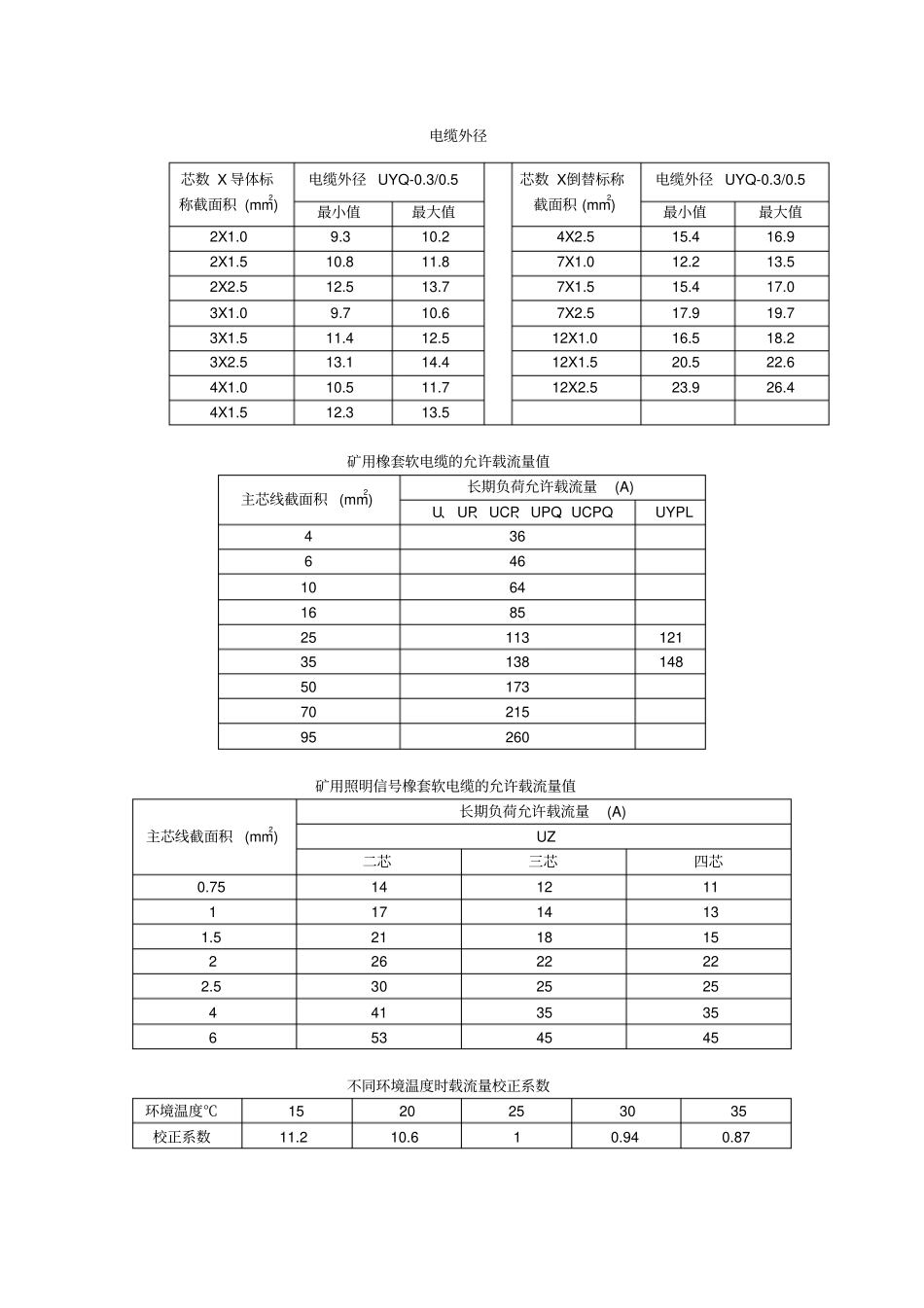

电缆外径芯数 X 导体标称截面积 (mm2) 电缆外径 UYQ-0.3/0.5 芯数 X倒替标称截面积 (mm2) 电缆外径 UYQ-0.3/0.5 最小值最大值最小值最大值2X1.0 9.3 10.2 4X2.5 15.4 16.9 2X1.5 10.8 11.8 7X1.0 12.2 13.5 2X2.5 12.5 13.7 7X1.5 15.4 17.0 3X1.0 9.7 10.6 7X2.5 17.9 19.7 3X1.5 11.4 12.5 12X1.0 16.5 18.2 3X2.5 13.1 14.4 12X1.5 20.5 22.6 4X1.0 10.5 11.7 12X2.5 23.9 26.4 4X1.5 12.3 13.5 矿用橡套软电缆的允许载流量值主芯线截面积 (mm2) 长期负荷允许载流量(A) U、 UP、UCP、UPQ、UCPQ UYPL 4 36 6 46 10 64 16 85 25 113 121 35 138 148 50 173 70 215 95 260 矿用照明信号橡套软电缆的允许载流量值主芯线截面积 (mm2) 长期负荷允许载流量(A) UZ 二芯三芯四芯0.75 14 12 11 1 17 14 13 1.5 21 18 15 2 26 22 22 2.5 30 25 25 4 41 35 35 6 53 45 45 不同环境温度时载流量校正系数环境温度℃15 20 25 30 35 校正系数11.2 10.6 1 0.94 0.87 芯数 X 导体标称截面积(mm2) 标称厚度 (mm) 电缆外径 (mm) 动力线芯地线芯监视线芯动力线芯绝缘护套MCPTJ0.66/1.44 3X16 1X16 1X16 1.5 5.0 37.1~40.8 3X25 1X16 1X16 1.6 5.0 41.7~45.9 3X35 1X16 1X16 1.6 5.0 47.2~51.9 3X50 1X25 1X25 1.7 5.3 51.5~56.2 3X70 1X35 1X35 1.8 5.8 57.9~63.0 3X95 1X50 1X50 2.0 6.4 65.1~71.6 注：监视线芯绝缘外径应与动力线芯绝缘外径相当。芯数 X 导体标称截面积(mm2) 标称厚度 (mm) 电缆外径 (mm) 动力线芯地线芯监视线芯动力线芯绝缘护套MCPTJ1.9/3.3 3X35 1X16 1X16 2.8 6.0 55.0~60.7 3X50 1X25 1X25 2.8 6.0 57.8~63.0 3X70 1X35 1X35 3.0 6.0 64.2~70.8 3X95 1X50 1X50 3.0 6.0 69.2~76.2 注：监视线芯绝缘外径应与动力线芯绝缘外径相当。芯数 X 导体标称截面积(mm2) 标称厚度 (mm) 电缆外径 (mm) 动力线芯地线芯监视线芯动力线芯绝缘护套MCPT1.9/3.3 3X35 1X16 1X16 2.8 6.0 55.0~60.7 3X50 1X25 1X25 2.8 6.0 57.8~63.0 3X70 1X35 1X35 3.0 6.0 64.2~70.8 3X95 1X50 1X50 3.0 6.0 69.2~76.2 芯数 X 导体标称截面积(mm2) 标称厚度 (mm) MCP0.66/1.44 电缆外径 (mm) 动力线芯地线芯动力线芯绝缘护套(A) (B) (A) (B) (A) (B) 3X35 1X16 1X16 2.8 6.0 7.0 47.8~51.0 60.0~63.0 3X50 1X25 1X25 2.8 7.0 7.5 56.4~62.0 63.8~70.2 3X70 1X35 1X35 3.0 7.0 7.5 62.7~69.0 69.0~75.9 3X95 1X50 1X50 3.0 7.0 7.5 67.8~74.6 73.1~78.0 芯数 X 导体标称截面积(mm2) 标称厚度 (mm) MCP1.9/3.3 电缆外径 (mm) 动力线芯地线芯动力线芯绝缘护套(A) (B) (A) (B) (A) (B) 3X35 1X16 1X16 2.8 6.0 7.0 52.1~56.8 53.2~58.7 3X50 1X25 1X25 2.8 7.0 7.5 53.5~58.9 59.0~63.0 3X70 1X35 1X35 3.0 7.0 7.5 58.9~63.0 63.8~70.2 3X95 1X50 1X50 3.0 7.0 7.5 64.9~71.4 38.7~75.6 MCP-A型MCP-B型MCPT型MCPTJ 电缆结构
