矿用风门说明书

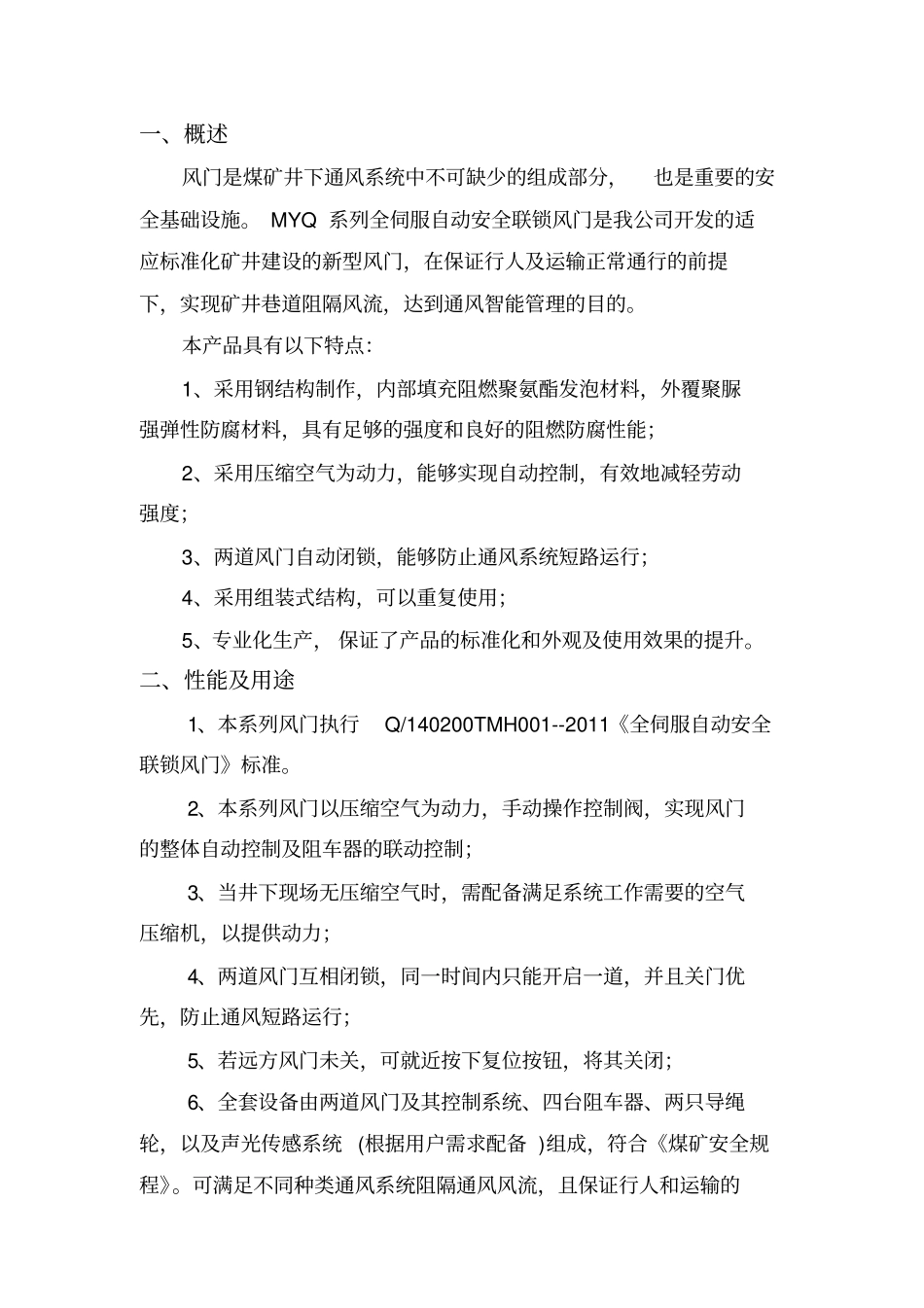

矿用风门说明书_第1页
1/6

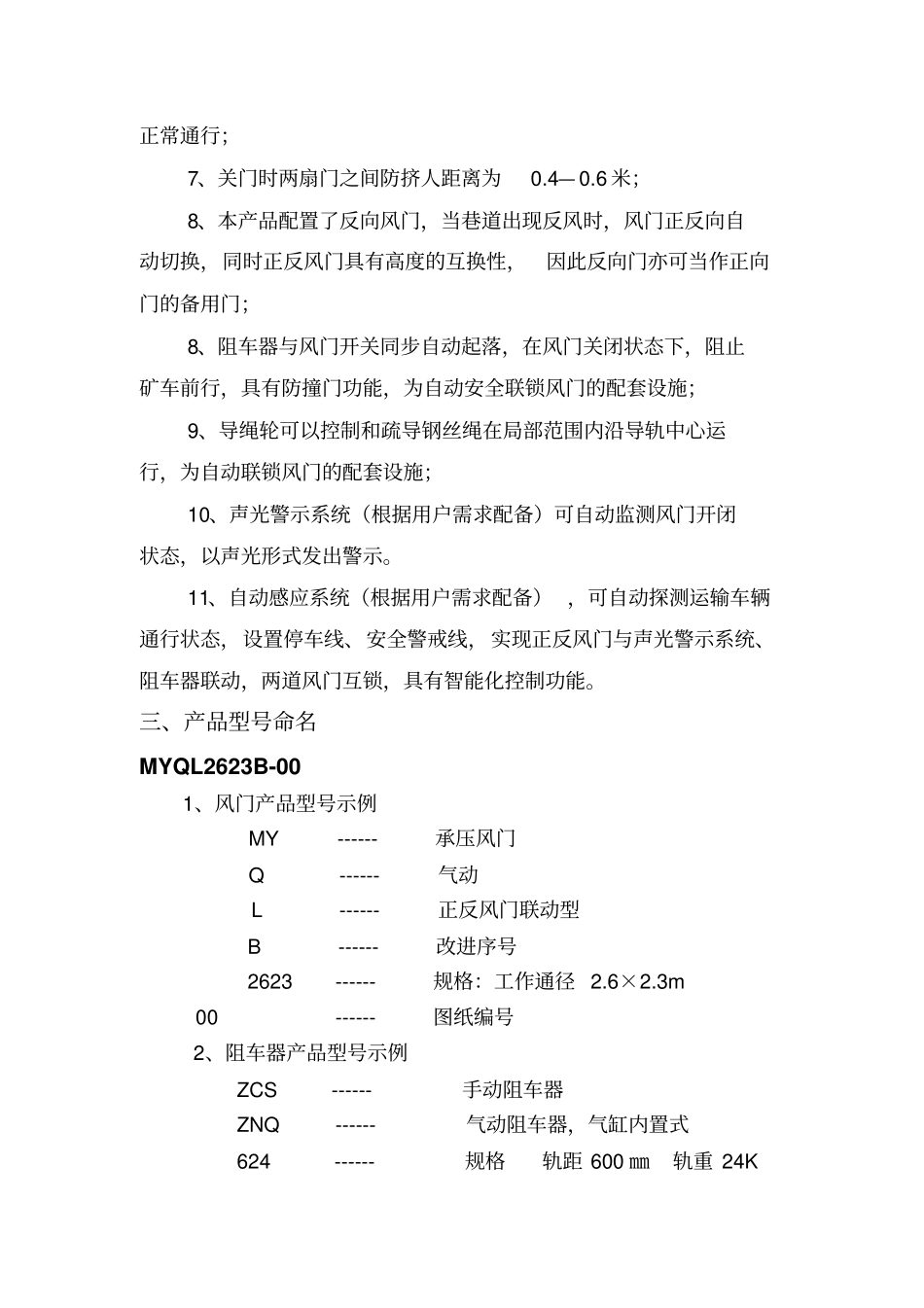

矿用风门说明书_第2页
2/6

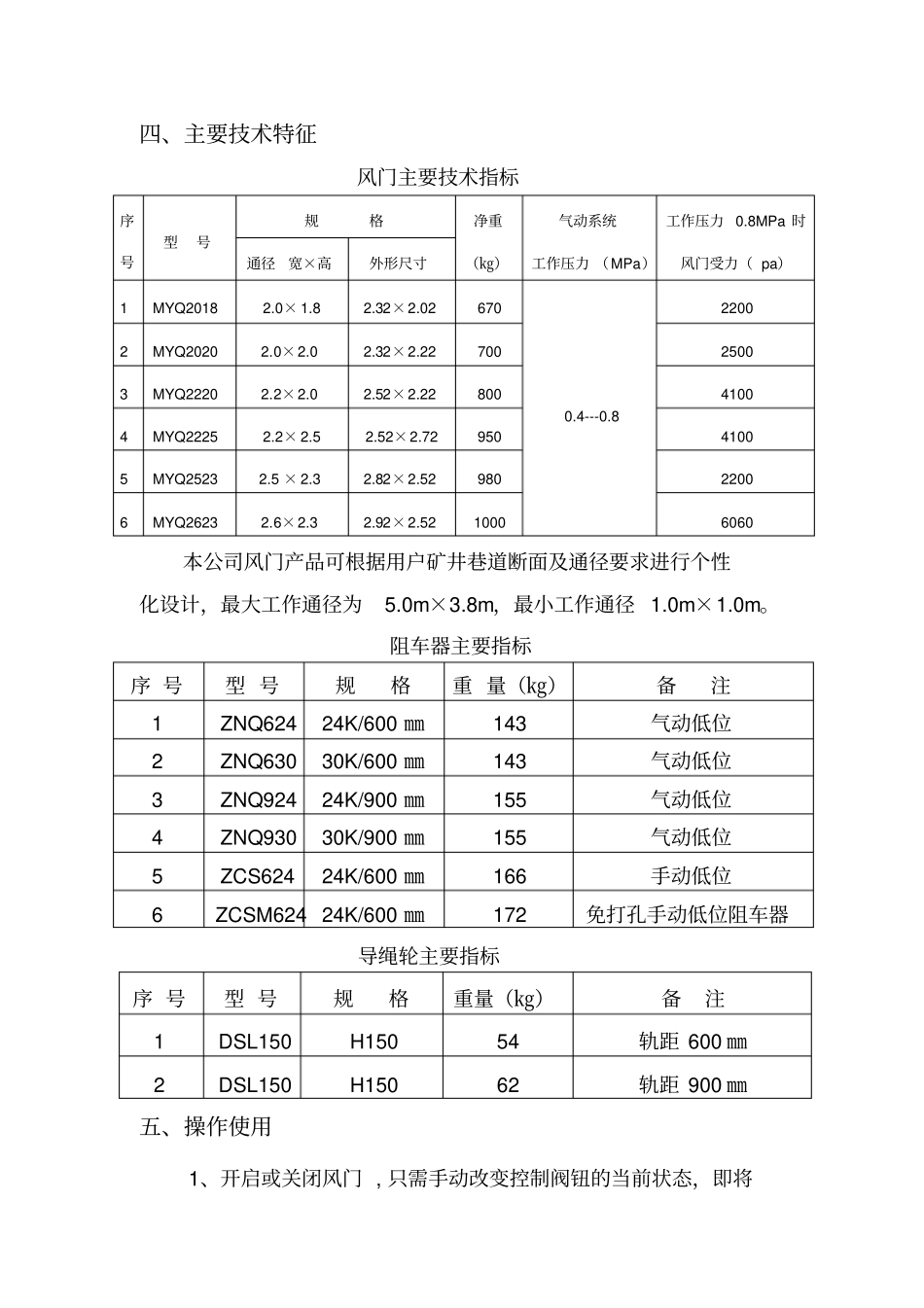

矿用风门说明书_第3页
3/6
一、概述风门是煤矿井下通风系统中不可缺少的组成部分,也是重要的安全基础设施。 MYQ 系列全伺服自动安全联锁风门是我公司开发的适应标准化矿井建设的新型风门,在保证行人及运输正常通行的前提下,实现矿井巷道阻隔风流,达到通风智能管理的目的。本产品具有以下特点:1、采用钢结构制作,内部填充阻燃聚氨酯发泡材料,外覆聚脲强弹性防腐材料,具有足够的强度和良好的阻燃防腐性能;2、采用压缩空气为动力,能够实现自动控制,有效地减轻劳动强度;3、两道风门自动闭锁,能够防止通风系统短路运行;4、采用组装式结构,可以重复使用;5、专业化生产, 保证了产品的标准化和外观及使用效果的提升。二、性能及用途1、本系列风门执行Q/140200TMH001--2011《全伺服自动安全联锁风门》标准。2、本系列风门以压缩空气为动力,手动操作控制阀,实现风门的整体自动控制及阻车器的联动控制;3、当井下现场无压缩空气时,需配备满足系统工作需要的空气压缩机,以提供动力;4、两道风门互相闭锁,同一时间内只能开启一道,并且关门优先,防止通风短路运行;5、若远方风门未关,可就近按下复位按钮,将其关闭;6、全套设备由两道风门及其控制系统、四台阻车器、两只导绳轮,以及声光传感系统 (根据用户需求配备 )组成,符合《煤矿安全规程》。可满足不同种类通风系统阻隔通风风流,且保证行人和运输的正常通行;7、关门时两扇门之间防挤人距离为0.4— 0.6 米;8、本产品配置了反向风门,当巷道出现反风时,风门正反向自动切换,同时正反风门具有高度的互换性,因此反向门亦可当作正向门的备用门;8、阻车器与风门开关同步自动起落,在风门关闭状态下,阻止矿车前行,具有防撞门功能,为自动安全联锁风门的配套设施;9、导绳轮可以控制和疏导钢丝绳在局部范围内沿导轨中心运行,为自动联锁风门的配套设施;10、声光警示系统(根据用户需求配备)可自动监测风门开闭状态,以声光形式发出警示。11、自动感应系统(根据用户需求配备) ,可自动探测运输车辆通行状态,设置停车线、安全警戒线,实现正反风门与声光警示系统、阻车器联动,两道风门互锁,具有智能化控制功能。三、产品型号命名MYQL2623B-00 1、风门产品型号示例MY ------ 承压风门Q ------ 气动L ------ 正反风门联动型B ------ 改进序号2623 ------ 规格:工作通径 2.6×2.3m 00 ------ 图纸编号2、阻车器产品型号示例ZCS ------ 手动阻车器ZNQ ------ 气动阻车器,气...
