砂浆渗透仪说明书

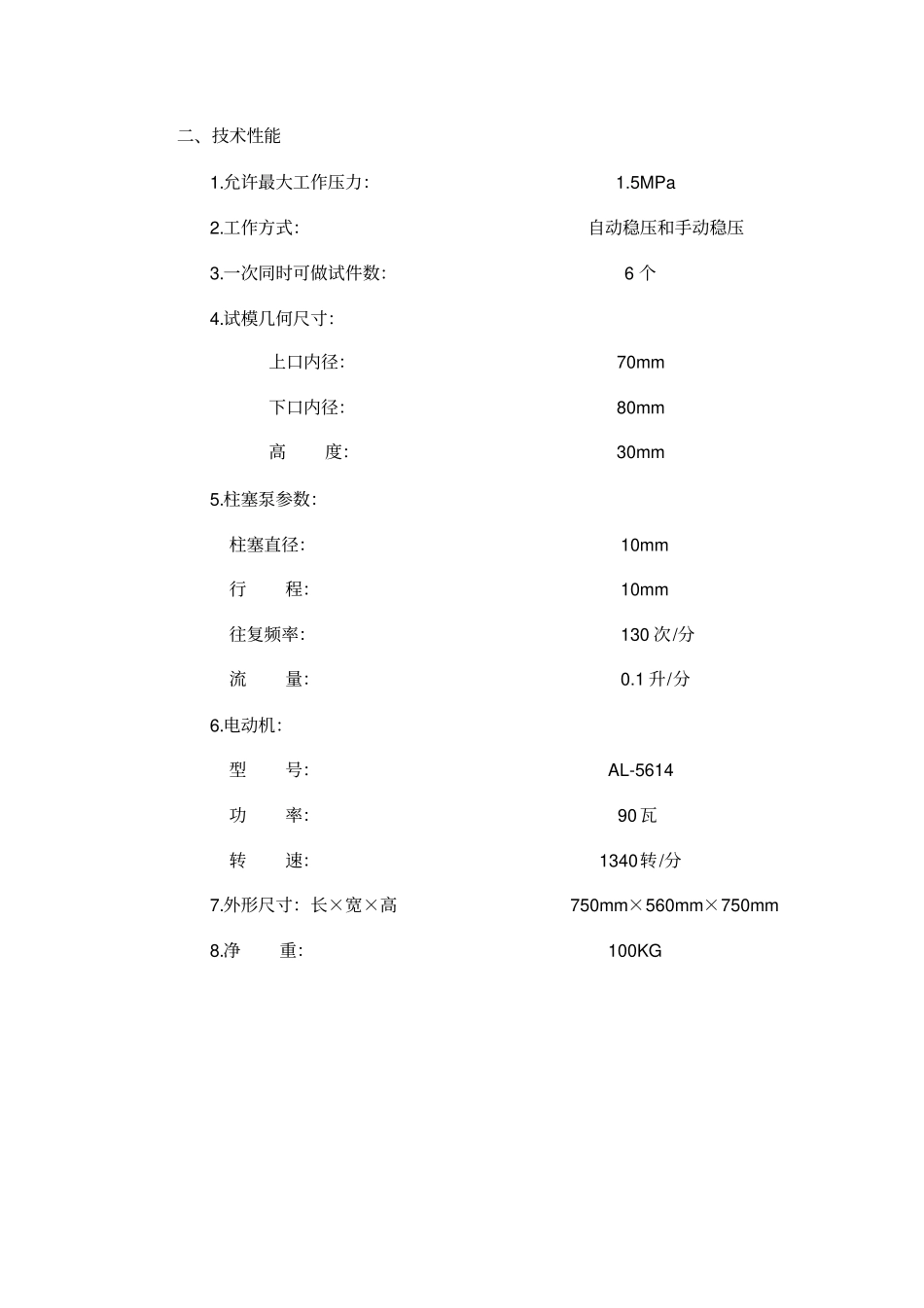

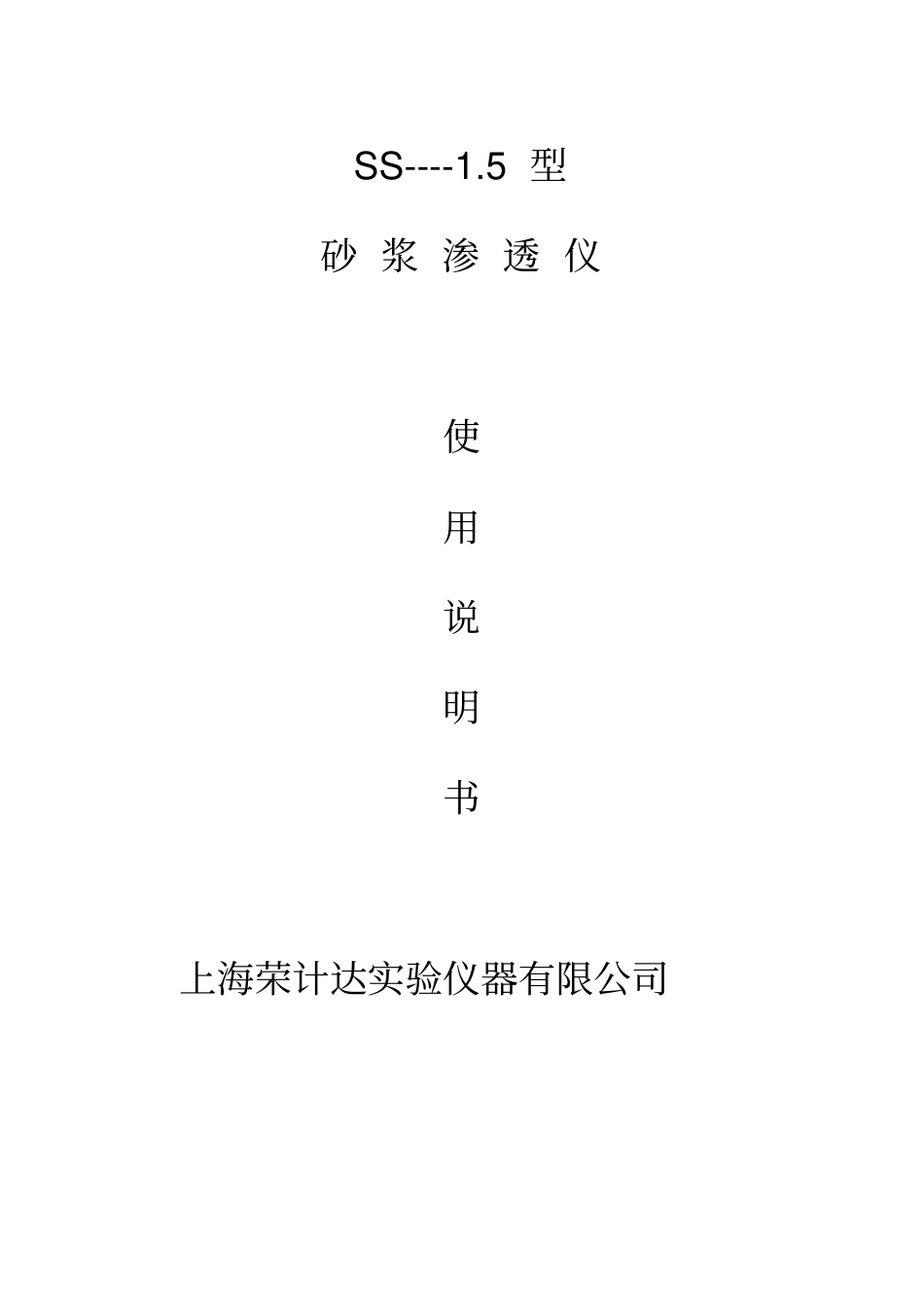

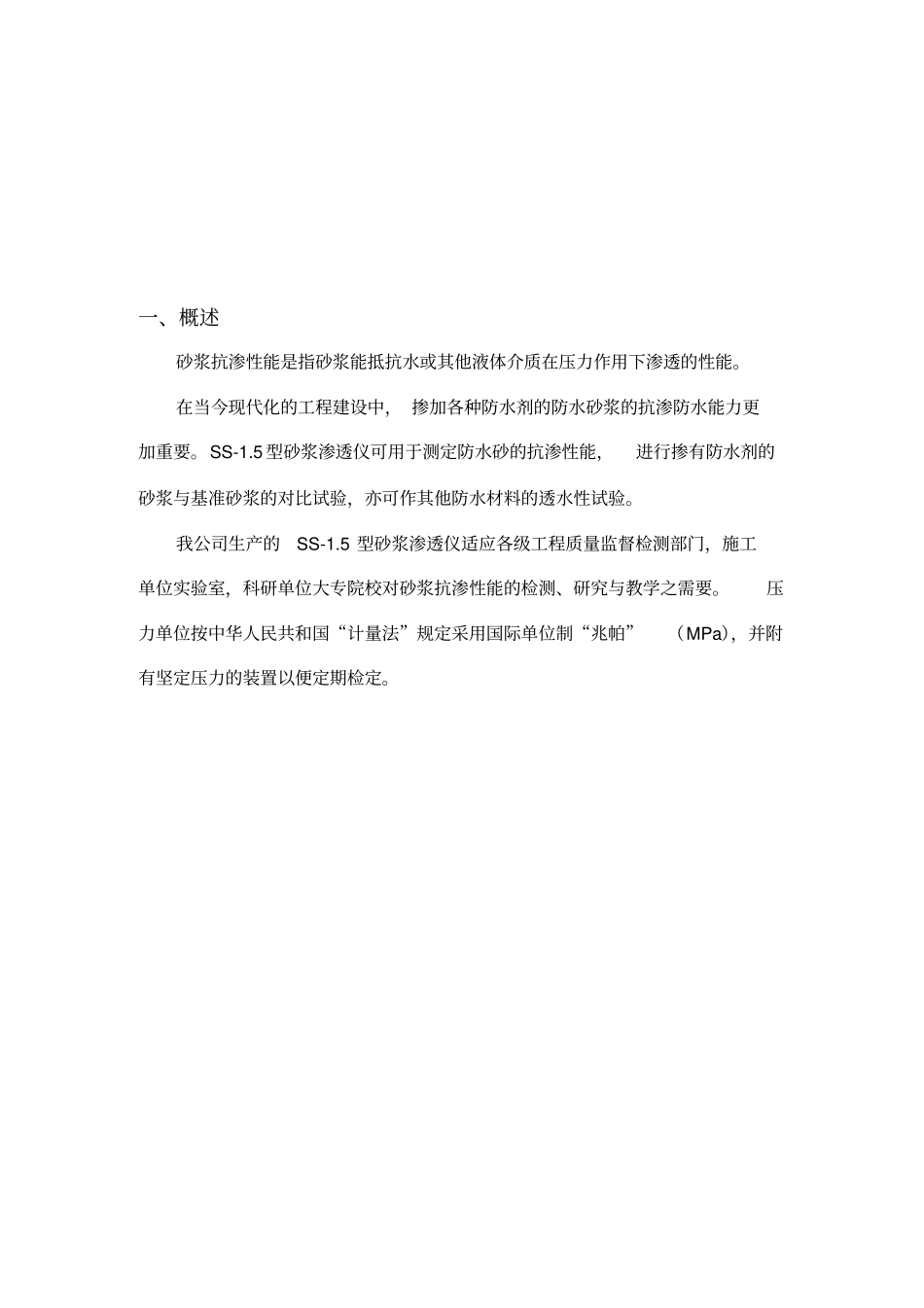

SS----1.5 型砂 浆 渗 透 仪使用说明书上海荣计达实验仪器有限公司一、概述砂浆抗渗性能是指砂浆能抵抗水或其他液体介质在压力作用下渗透的性能。在当今现代化的工程建设中， 掺加各种防水剂的防水砂浆的抗渗防水能力更加重要。SS-1.5 型砂浆渗透仪可用于测定防水砂的抗渗性能，进行掺有防水剂的砂浆与基准砂浆的对比试验，亦可作其他防水材料的透水性试验。我公司生产的SS-1.5 型砂浆渗透仪适应各级工程质量监督检测部门，施工单位实验室，科研单位大专院校对砂浆抗渗性能的检测、研究与教学之需要。压力单位按中华人民共和国“计量法”规定采用国际单位制“兆帕”（MPa），并附有坚定压力的装置以便定期检定。二、技术性能1.允许最大工作压力：1.5MPa 2.工作方式：自动稳压和手动稳压3.一次同时可做试件数：6 个4.试模几何尺寸：上口内径：70mm 下口内径：80mm 高度：30mm 5.柱塞泵参数：柱塞直径：10mm 行程：10mm 往复频率：130 次/分流量：0.1 升/分6.电动机：型号：AL-5614 功率：90 瓦转速：1340转/分7.外形尺寸：长×宽×高750mm×560mm×750mm 8.净重：100KG 三、结构原理SS-1.5型砂浆渗透仪是根据液压原理进行设计，以电动机拖动水泵施压， 通过管道与压力容器、控制阀、试模座等连接。压力由水泵输出进入压力容器。然后输送到各试件系统进行加载试验。管路中装有电接点压力表和电气控制系统，通过对电接点压力表内的电触点的调节，可以使压力在0.1-1.5MPa 的规定范围内进行恒压试验。SS-1.5型砂浆渗透仪设有电动和手动两种加压功能，每当停电或电控系统出现故障时，可采用手动〔在大皮带盘轮装上备用手柄即可进行〕加压进行工作，从而保持试件渗透试验的连续性。SS-1.5型砂浆渗透仪由机架试模、水泵、压力容器、控制阀压力表和电气控制等装置部分组成，各部件的结构和作用分述如下：（一）机架试模机架采用优质型钢焊接而成， 台面选用优质冷轧薄钢板制成， 平整、光滑。试模座固定在工作台面上，座的边缘割有沉割槽，槽孔内钻穿孔，试模内渗出的水由此孔流回盛水箱，从而保持台面干燥，整洁，经久耐用。试模用月牙板手固紧在试模座上，中间用O 型橡胶圈密封。（二）水泵部分水泵是以 90 瓦电动机为动力源。由皮带轮和齿轮进行两极变速，偏心轮旋转带动连杆和导柱， 从而驱使水泵柱塞作往复运动进行工作，由于水泵的流量很小，因此可视为供给试体的水压为静态。（三）压力容器压力容器是具有蓄水贮能并能...
