砖砌检查井技术交底

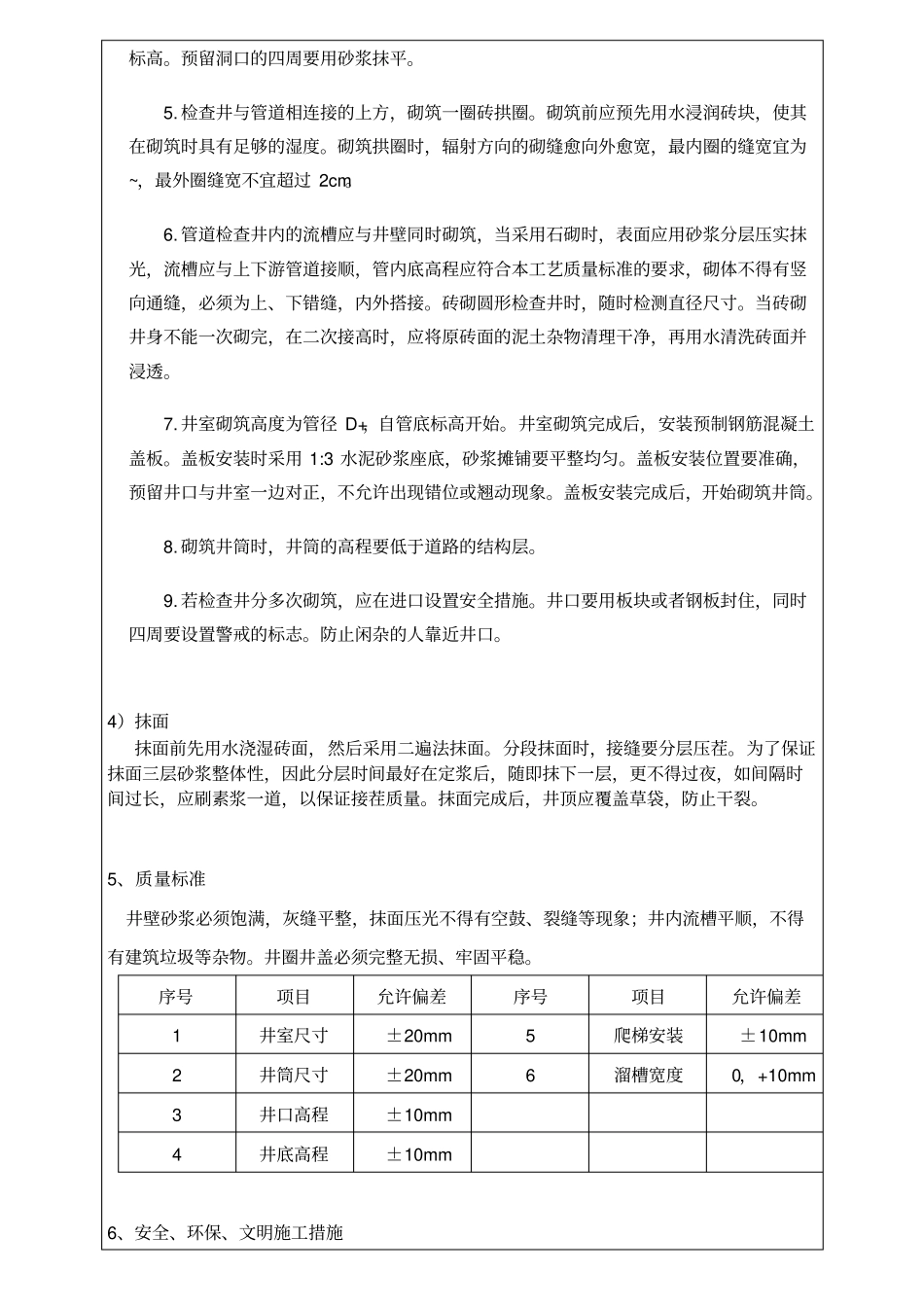

启东江海产业园道路及配套工程砖砌污水检查井砌筑技术交底交底单位名称：中铁四局集团江海产业园道路一标项目经理部编号：工 程 名 称启东江海产业园道路及配套工程污水检查井设计文件图号中国江海产业园启动区道路及配套工程施工图设计（一标段排水工程）施工部位经二路 K0+221~K1+217、启海路 K0+034~K0+221段交底日期2014年 4 月 25 日1、技术交底范围本交底适用于经二路 K0+221~K+217、启海路 K0+034~K0+221段范围内污水管检查井。2、设计情况污水检查井分为直径 1000mm和直径 1250mm两种，直径 1250mm检查井均为交汇管道检查井。检查井均为流槽式砖砌体。3、开始施工的条件及施工准备工作检查井底板已安装完毕，管道铺设完成。主要材料：MU15砖、黄沙、水泥、包塑铁爬梯。材料全部就位，现场取水设施全部完成。4、施工工艺施工顺序复核高程、尺寸→检查材料质量→砌筑井身→抹面各工序技术要点1）复核高程、尺寸由现场测量人员现场复测，检查高程、尺寸是否符合设计要求。2）检测材料质量要求进场的所有材料有试验部送检的报告， MU15砖吸水率不大于 20%，采用 425水泥。黄沙含泥量不大于 5%。一旦发现不合格材料，不得使用，及时更换合格材料。3）砌筑井身1. 砌筑之前用水冲净基础后，先铺一层砂浆，厚 1cm，再压砖砌筑。2. 砖砌体之间必须做到满铺满挤，砖与砖间灰缝保持1cm。外缝应用砖渣嵌平。平整大面向外，砌完一层后，再灌一次砂浆，使缝隙内砂浆饱满，然后再铺浆砌筑上一层砖，上下两层砖之间竖缝错开。井内壁砖缝应采用缩口灰，井身砌完后，应将表面浮灰残渣扫净。3. 砌筑井身的同时，应同时安装包塑爬梯。不能直接安装在水平缝内，应保证连接处砂浆饱满，位置应准确，踏步安装后，在砌筑砂浆未达到规定抗压强度前不得踩踏。包塑爬梯应保持在同一直线上，用线锤确保爬梯均在一条直线之上。4. 在砌筑检查井井身，应预先预留管道洞口，由现场测量人员确定预留洞口的位置、标高。预留洞口的四周要用砂浆抹平。5. 检查井与管道相连接的上方，砌筑一圈砖拱圈。砌筑前应预先用水浸润砖块，使其在砌筑时具有足够的湿度。砌筑拱圈时，辐射方向的砌缝愈向外愈宽，最内圈的缝宽宜为~，最外圈缝宽不宜超过 2cm。6. 管道检查井内的流槽应与井壁同时砌筑，当采用石砌时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求，砌体不得有竖向通缝，必须为上、下错缝，内外搭接。砖...
