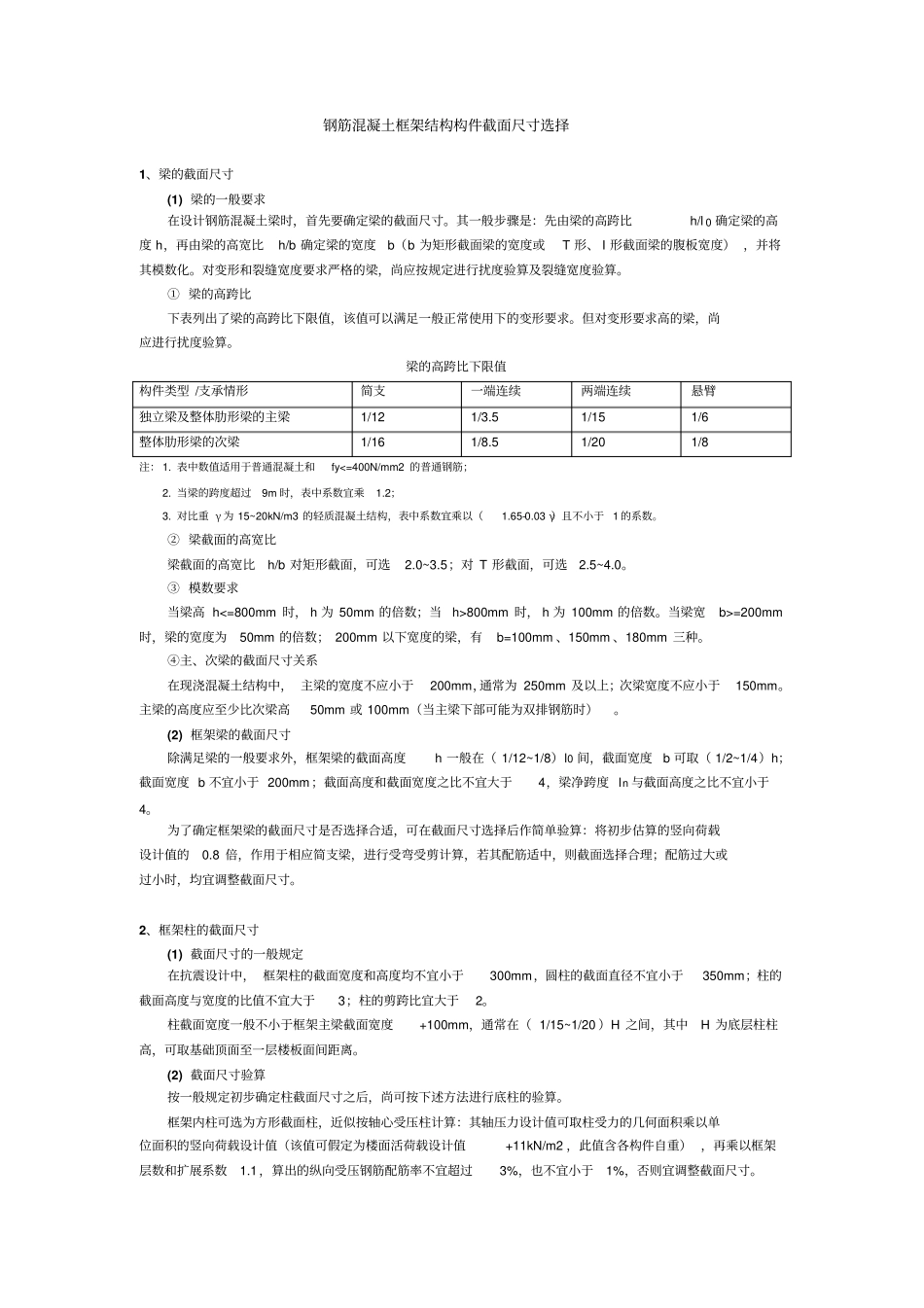

钢筋混凝土框架结构构件截面尺寸选择1、梁的截面尺寸(1) 梁的一般要求在设计钢筋混凝土梁时，首先要确定梁的截面尺寸。其一般步骤是：先由梁的高跨比h/l 0 确定梁的高度 h，再由梁的高宽比h/b 确定梁的宽度b（b 为矩形截面梁的宽度或T 形、 I 形截面梁的腹板宽度） ，并将其模数化。对变形和裂缝宽度要求严格的梁，尚应按规定进行扰度验算及裂缝宽度验算。① 梁的高跨比下表列出了梁的高跨比下限值，该值可以满足一般正常使用下的变形要求。但对变形要求高的梁，尚应进行扰度验算。梁的高跨比下限值构件类型 /支承情形简支一端连续两端连续悬臂独立梁及整体肋形梁的主梁1/12 1/3.5 1/15 1/6 整体肋形梁的次梁1/16 1/8.5 1/20 1/8 注： 1. 表中数值适用于普通混凝土和fy<=400N/mm2 的普通钢筋；2. 当梁的跨度超过9m 时，表中系数宜乘1.2；3. 对比重 γ 为 15~20kN/m3 的轻质混凝土结构，表中系数宜乘以（1.65-0.03 γ）且不小于1 的系数。② 梁截面的高宽比梁截面的高宽比h/b 对矩形截面，可选2.0~3.5；对 T 形截面，可选2.5~4.0。③ 模数要求当梁高 h<=800mm 时， h 为 50mm 的倍数；当h>800mm 时， h 为 100mm 的倍数。当梁宽b>=200mm时，梁的宽度为50mm 的倍数； 200mm 以下宽度的梁，有b=100mm 、150mm 、180mm 三种。④主、次梁的截面尺寸关系在现浇混凝土结构中， 主梁的宽度不应小于200mm，通常为 250mm 及以上；次梁宽度不应小于150mm。主梁的高度应至少比次梁高50mm 或 100mm（当主梁下部可能为双排钢筋时）。(2) 框架梁的截面尺寸除满足梁的一般要求外，框架梁的截面高度h 一般在（ 1/12~1/8）l0 间，截面宽度b 可取（ 1/2~1/4）h；截面宽度 b 不宜小于 200mm；截面高度和截面宽度之比不宜大于4，梁净跨度 ln 与截面高度之比不宜小于4。为了确定框架梁的截面尺寸是否选择合适，可在截面尺寸选择后作简单验算：将初步估算的竖向荷载设计值的0.8 倍，作用于相应简支梁，进行受弯受剪计算，若其配筋适中，则截面选择合理；配筋过大或过小时，均宜调整截面尺寸。2、框架柱的截面尺寸(1) 截面尺寸的一般规定在抗震设计中， 框架柱的截面宽度和高度均不宜小于300mm，圆柱的截面直径不宜小于350mm；柱的截面高度与宽度的比值不宜大于3；柱的剪跨比宜大于2。柱截面宽度一般不小于框架主梁截面宽度+100mm，通常在（ 1/15~1/20 ）H 之间，其中H 为底层柱柱高，可取基...
