砼防渗墙施工方案

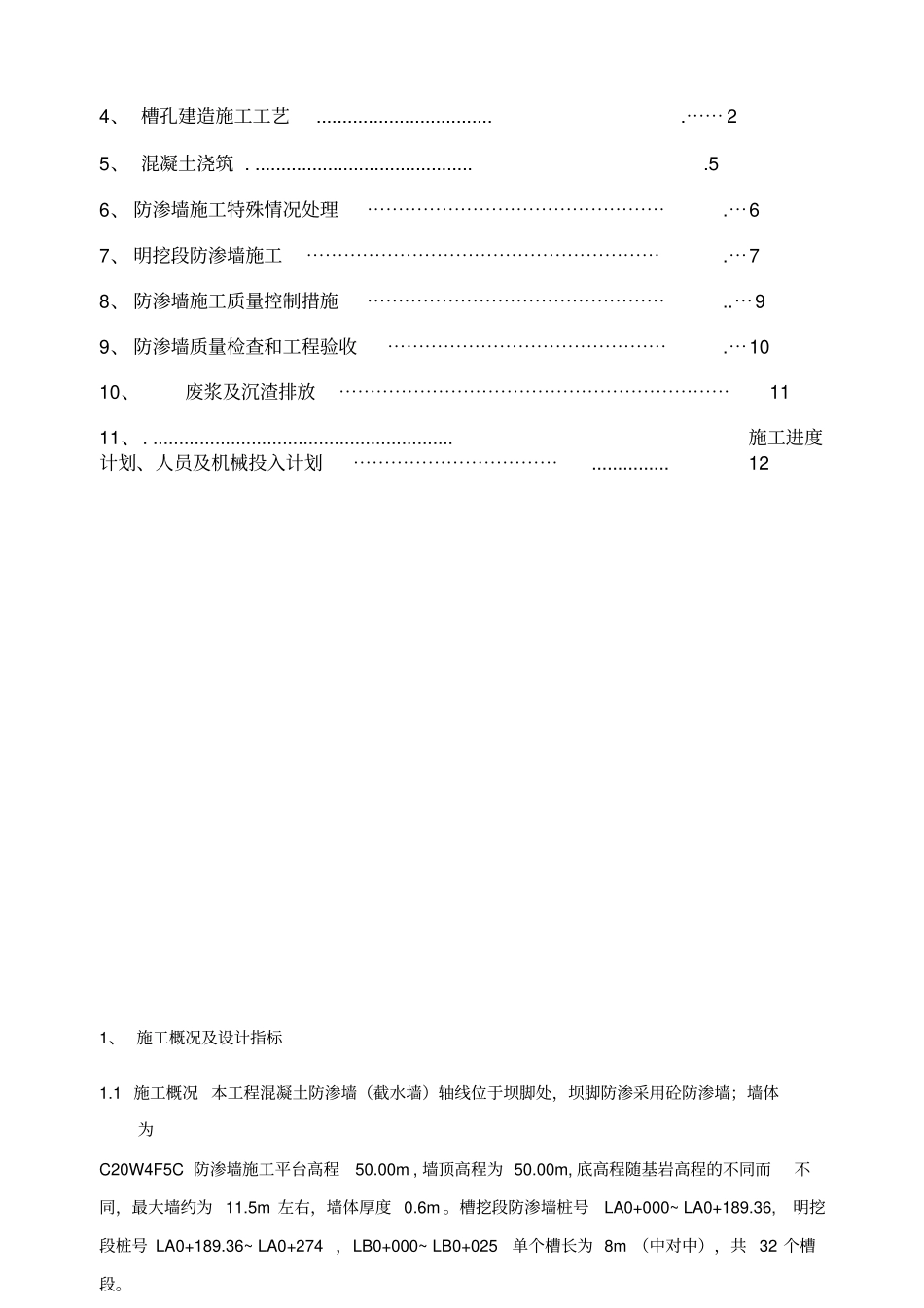

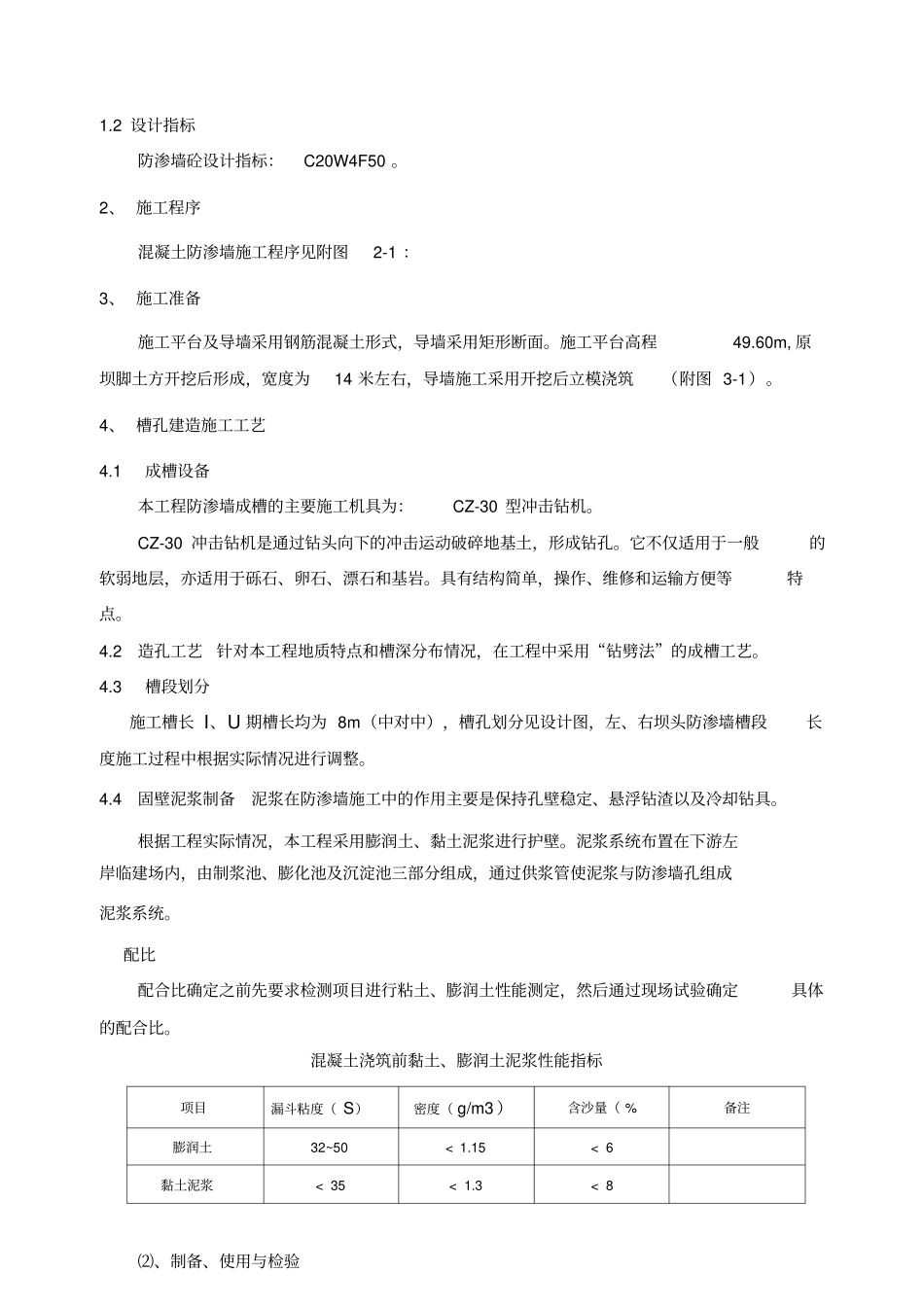

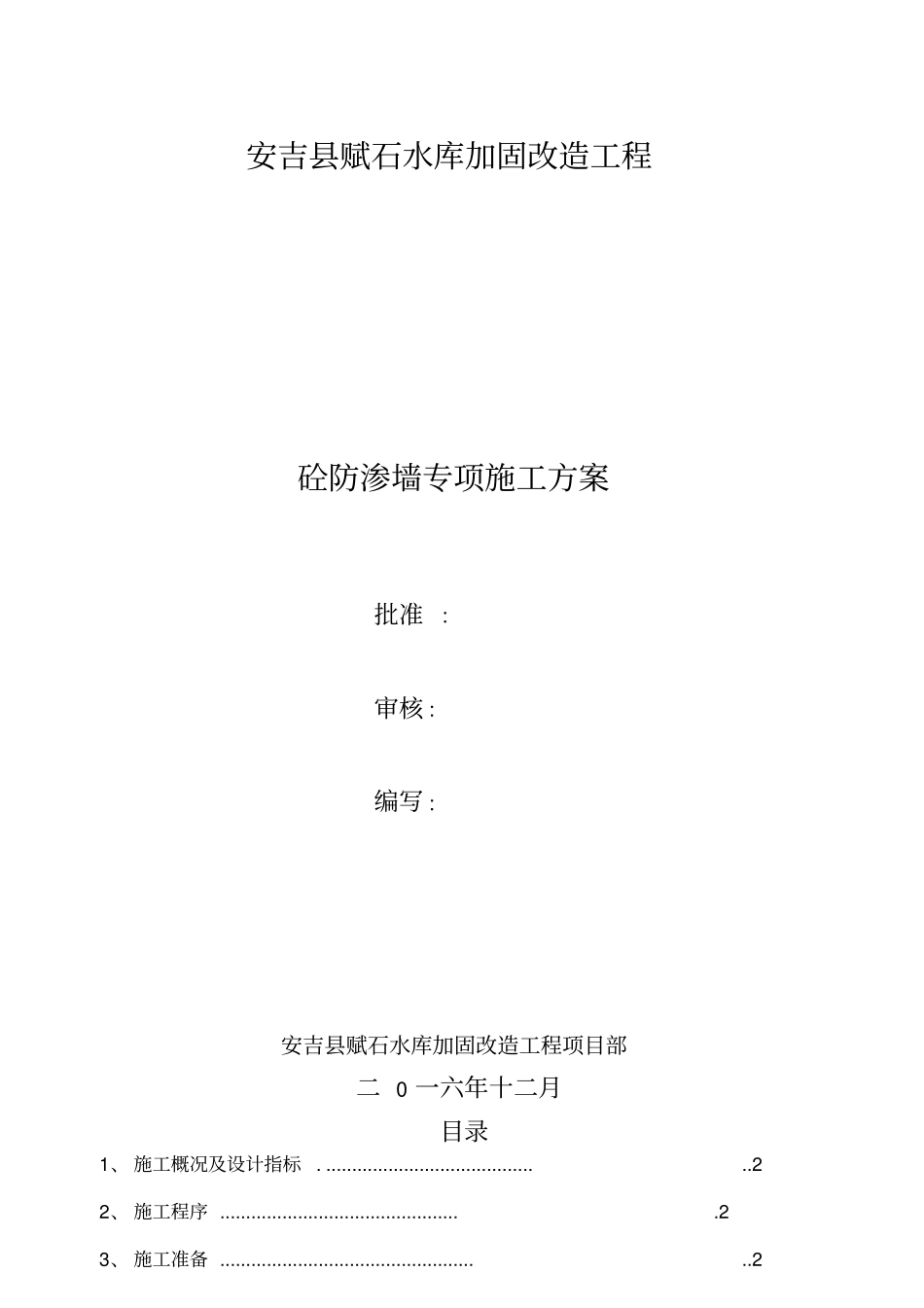

安吉县赋石水库加固改造工程砼防渗墙专项施工方案批准:审核 :编写 :安吉县赋石水库加固改造工程项目部二 0 一六年十二月目录1、 施工概况及设计指标. ........................................ ..22、 施工程序 .............................................. .23、 施工准备 ................................................. ..24、 槽孔建造施工工艺.................................. .⋯⋯ 25、 混凝土浇筑 . .......................................... .56、 防渗墙施工特殊情况处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯67、 明挖段防渗墙施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯78、 防渗墙施工质量控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯99、 防渗墙质量检查和工程验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯1010、废浆及沉渣排放⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1111、. .......................................................... 施工进度计划、人员及机械投入计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ............... 121、 施工概况及设计指标1.1 施工概况 本工程混凝土防渗墙（截水墙）轴线位于坝脚处，坝脚防渗采用砼防渗墙；墙体为C20W4F5C 防渗墙施工平台高程50.00m , 墙顶高程为 50.00m, 底高程随基岩高程的不同而不同，最大墙约为 11.5m 左右，墙体厚度 0.6m 。槽挖段防渗墙桩号LA0+000~ LA0+189.36, 明挖段桩号 LA0+189.36~ LA0+274 ，LB0+000~ LB0+025单个槽长为 8m （中对中），共 32 个槽段。1.2 设计指标防渗墙砼设计指标：C20W4F50 。2、 施工程序混凝土防渗墙施工程序见附图2-1 ：3、 施工准备施工平台及导墙采用钢筋混凝土形式，导墙采用矩形断面。施工平台高程49.60m, 原坝脚土方开挖后形成，宽度为14 米左右，导墙施工采用开挖后立模浇筑（附图 3-1）。4、 槽孔建造施工工艺4.1 成槽设备本工程防渗墙成槽的主要施工机具为：CZ-30 型冲击钻机。CZ-30 冲击钻机是通过钻头向下的冲击运动破碎地基土，形成钻孔。它不仅适用于一般的软弱地层，亦适用于砾石、卵石、漂石和基岩。具有结构简单，操作、维修和运输方便等特点。4.2 造孔工艺针对本工程地质特点和槽深分布情况，在工程中采用“钻劈法”的成槽工艺。4.3 槽段划分施工槽长 I、U 期槽长均为 8m（中对中），槽孔划分见设计图，左、右坝头防渗墙槽段长度施工过程中根据实际情...
