硫化碱生产工艺流程

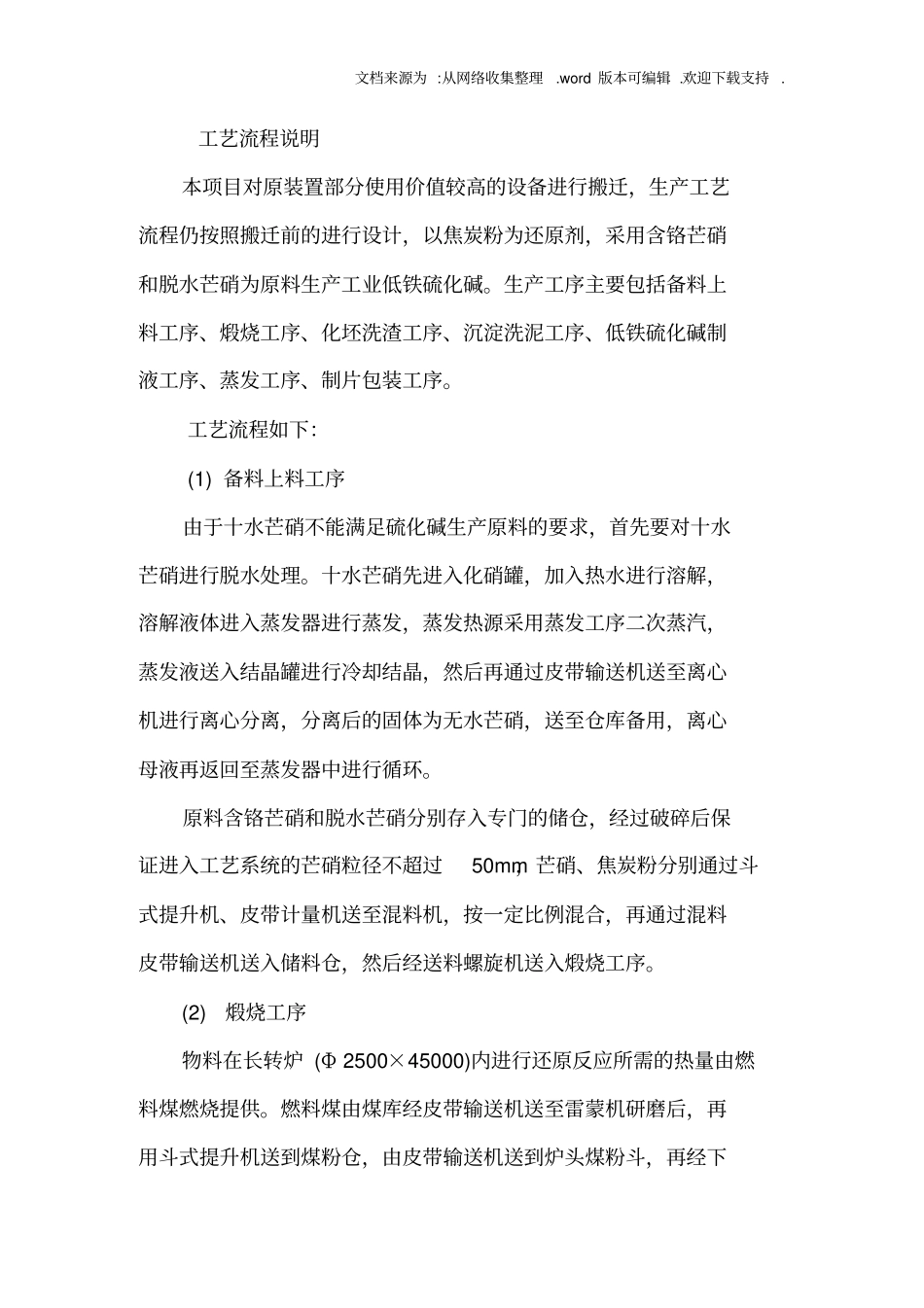

硫化碱生产工艺流程_第1页
1/12

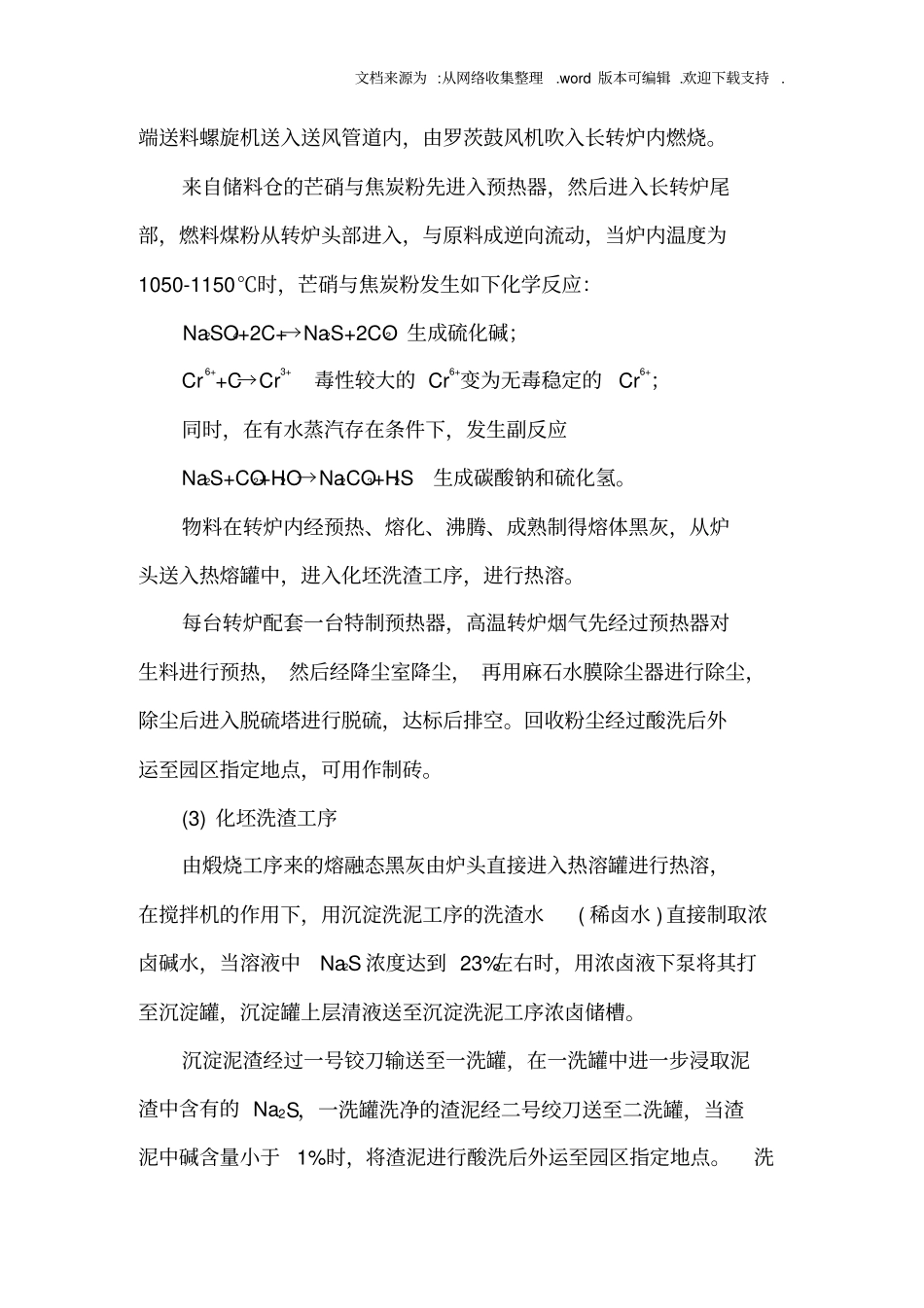

硫化碱生产工艺流程_第2页
2/12

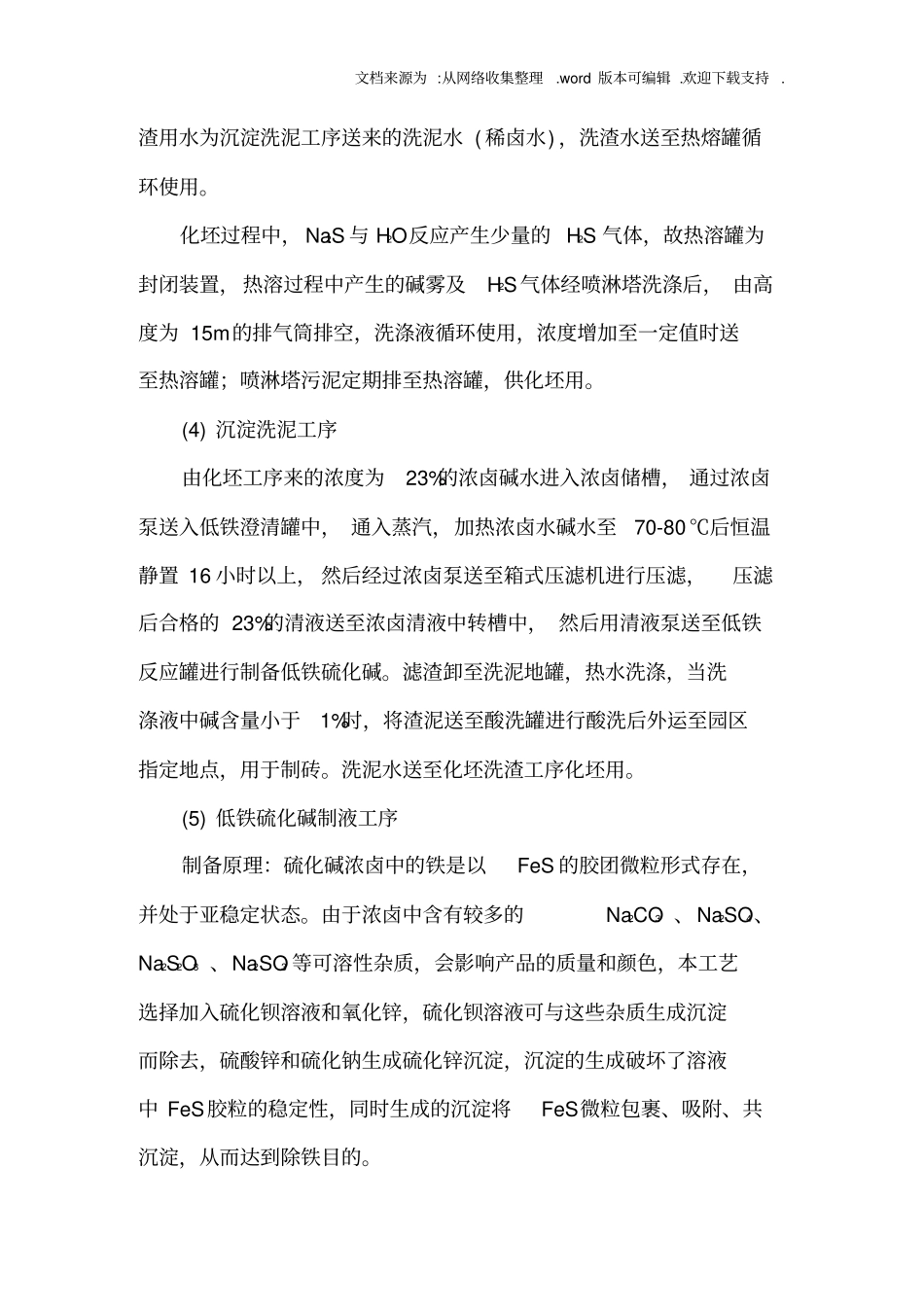

硫化碱生产工艺流程_第3页
3/12
文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 工艺流程说明本项目对原装置部分使用价值较高的设备进行搬迁,生产工艺流程仍按照搬迁前的进行设计,以焦炭粉为还原剂,采用含铬芒硝和脱水芒硝为原料生产工业低铁硫化碱。生产工序主要包括备料上料工序、煅烧工序、化坯洗渣工序、沉淀洗泥工序、低铁硫化碱制液工序、蒸发工序、制片包装工序。工艺流程如下:(1) 备料上料工序由于十水芒硝不能满足硫化碱生产原料的要求,首先要对十水芒硝进行脱水处理。十水芒硝先进入化硝罐,加入热水进行溶解,溶解液体进入蒸发器进行蒸发,蒸发热源采用蒸发工序二次蒸汽,蒸发液送入结晶罐进行冷却结晶,然后再通过皮带输送机送至离心机进行离心分离,分离后的固体为无水芒硝,送至仓库备用,离心母液再返回至蒸发器中进行循环。原料含铬芒硝和脱水芒硝分别存入专门的储仓,经过破碎后保证进入工艺系统的芒硝粒径不超过50mm,芒硝、焦炭粉分别通过斗式提升机、皮带计量机送至混料机,按一定比例混合,再通过混料皮带输送机送入储料仓,然后经送料螺旋机送入煅烧工序。(2) 煅烧工序物料在长转炉 (Φ 2500×45000)内进行还原反应所需的热量由燃料煤燃烧提供。燃料煤由煤库经皮带输送机送至雷蒙机研磨后,再用斗式提升机送到煤粉仓,由皮带输送机送到炉头煤粉斗,再经下文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 端送料螺旋机送入送风管道内,由罗茨鼓风机吹入长转炉内燃烧。来自储料仓的芒硝与焦炭粉先进入预热器,然后进入长转炉尾部,燃料煤粉从转炉头部进入,与原料成逆向流动,当炉内温度为1050-1150℃时,芒硝与焦炭粉发生如下化学反应:Na2SO4+2C+→Na2S+2CO2 生成硫化碱;Cr6++C→Cr3+ 毒性较大的 Cr6+变为无毒稳定的Cr6+;同时,在有水蒸汽存在条件下,发生副反应Na2S+CO2+H2O→Na2CO3+H2S 生成碳酸钠和硫化氢。物料在转炉内经预热、熔化、沸腾、成熟制得熔体黑灰,从炉头送入热熔罐中,进入化坯洗渣工序,进行热溶。每台转炉配套一台特制预热器,高温转炉烟气先经过预热器对生料进行预热, 然后经降尘室降尘, 再用麻石水膜除尘器进行除尘,除尘后进入脱硫塔进行脱硫,达标后排空。回收粉尘经过酸洗后外运至园区指定地点,可用作制砖。(3) 化坯洗渣工序由煅烧工序来的熔融态黑灰由炉头直接进入热溶罐进行热溶,在搅拌机的作用下,用沉淀洗泥工序的洗渣水( 稀卤水 )直接制取浓卤碱水,当溶液中Na2...
