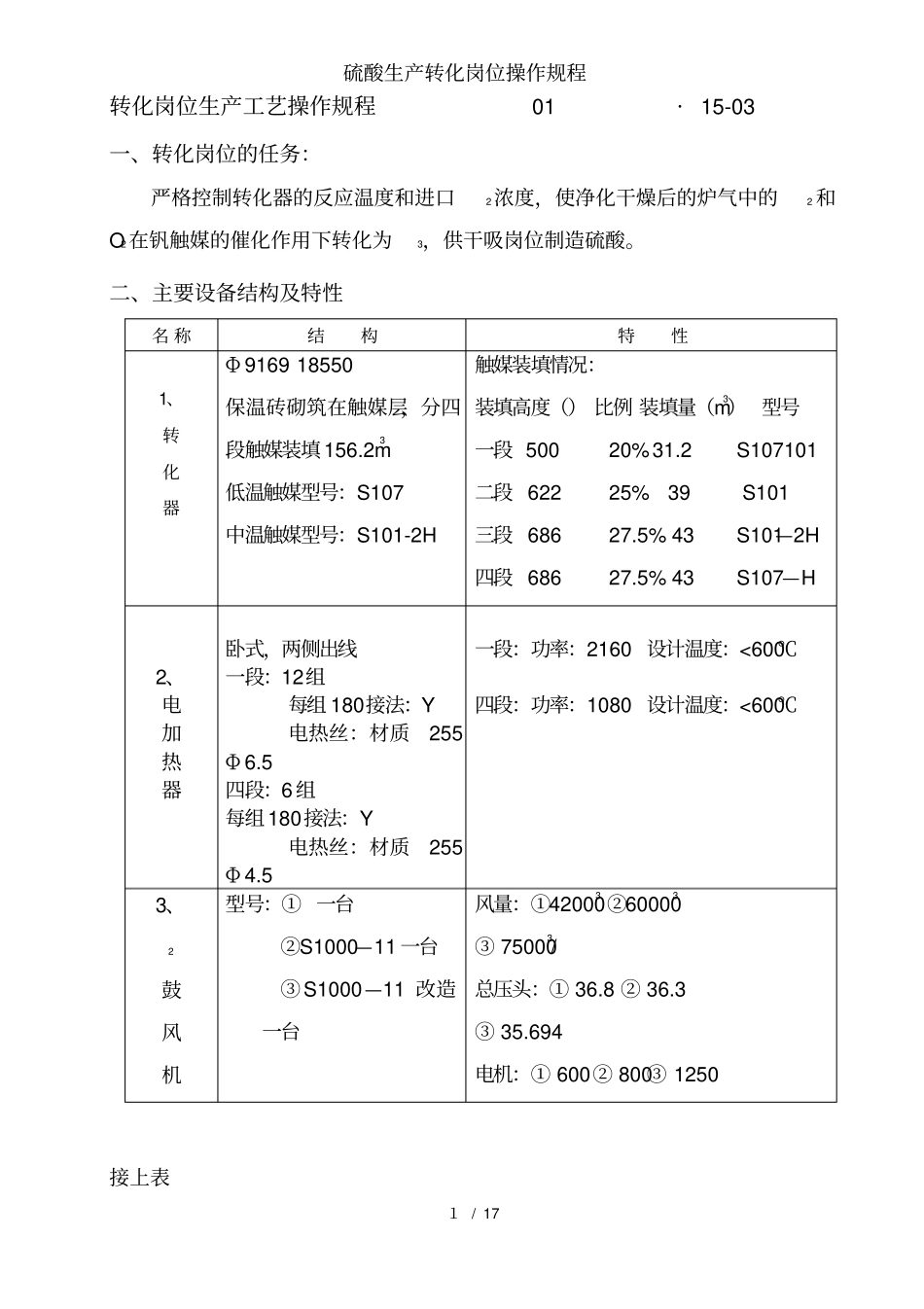

硫酸生产转化岗位操作规程０ / 17 转化岗位生产工艺操作规程01· 15-03 文 件状 态分 发序 号编 制年月日审 核年月日批 准年月日硫酸生产转化岗位操作规程１ / 17 转化岗位生产工艺操作规程 01·15-03一、转化岗位的任务：严格控制转化器的反应温度和进口2浓度，使净化干燥后的炉气中的2 和O2在钒触媒的催化作用下转化为3，供干吸岗位制造硫酸。二、主要设备结构及特性名 称结构特性1、转化器Φ 9169 18550 保温砖砌筑在触媒层，分四段触媒装填156.2m3低温触媒型号：S107 中温触媒型号：S101-2H 触媒装填情况：装填高度（） 比例 装填量（m3） 型号一段 500 20% 31.2 S107101 二段 622 25% 39 S101 三段 686 27.5% 43 S101—2H 四段 686 27.5% 43 S107 —H 2、电加热器卧式，两侧出线一段：12组每组 180 接法：Y 电热丝：材质255 Φ 6.5 四段：6 组每组180 接法：Y 电热丝：材质255 Φ 4.5 一段：功率：2160 设计温度：<600℃四段：功率：1080 设计温度：<600℃3、2鼓风机型号：① 一台②S1000 —11 一台③S1000 —11 改造一台风量：①420003 ②600003③ 750003/ 总压头：① 36.8 ② 36.3 ③ 35.694 电机：① 600 ② 800③ 1250 接上表硫酸生产转化岗位操作规程２ / 17 4、热交换器六台中部布管，壳体分上、中、下壳体直径管数×管长换热面积（）（） (m2) Ⅰ 4790 1207 ×5500 1102 Ⅱ 4340 1207 ×6000 1200 Ⅲa5010 1207 ×6500 1304 Ⅲb5010 1207 ×6500 1304 Ⅳa4790 1071 ×6500 1157 Ⅳb4790 1071 ×6500 1157 工作温度物 料管内管外管内管外Ⅰ 561-462 310-414 3 2 Ⅱ 512-427 306-412 3 2 Ⅲa331-445 70-200 3 2 Ⅲb331-462 200-311 3 2 Ⅳa216-322 90-200 3 2 Ⅳb322-428 200-308 3 2 5、主油 泵两台① 卧式龄轮泵②立式龄轮泵① 卧式： 4 1440r· p· m 150m3 200 ② 立式： 7.5 1450r· p· a 160m3 500 三、工艺流程说明净化、干燥后的2炉气，经2 鼓风机加压后依次进入热交换器Ⅲa、Ⅲb、I的壳程，分别与管内来自转化器三段及一段触媒层出口的高温转化气换热，使 I 热交换器壳程出口炉温度达410℃左右，进入转化器一段， 在钒触媒作用下， 2 氧化成3，并放出大量的热后， 进入热交换器 I 的管程换热至 450— 470℃左右，进入转化二段触媒层继续进行反应，...
