创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日调试步伐之欧侯瑞魂创作创作时间：二零二一年六月三十日不论采纳分块调试, 还是整体调试 , 通常电子电路的调试步伐如下：1．检查电路任何组装好的电子电路, 在通电调试之前, 必需认真检查电路连线是否有毛病
对比电路图 , 按一定的顺序逐级对应检查
特别要注意检查电源是否接错 , 电源与地是否有短路, 二极管方向 和电解电容的极性是否接反 , 集成电路和晶体管的引脚是否接错 , 轻轻拔一拔元器件, 观察焊点是否牢固, 等等
2．通电观察一定要调试好所需要的电源电压数值, 并确定电路板电源端无短路现象后 , 才华给电路接通电源
电源一经接通 , 不要急于用仪器观测波形和数据, 而是要 观察是否有异常现象, 如冒烟、异常气味、放电的声光、元器件发烫等
如果有 , 不要惊慌失措 , 而应立即关断电源, 待排除故障后方可重新接通电源
然后 , 再丈量每个集成块的电源引脚电压是否正常, 以确信集成电路是否已通电工作

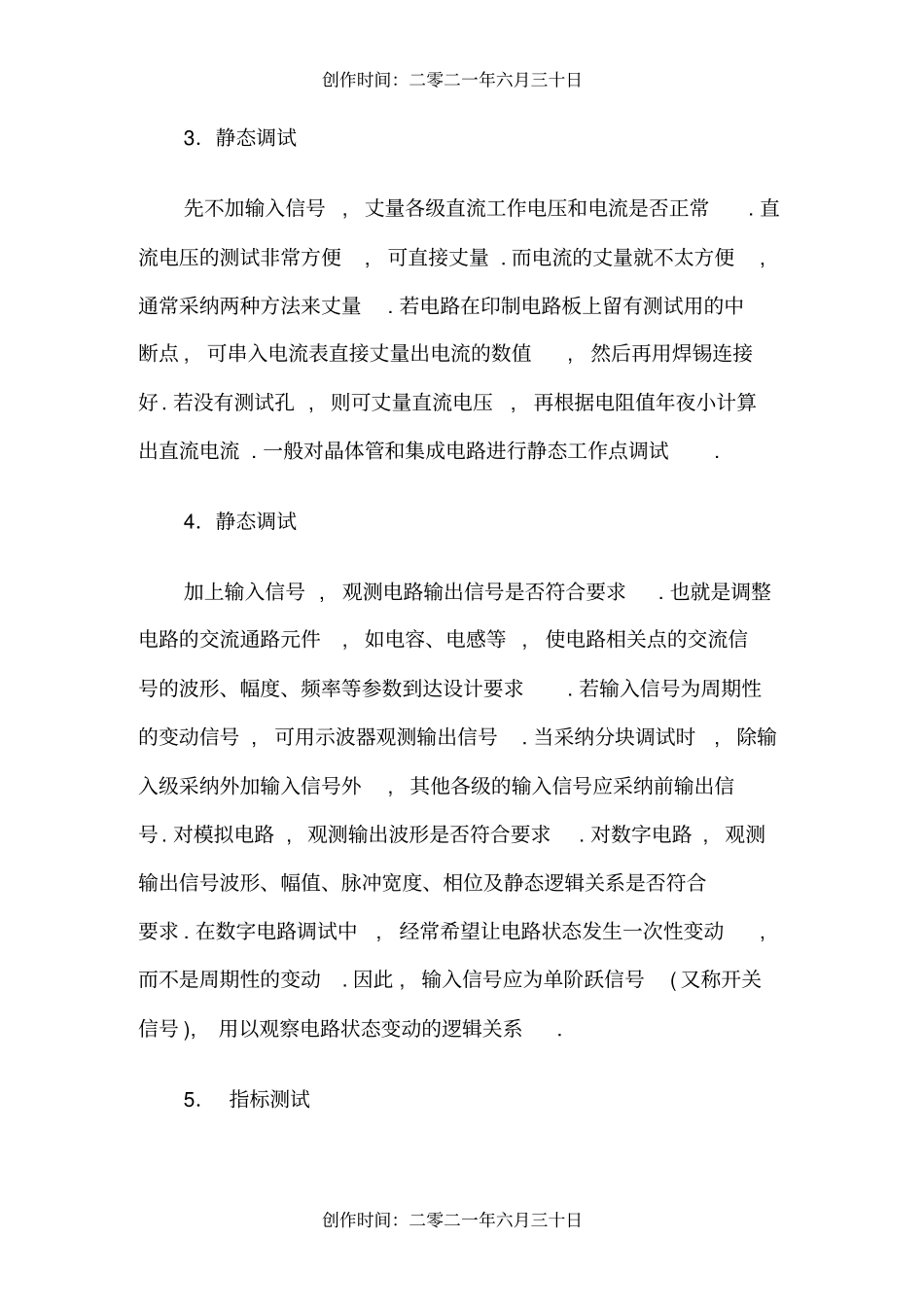

创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日3．静态调试先不加输入信号, 丈量各级直流工作电压和电流是否正常
直流电压的测试非常方便, 可直接丈量
而电流的丈量就不太方便, 通常采纳两种方法来丈量
若电路在印制电路板上留有测试用的中断点 , 可串入电流表直接丈量出电流的数值, 然后再用焊锡连接好
若没有测试孔 , 则可丈量直流电压, 再根据电阻值年夜小计算出直流电流
一般对晶体管和集成电路进行静态工作点调试
4．静态调试加上输入信号 , 观测电路输出信号是否符合要求
也就是调整电路的交流通路元件, 如电容、电感等 , 使电路相关点的交流信号的波形、幅度、频率等参数到达设计要求
若输入信号为周期性的变动信号 , 可用示波器观测输出信号
当采纳分块调试时, 除输入级采纳外加
