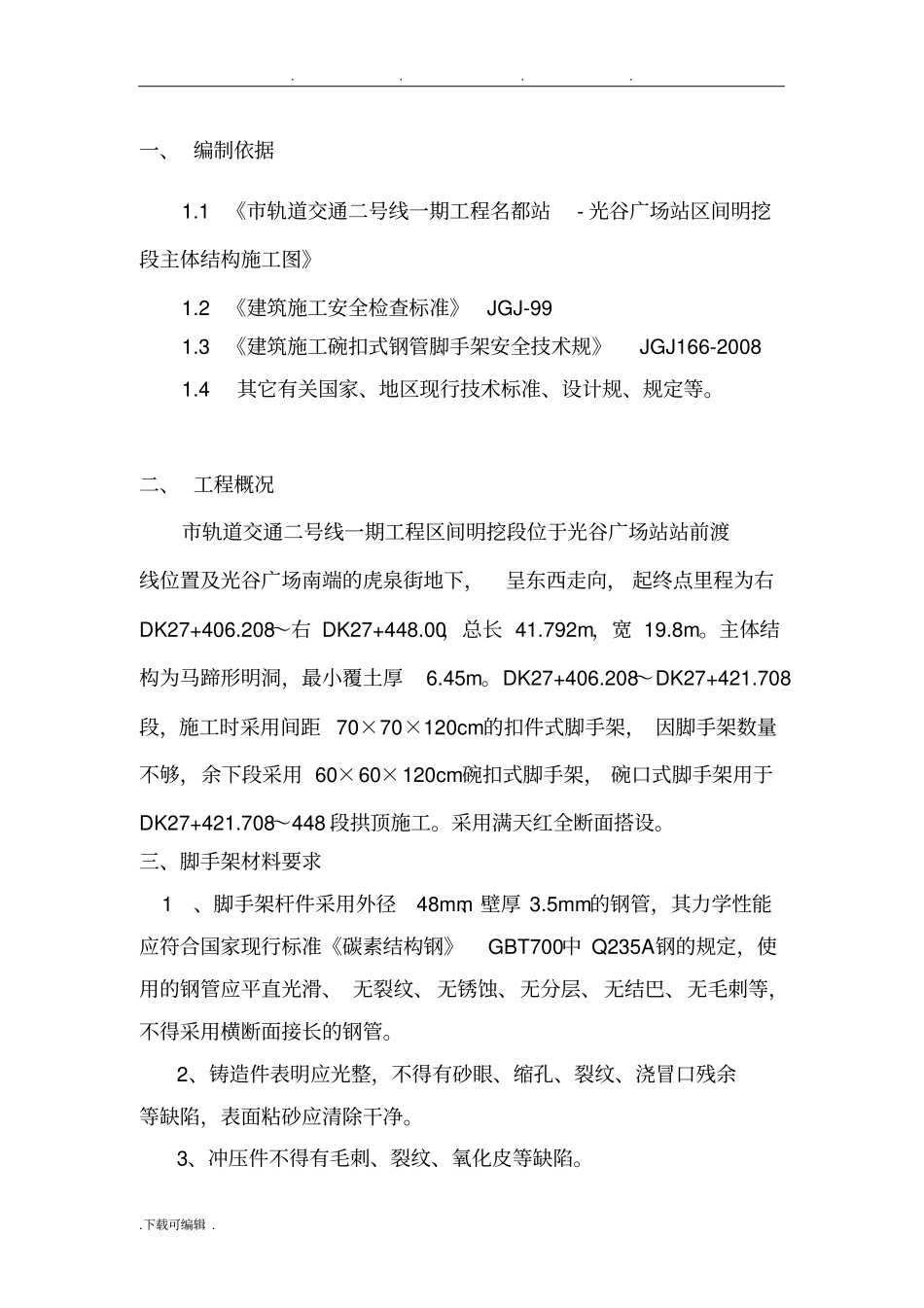

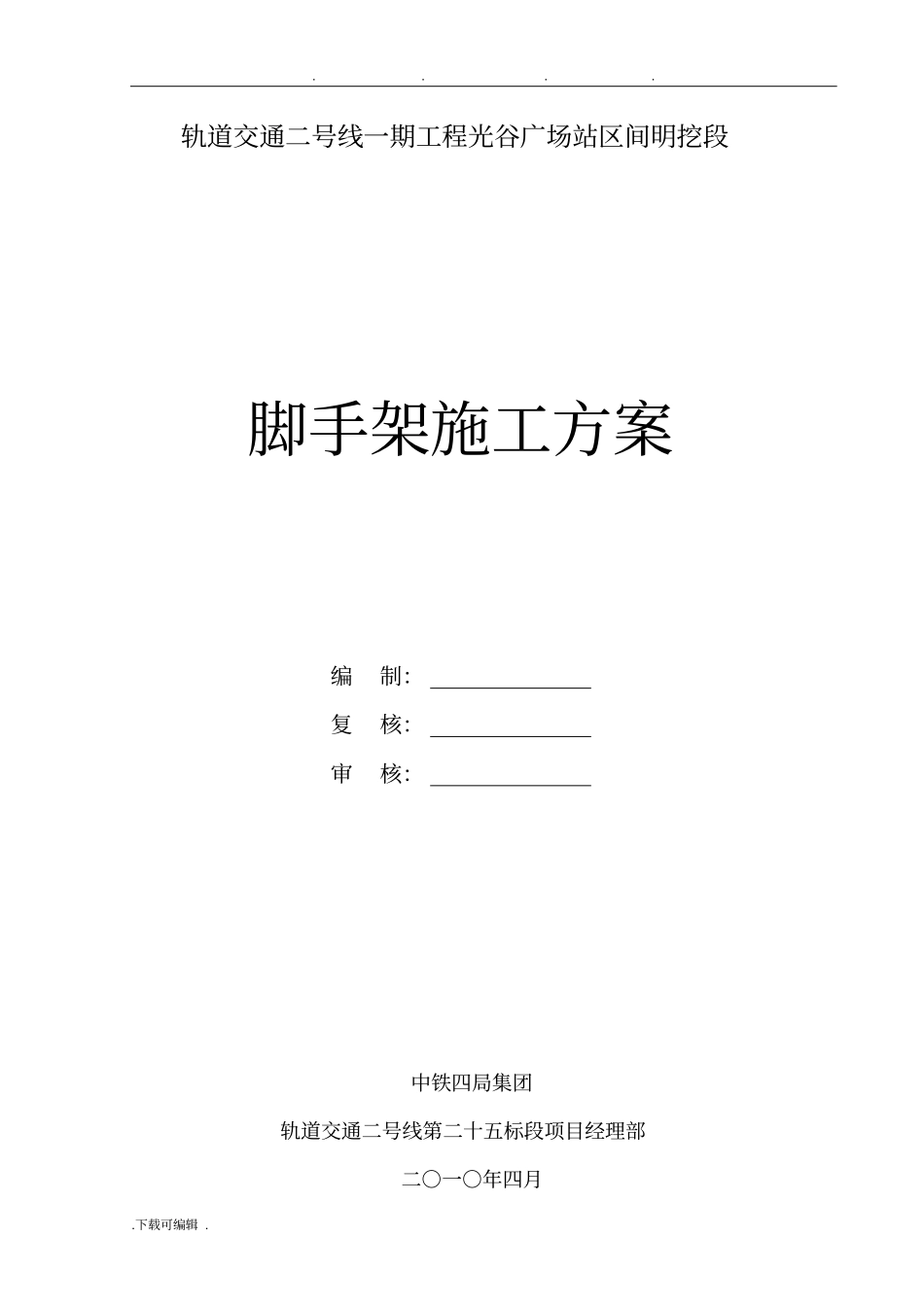

. . . . .下载可编辑 . 轨道交通二号线一期工程光谷广场站区间明挖段脚手架施工方案编制：复核：审核：中铁四局集团轨道交通二号线第二十五标段项目经理部二○一○年四月. . . . .下载可编辑 . 一、 编制依据1.1 《市轨道交通二号线一期工程名都站- 光谷广场站区间明挖段主体结构施工图》1.2 《建筑施工安全检查标准》JGJ-99 1.3 《建筑施工碗扣式钢管脚手架安全技术规》JGJ166-2008 1.4 其它有关国家、地区现行技术标准、设计规、规定等。二、 工程概况市轨道交通二号线一期工程区间明挖段位于光谷广场站站前渡线位置及光谷广场南端的虎泉街地下，呈东西走向， 起终点里程为右DK27+406.208～右 DK27+448.00，总长 41.792m，宽 19.8m。主体结构为马蹄形明洞，最小覆土厚6.45m。DK27+406.208～DK27+421.708段，施工时采用间距 70×70×120cm的扣件式脚手架， 因脚手架数量不够，余下段采用 60×60×120cm碗扣式脚手架， 碗口式脚手架用于DK27+421.708～448 段拱顶施工。采用满天红全断面搭设。三、脚手架材料要求 1、脚手架杆件采用外径48mm、壁厚 3.5mm的钢管，其力学性能应符合国家现行标准《碳素结构钢》GBT700中 Q235A钢的规定，使用的钢管应平直光滑、 无裂纹、无锈蚀、无分层、无结巴、无毛刺等，不得采用横断面接长的钢管。2、铸造件表明应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。3、冲压件不得有毛刺、裂纹、氧化皮等缺陷。. . . . .下载可编辑 . 四、脚手架的搭设方法本工程采用碗扣式钢管脚手架，根据工程实用满堂手架，沿南、北两面侧墙形成脚手架体系。操作层满铺脚手板。脚手支架单元600㎜×600 ㎜×1200 ㎜。模板采用尺寸 1830×915×16mm的胶合板， 脚手架顶托上部环向采用长9m外径 48mm、壁厚 3.5mm的钢管弯曲成设计图纸弧度弧形拱固定， 纵向采用 100×50mm的方木固定模板， 方木至于弧形钢管上部。1、拱形脚手架架设首先根据设计图纸坐标在场地放出隧道仰拱、拱墙位置，搭设满堂红脚手架， 根据图纸尺寸调节调节顶托长度，顶托伸出长度不宜过长，在 15cm以；上部安装模板。2、立杆搭设纵横向立杆间距 0.6m×0.6 m，允许搭设偏差± 5cm,立杆垂直度允许搭设偏差± 10 cm。下部设扫地杆，扫地杆距离地面高度小于或等于 35cm。立杆底配置可调底座或固定底座；立杆上端包括可调螺杆伸出顶层水平杆的长度不得大于0.7m。3、横杆搭设立杆之间满...
