碳钢储罐制作安装施工方案

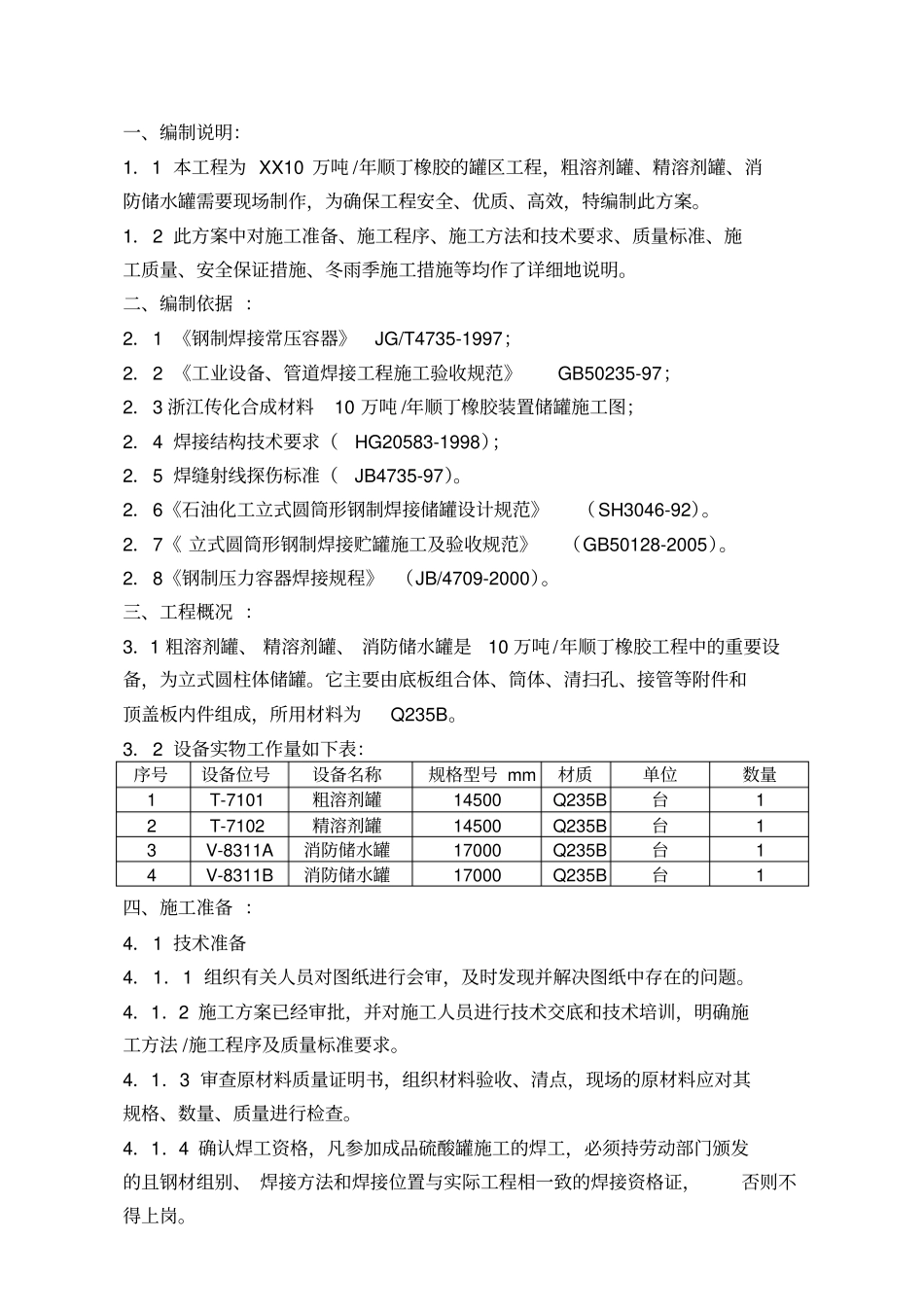

一、编制说明：1．1 本工程为 XX10 万吨 /年顺丁橡胶的罐区工程，粗溶剂罐、精溶剂罐、消防储水罐需要现场制作，为确保工程安全、优质、高效，特编制此方案。1．2 此方案中对施工准备、施工程序、施工方法和技术要求、质量标准、施工质量、安全保证措施、冬雨季施工措施等均作了详细地说明。二、编制依据 ：2．1 《钢制焊接常压容器》JG/T4735-1997；2．2 《工业设备、管道焊接工程施工验收规范》GB50235-97；2．3 浙江传化合成材料10 万吨 /年顺丁橡胶装置储罐施工图；2．4 焊接结构技术要求（HG20583-1998）；2．5 焊缝射线探伤标准（JB4735-97）。2．6《石油化工立式圆筒形钢制焊接储罐设计规范》（ SH3046-92）。2．7《 立式圆筒形钢制焊接贮罐施工及验收规范》（GB50128-2005）。2．8《钢制压力容器焊接规程》 （JB/4709-2000）。三、工程概况 ：3．1 粗溶剂罐、 精溶剂罐、 消防储水罐是10 万吨 /年顺丁橡胶工程中的重要设备，为立式圆柱体储罐。它主要由底板组合体、筒体、清扫孔、接管等附件和顶盖板内件组成，所用材料为Q235B。3．2 设备实物工作量如下表：序号设备位号设备名称规格型号 mm 材质单位数量1 T-7101 粗溶剂罐14500 Q235B 台1 2 T-7102 精溶剂罐14500 Q235B 台1 3 V-8311A 消防储水罐17000 Q235B 台1 4 V-8311B 消防储水罐17000 Q235B 台1 四、施工准备 ：4．1 技术准备4．1．1 组织有关人员对图纸进行会审，及时发现并解决图纸中存在的问题。4．1．2 施工方案已经审批，并对施工人员进行技术交底和技术培训，明确施工方法 /施工程序及质量标准要求。4．1．3 审查原材料质量证明书，组织材料验收、清点，现场的原材料应对其规格、数量、质量进行检查。4．1．4 确认焊工资格，凡参加成品硫酸罐施工的焊工，必须持劳动部门颁发的且钢材组别、 焊接方法和焊接位置与实际工程相一致的焊接资格证，否则不得上岗。4．2 施工现场准备4．2．1 施工用的水、电、气可满足需要，并能保证连续施工。4．2．2 现场组装平台已铺设，面积100m2，钢板 δ =18mm。4．2．3 施工所需材料供应到75%以上，贮罐底板及支撑工字钢已除锈、防腐完毕。4．2．4 施工所需工、机具已齐全，并处于完好状态。五、施工方法的选择：采用内滑道、群桅杆倒链多点倒装施工法以粗、精溶剂罐为例：即在贮槽壁内侧沿 φ =13.5m 直径对称均布12 根高 3.5m 的金属桅杆（ φ 219× 4.5 的无缝钢管...
