碳钢管道酸洗钝化

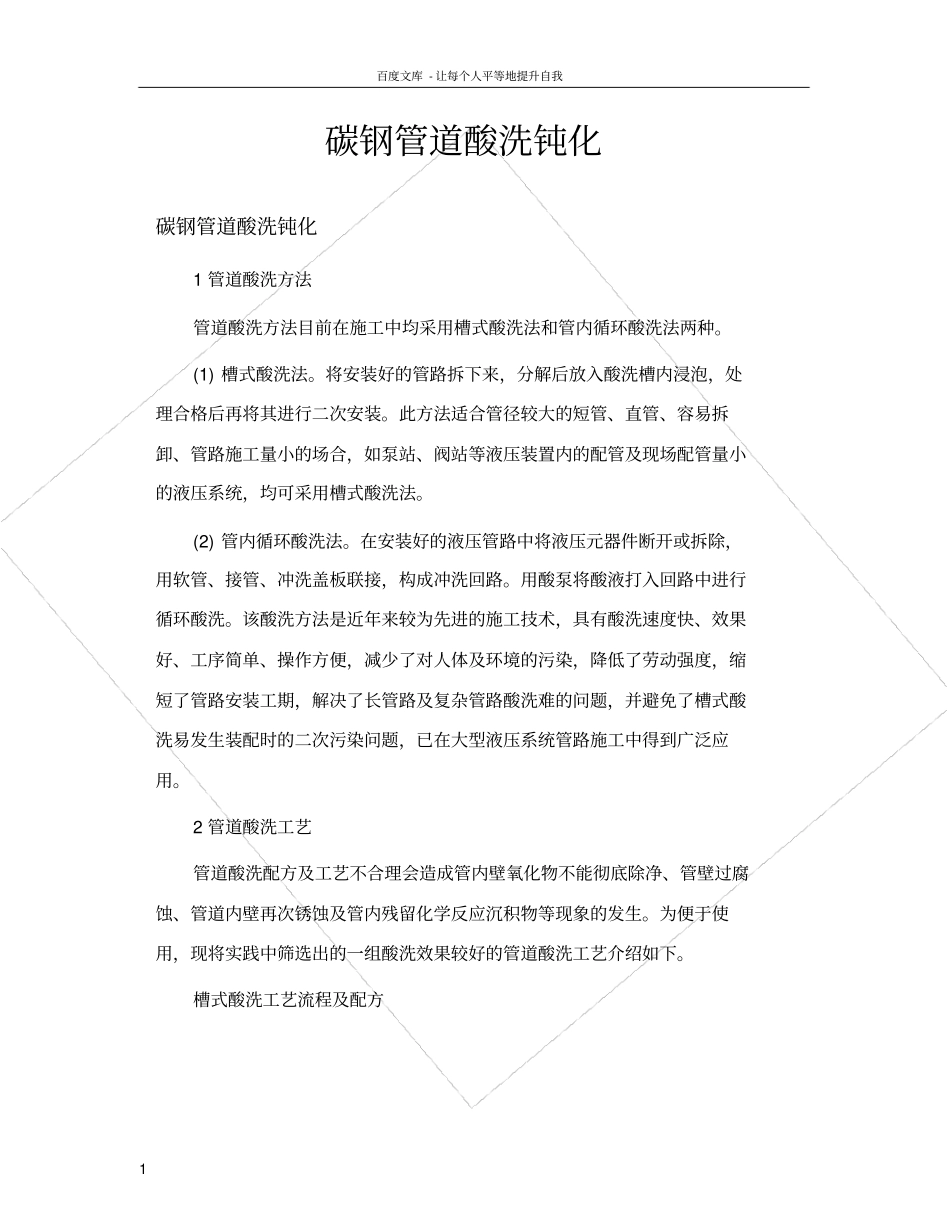

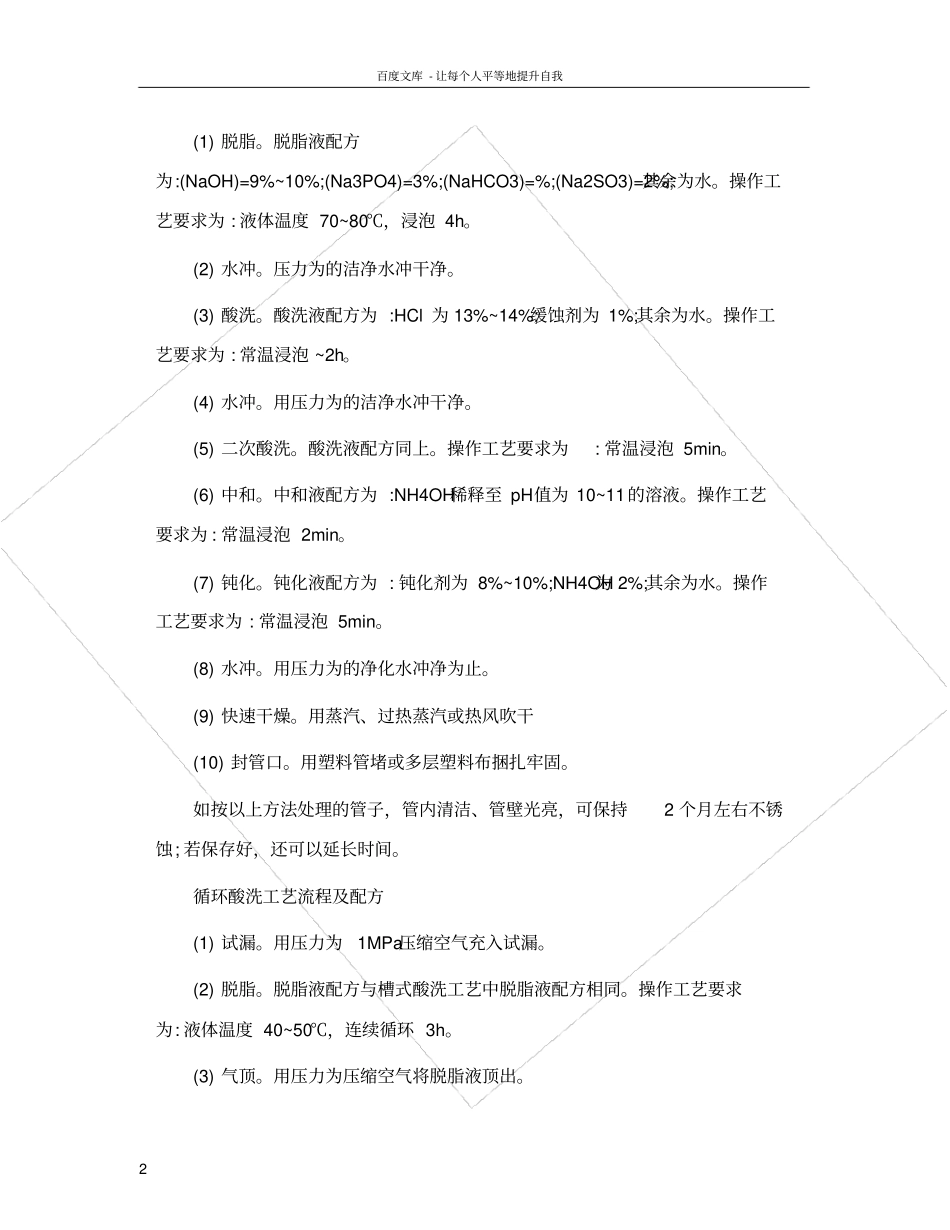

百度文库 - 让每个人平等地提升自我1 碳钢管道酸洗钝化碳钢管道酸洗钝化1 管道酸洗方法管道酸洗方法目前在施工中均采用槽式酸洗法和管内循环酸洗法两种。(1) 槽式酸洗法。将安装好的管路拆下来，分解后放入酸洗槽内浸泡，处理合格后再将其进行二次安装。此方法适合管径较大的短管、直管、容易拆卸、管路施工量小的场合，如泵站、阀站等液压装置内的配管及现场配管量小的液压系统，均可采用槽式酸洗法。(2) 管内循环酸洗法。在安装好的液压管路中将液压元器件断开或拆除，用软管、接管、冲洗盖板联接，构成冲洗回路。用酸泵将酸液打入回路中进行循环酸洗。该酸洗方法是近年来较为先进的施工技术，具有酸洗速度快、效果好、工序简单、操作方便，减少了对人体及环境的污染，降低了劳动强度，缩短了管路安装工期，解决了长管路及复杂管路酸洗难的问题，并避免了槽式酸洗易发生装配时的二次污染问题，已在大型液压系统管路施工中得到广泛应用。2 管道酸洗工艺管道酸洗配方及工艺不合理会造成管内壁氧化物不能彻底除净、管壁过腐蚀、管道内壁再次锈蚀及管内残留化学反应沉积物等现象的发生。为便于使用，现将实践中筛选出的一组酸洗效果较好的管道酸洗工艺介绍如下。槽式酸洗工艺流程及配方百度文库 - 让每个人平等地提升自我2 (1) 脱脂。脱脂液配方为:(NaOH)=9%~10%;(Na3PO4)=3%;(NaHCO3)=%;(Na2SO3)=2%;其余为水。操作工艺要求为 : 液体温度 70~80℃，浸泡 4h。(2) 水冲。压力为的洁净水冲干净。(3) 酸洗。酸洗液配方为 :HCl 为 13%~14%;缓蚀剂为 1%;其余为水。操作工艺要求为 : 常温浸泡 ~2h。(4) 水冲。用压力为的洁净水冲干净。(5) 二次酸洗。酸洗液配方同上。操作工艺要求为: 常温浸泡 5min。(6) 中和。中和液配方为 :NH4OH稀释至 pH值为 10~11的溶液。操作工艺要求为 : 常温浸泡 2min。(7) 钝化。钝化液配方为 : 钝化剂为 8%~10%;NH4OH为 2%;其余为水。操作工艺要求为 : 常温浸泡 5min。(8) 水冲。用压力为的净化水冲净为止。(9) 快速干燥。用蒸汽、过热蒸汽或热风吹干(10) 封管口。用塑料管堵或多层塑料布捆扎牢固。如按以上方法处理的管子，管内清洁、管壁光亮，可保持2 个月左右不锈蚀; 若保存好，还可以延长时间。循环酸洗工艺流程及配方(1) 试漏。用压力为1MPa压缩空气充入试漏。(2) 脱脂。脱脂液配方与槽式酸洗工艺中脱脂液配方相同。操作工艺要求为: 液体温度 40~50℃，连续循环 3h...
