焊接工艺指导书样本

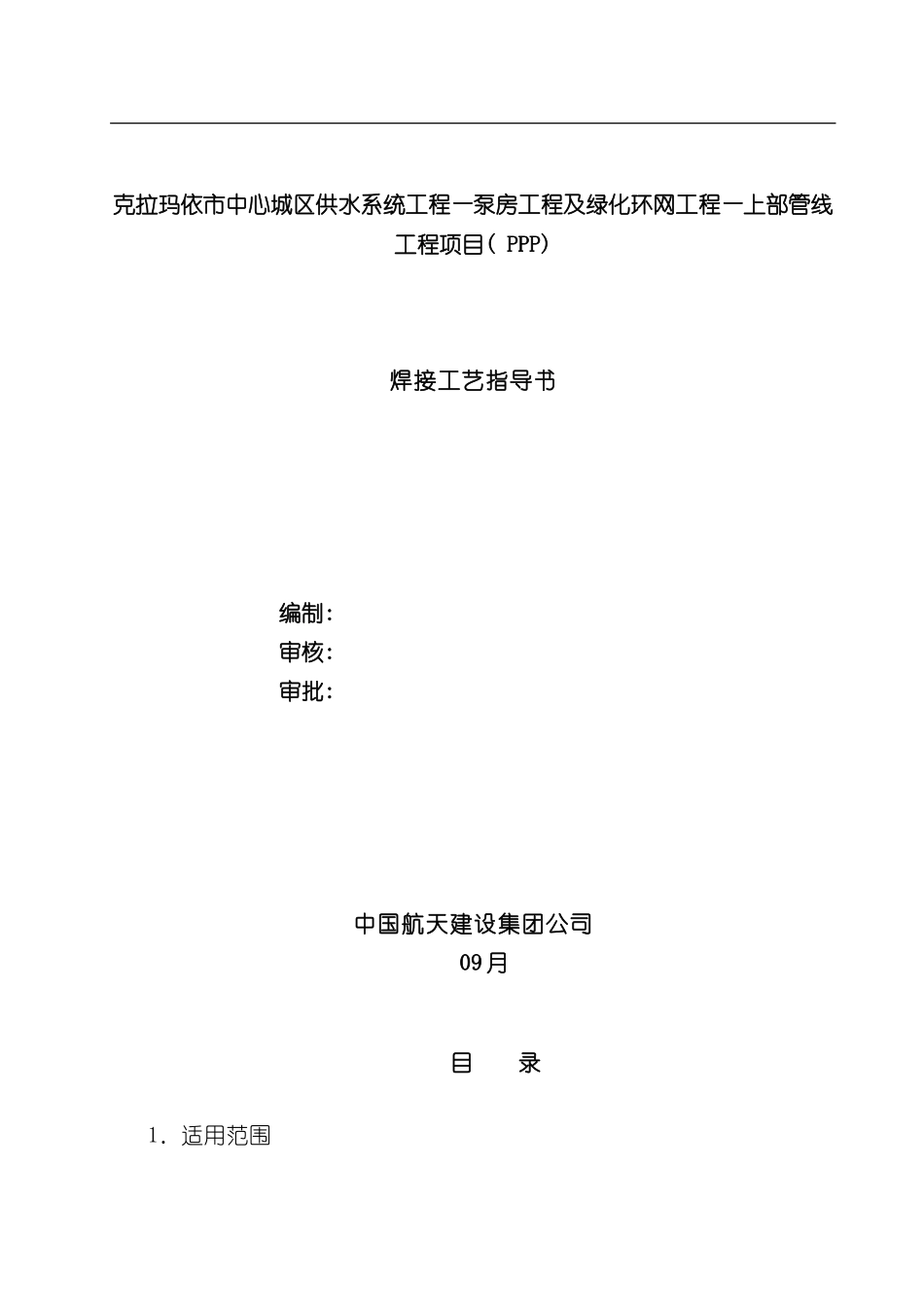

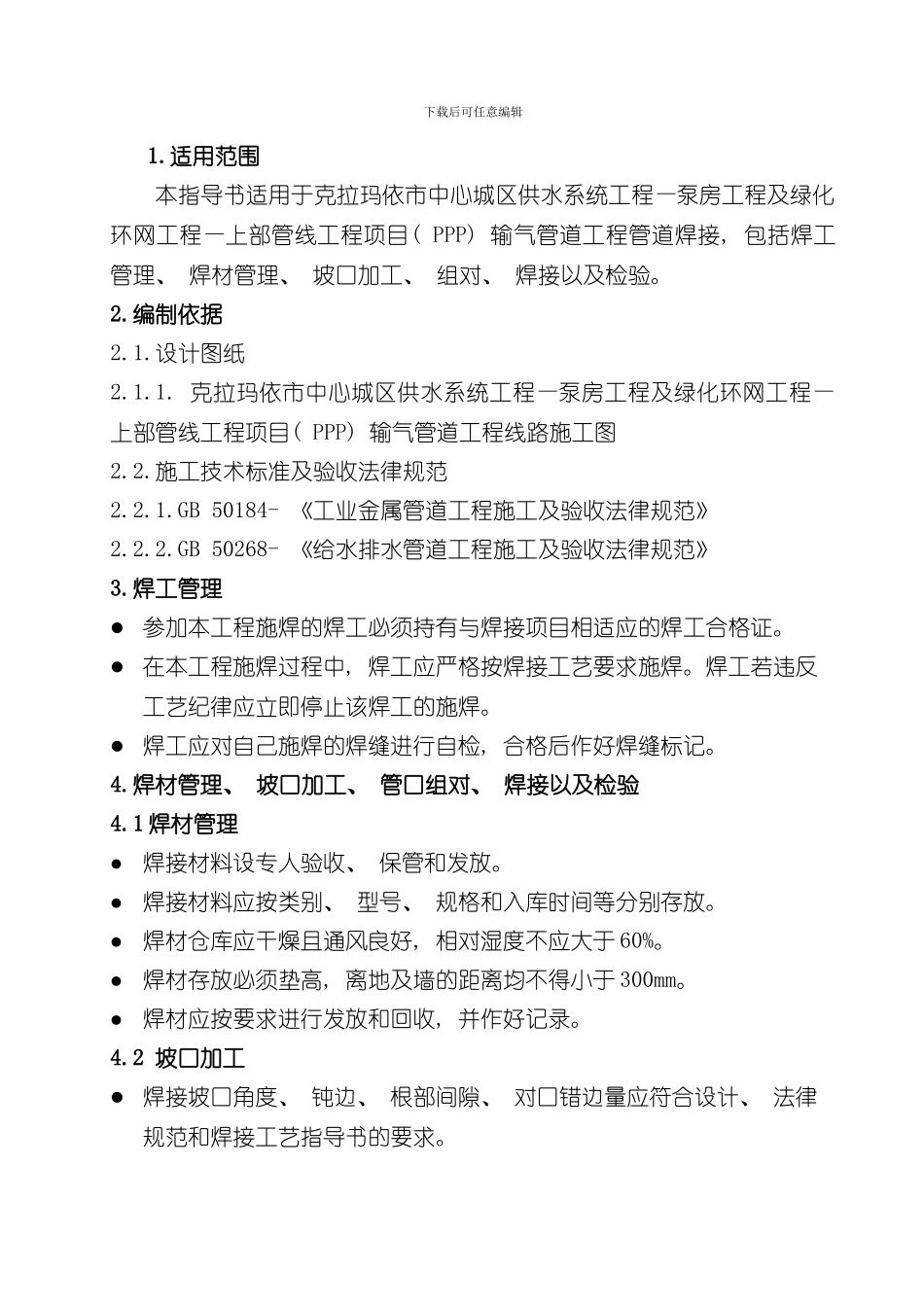

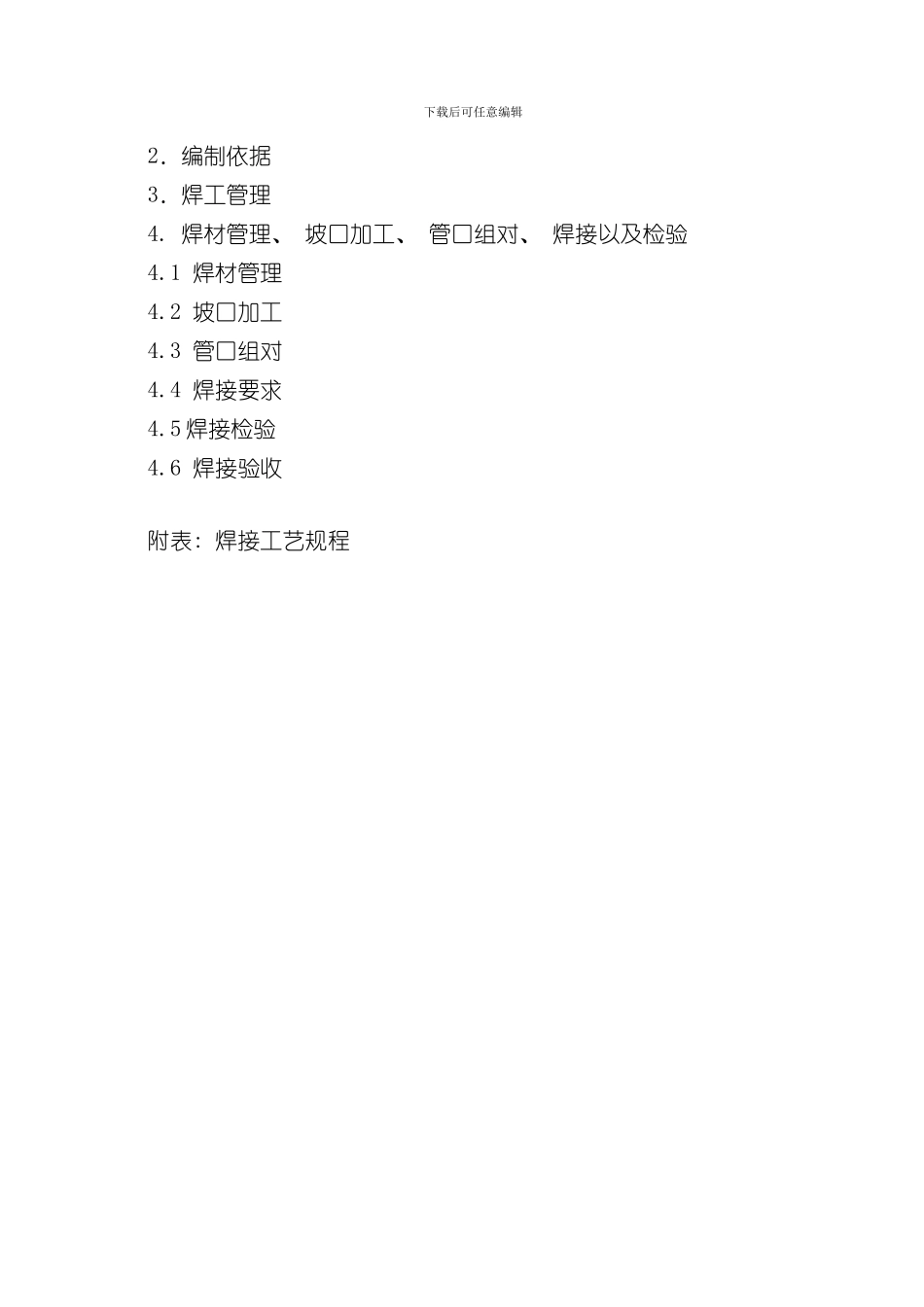

克拉玛依市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目( PPP) 焊接工艺指导书编制: 审核: 审批: 中国航天建设集团公司 09 月目 录1．适用范围下载后可任意编辑2．编制依据3．焊工管理4. 焊材管理、 坡口加工、 管口组对、 焊接以及检验4.1 焊材管理4.2 坡口加工4.3 管口组对4.4 焊接要求4.5 焊接检验4.6 焊接验收附表: 焊接工艺规程下载后可任意编辑1.适用范围本指导书适用于克拉玛依市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目( PPP) 输气管道工程管道焊接, 包括焊工管理、 焊材管理、 坡口加工、 组对、 焊接以及检验。2.编制依据2.1.设计图纸2.1.1. 克拉玛依市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目( PPP) 输气管道工程线路施工图 2.2.施工技术标准及验收法律规范2.2.1.GB 50184- 《工业金属管道工程施工及验收法律规范》2.2.2.GB 50268- 《给水排水管道工程施工及验收法律规范》3.焊工管理参加本工程施焊的焊工必须持有与焊接项目相适应的焊工合格证。在本工程施焊过程中, 焊工应严格按焊接工艺要求施焊。焊工若违反工艺纪律应立即停止该焊工的施焊。焊工应对自己施焊的焊缝进行自检, 合格后作好焊缝标记。4.焊材管理、 坡口加工、 管口组对、 焊接以及检验4.1 焊材管理焊接材料设专人验收、 保管和发放。焊接材料应按类别、 型号、 规格和入库时间等分别存放。焊材仓库应干燥且通风良好, 相对湿度不应大于 60%。焊材存放必须垫高, 离地及墙的距离均不得小于 300mm。焊材应按要求进行发放和回收, 并作好记录。4.2 坡口加工焊接坡口角度、 钝边、 根部间隙、 对口错边量应符合设计、 法律规范和焊接工艺指导书的要求。下载后可任意编辑管段坡口若有机械加工形成的卷边, 用电动砂轮清除整平。4.3 管口组对4.3.1 选管测量每一管段管口以及管体的直径、 椭圆度及其弯头端口的直径及其椭圆度, 在管段的两端写上 A、 B 标记, 并加以记录; 根据记录, 为连头以及加弯头处, 提前选出偏差最接近的管段、 弯头进行组对做准备。4.3.2 对管口表面小于 3mm 的点状缺陷和划伤, 按法律规范要求用焊接进行修补, 修补试要严格按焊接工艺进行。4.3.3 若管口有深度大于等于 3mm 的点缺陷、 划伤或者凹陷深度超过3.5%D, 则管口必须切除。4.3.4 用直尺或自制卡规检查管口椭圆度, 采纳胀...
