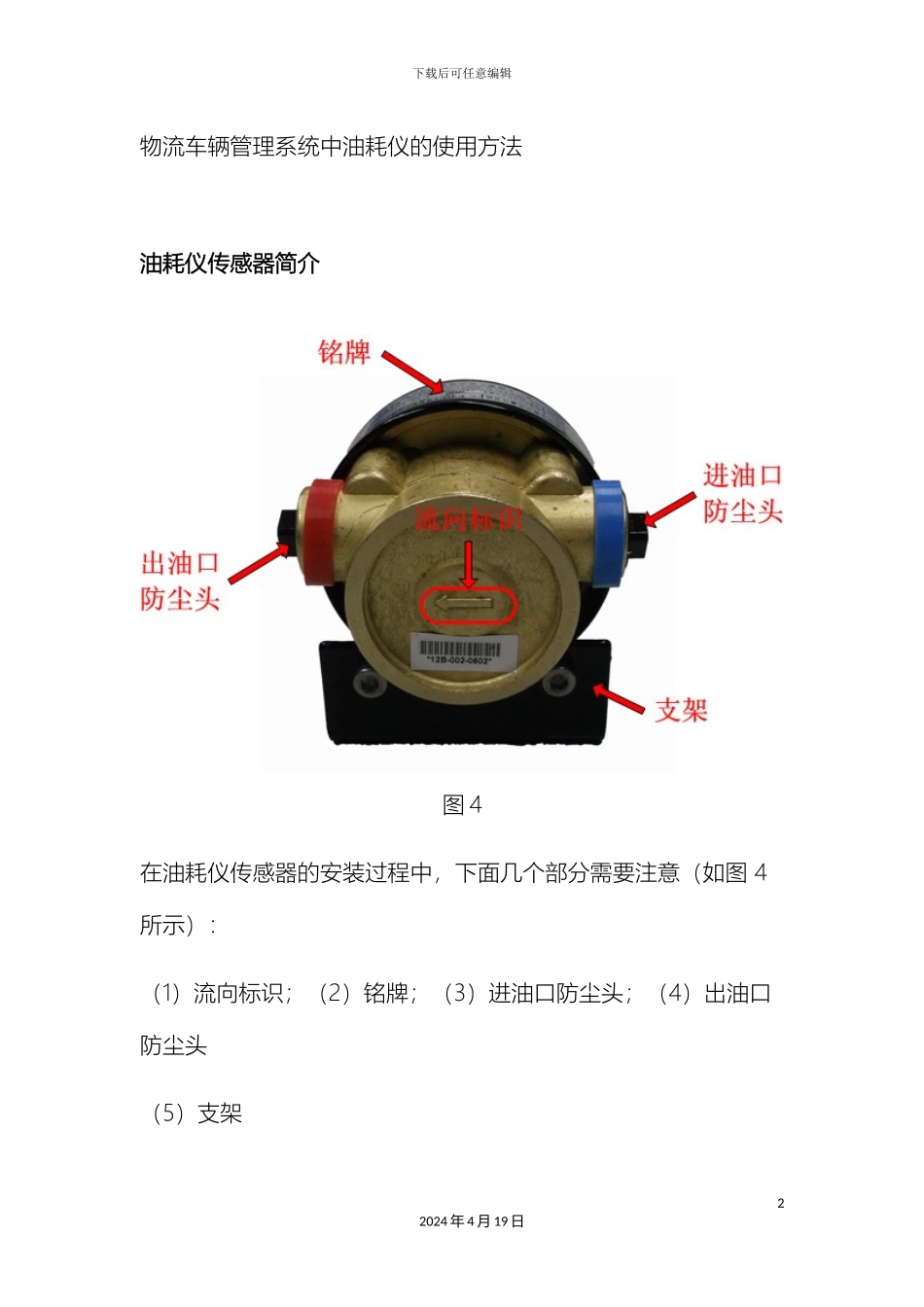

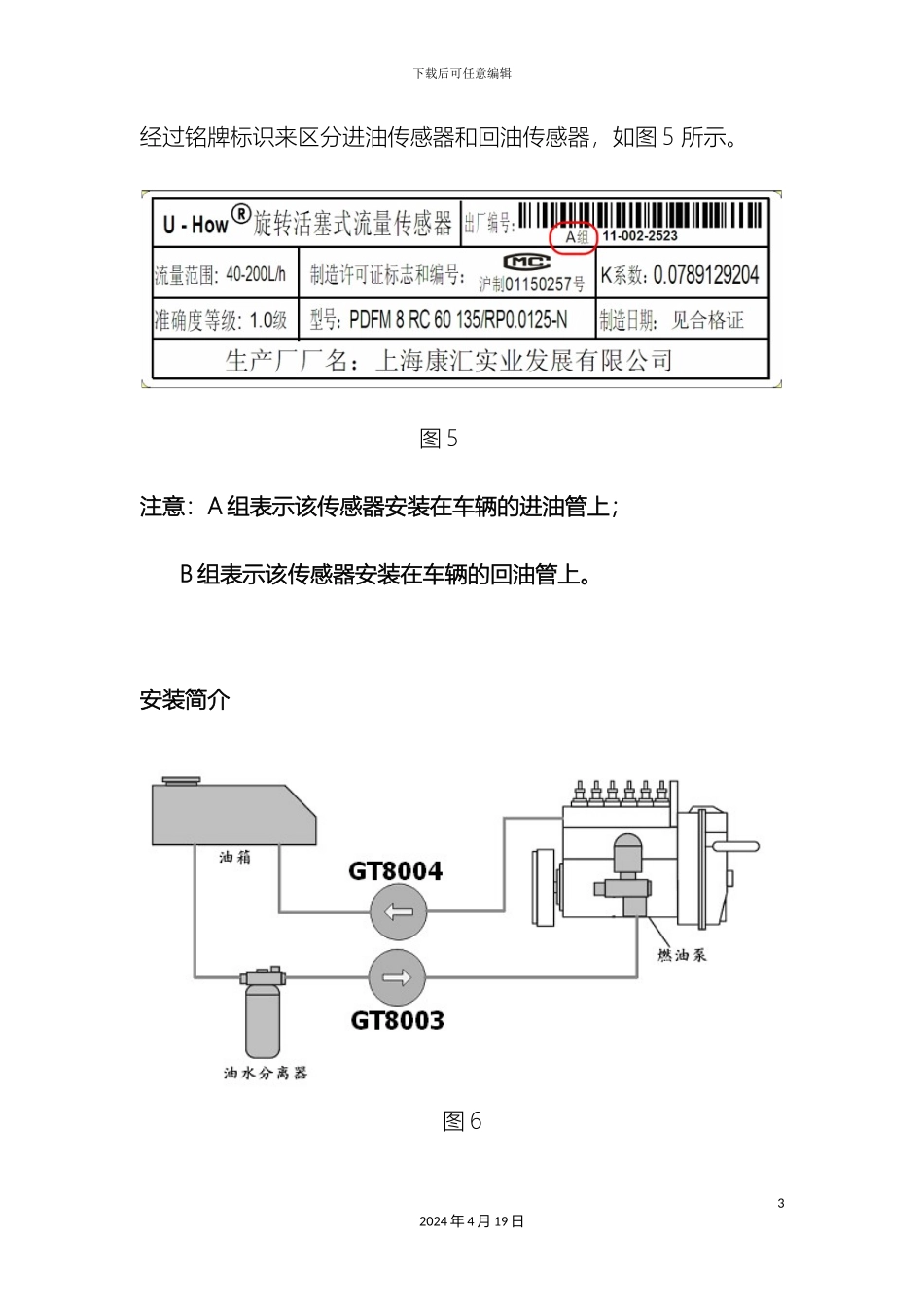

下载后可任意编辑物流车辆管理系统中油耗仪的使用方法12024 年 4 月 19 日下载后可任意编辑物流车辆管理系统中油耗仪的使用方法油耗仪传感器简介图 4在油耗仪传感器的安装过程中，下面几个部分需要注意（如图 4 所示）：（1）流向标识；（2）铭牌；（3）进油口防尘头；（4）出油口防尘头（5）支架22024 年 4 月 19 日下载后可任意编辑经过铭牌标识来区分进油传感器和回油传感器，如图 5 所示。 图 5注意：A 组表示该传感器安装在车辆的进油管上； B 组表示该传感器安装在车辆的回油管上。安装简介图 632024 年 4 月 19 日下载后可任意编辑注意事项：（如图 6 所示）油耗传感器的安装需要注意燃油的流向，应和传感器上标识的流向要一致；进油传感器一般安装在滤清器后面，多为油水分离器；回油传感器一定要安装在总回油口后面，以免导致测量不准；安装时一定要分别在两个传感器的进油口前安装一段透明管去观察管路中是否有气泡，在确认没有气泡的情况下，再换回原管。1. 首先确定油耗传感器在车辆上的安装位置。传感器位置的选取应符合下列条件：1) 传感器的位置尽可能沿着油管的走向，放置在通风良好的地方；2) 传感器应位于车辆大梁的上方，且与大梁垂直，如图 7 所示。42024 年 4 月 19 日下载后可任意编辑2. 在大梁上找到合适的安装孔，假如没有请使用电动转头转出安装孔；3. 根据传感器的位置切割相应长度的管子供安装使用，管子的材质能够使用透明 Polyurethane 或是 PA-11 的尼龙管，前者为试验用管，后者为长期使用管，具体法律规范参见 DIN74324 法律规范。4. 打开油耗仪包装箱，取出 GT5008 用力将 GT5008 插入管中，然后用铁榔头将 GT5008 砸入管中，保证万向头 GT5008 与管子紧密连接，杜绝管子中产生气泡，否则会影响测量的精度。5. 取出带防尘罩的螺栓，螺栓有两种：一种带塑料滤网GT5005，一种不带塑料滤网 GT5006。带塑料滤网的螺栓安装在传感器的进油口，不带塑料滤网的螺栓安装在传感器的出油口。其主要作用防止杂质流入传感器阀座中，使转子堵转。52024 年 4 月 19 日下载后可任意编辑因此在将螺栓拧入传感器之前，务必不要去掉流量传感器的防尘头和螺栓的防尘罩。在准备拧入前请清洁双手，防止手将杂质带入到传感器的阀座内。6. 清洁双手，去除螺栓上的防尘罩，将垫片 GT5007 和万向头GT5008 依次套入螺栓上，然后再除去传感器上的防尘头，将螺栓拧...
