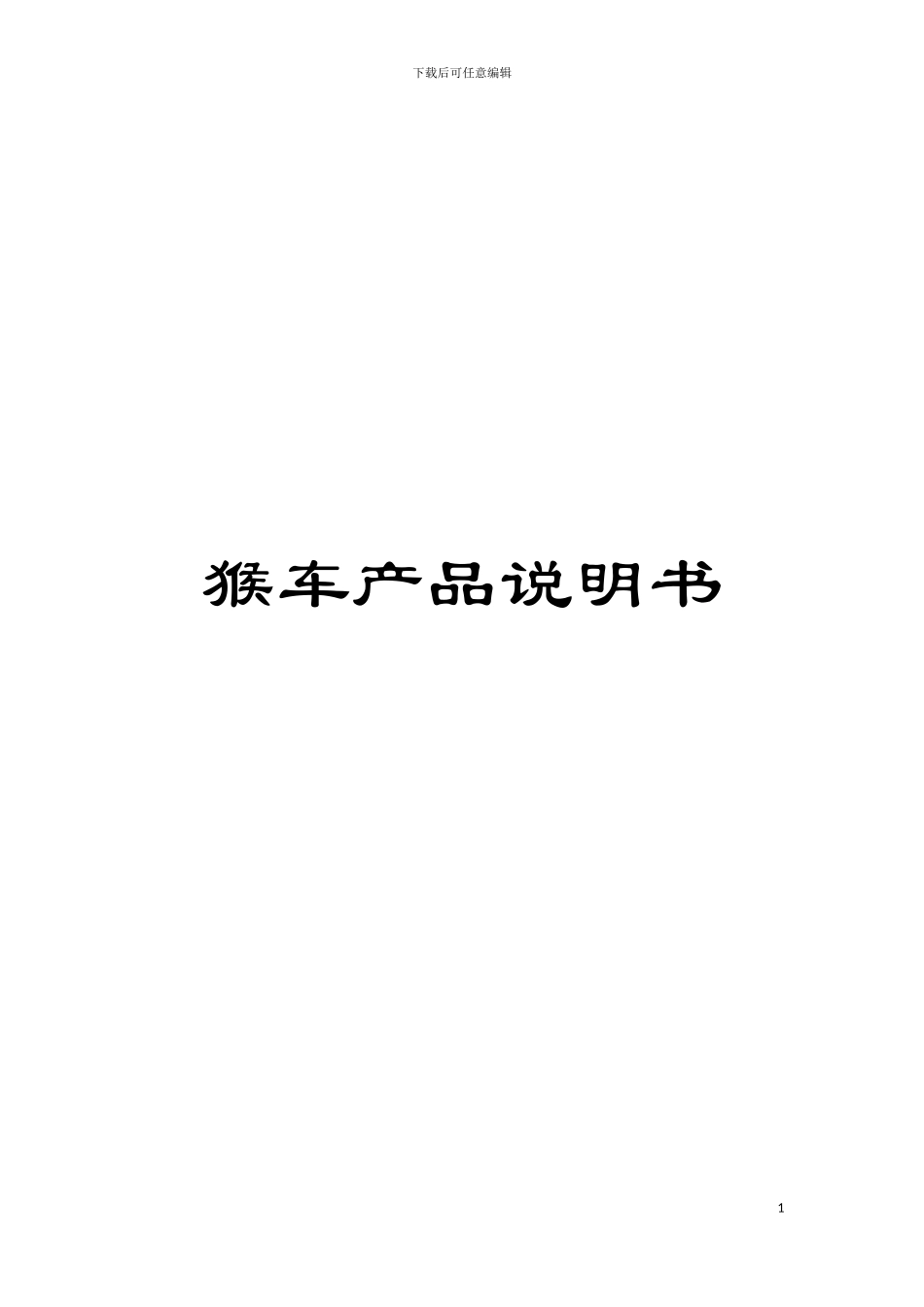

猴车产品说明书模板

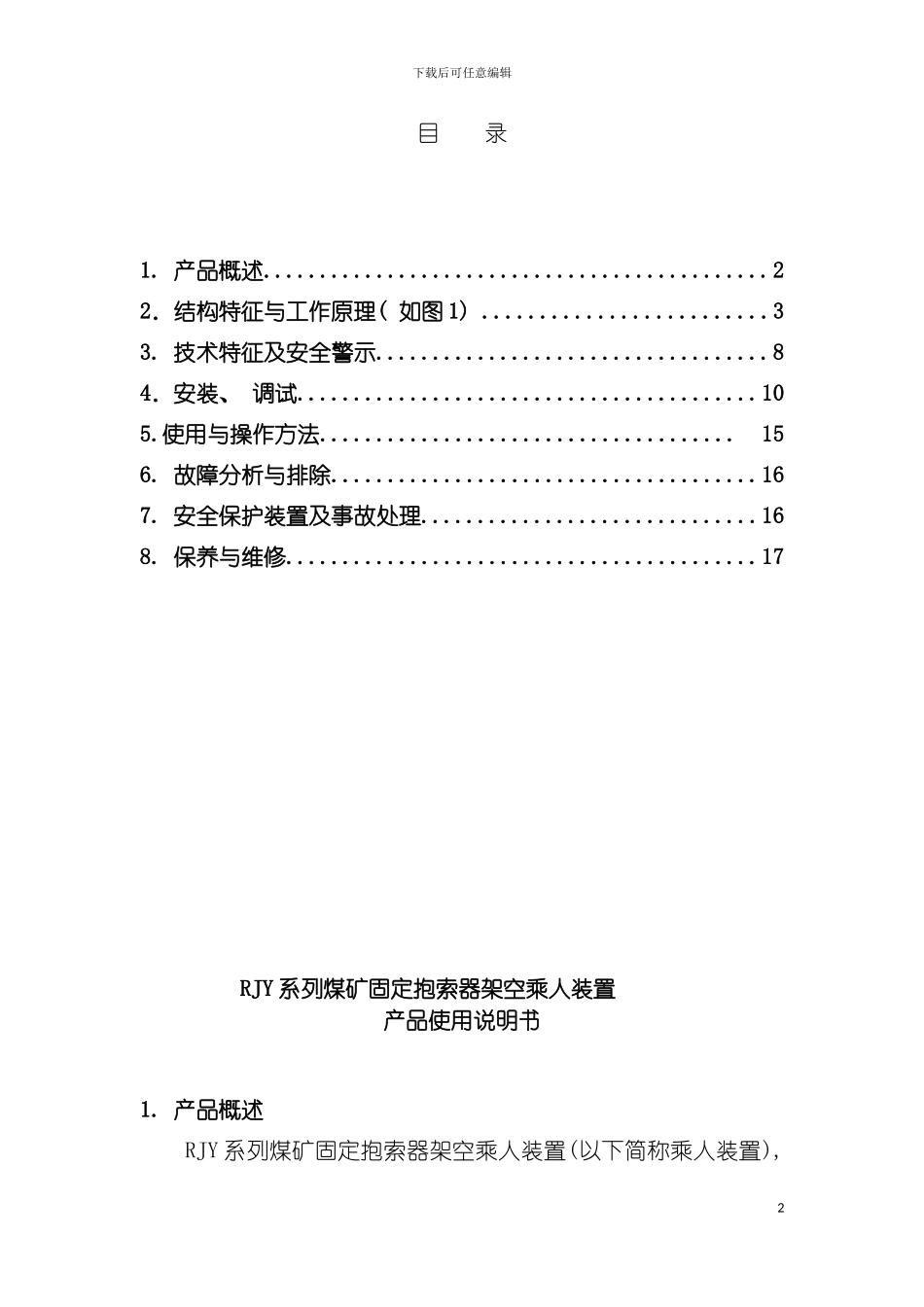

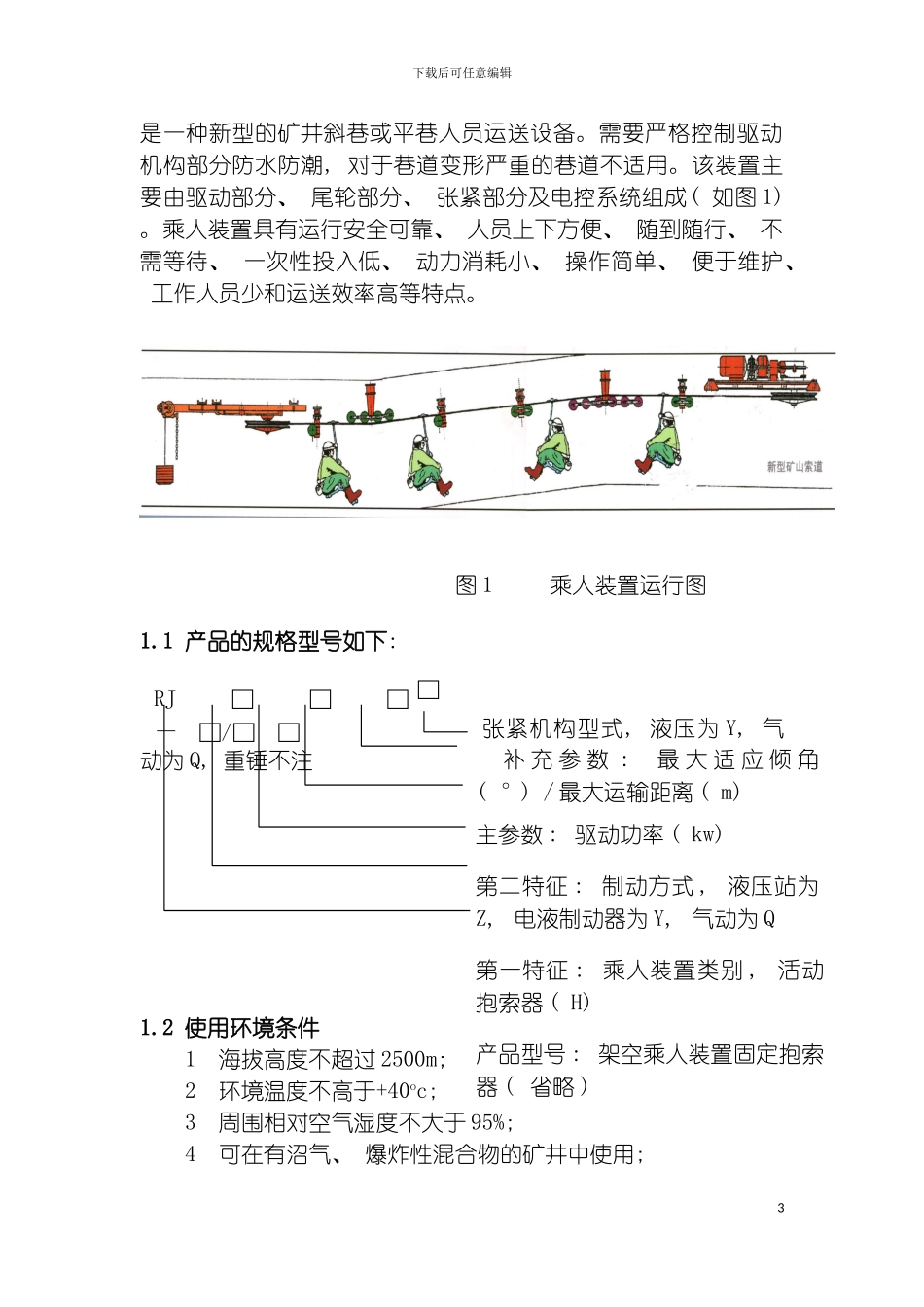

下载后可任意编辑猴车产品说明书1下载后可任意编辑目 录1. 产品概述.............................................22．结构特征与工作原理( 如图 1) .........................33. 技术特征及安全警示...................................84．安装、 调试.........................................105.使用与操作方法..................................... 156. 故障分析与排除......................................167. 安全保护装置及事故处理..............................168. 保养与维修..........................................17RJY 系列煤矿固定抱索器架空乘人装置产品使用说明书1. 产品概述RJY 系列煤矿固定抱索器架空乘人装置(以下简称乘人装置),2下载后可任意编辑是一种新型的矿井斜巷或平巷人员运送设备。需要严格控制驱动机构部分防水防潮, 对于巷道变形严重的巷道不适用。该装置主要由驱动部分、 尾轮部分、 张紧部分及电控系统组成( 如图 1) 。乘人装置具有运行安全可靠、 人员上下方便、 随到随行、 不需等待、 一次性投入低、 动力消耗小、 操作简单、 便于维护、 工作人员少和运送效率高等特点。图 1 乘人装置运行图1.1 产品的规格型号如下: 张紧机构型式, 液压为 Y, 气动为 Q, 重锤不注1.2 使用环境条件1 海拔高度不超过 2500m; 2 环境温度不高于+40oc; 3 周围相对空气湿度不大于 95%; 4 可在有沼气、 爆炸性混合物的矿井中使用; 3RJ □ □ □ — □/□ □ 补 充 参 数 : 最 大 适 应 倾 角( °) / 最大运输距离 ( m) 主参数 : 驱动功率 ( kw) 第二特征 : 制动方式 , 液压站为Z, 电液制动器为 Y, 气动为 Q第一特征 : 乘人装置类别 , 活动抱索器 ( H) 产品型号 : 架空乘人装置固定抱索器 ( 省略 ) □下载后可任意编辑5 可在无破坏绝缘的气体的环境中使用; 6 可在无明显淋水的地方使用; 7 可在污染等级: 3 级。8 在以上七条情况下使用必须依据《煤炭安全规程》- 中规定执行。2．结构特征与工作原理( 如图 1) 乘人装置经过电动机带动减速机构上的驱动轮, 摩擦传动架空线路上支托在托( 压) 索轮上的无极钢丝绳, 由钢丝绳带动其上的吊椅在驱动轮和尾轮之间作循环运动。其中钢丝绳经过尾部张紧装置进行张紧, 以维持钢丝绳在托轮间的挠度和张力。该设备主要由驱动装置、 被动尾轮装置及张紧装置、 乘...
