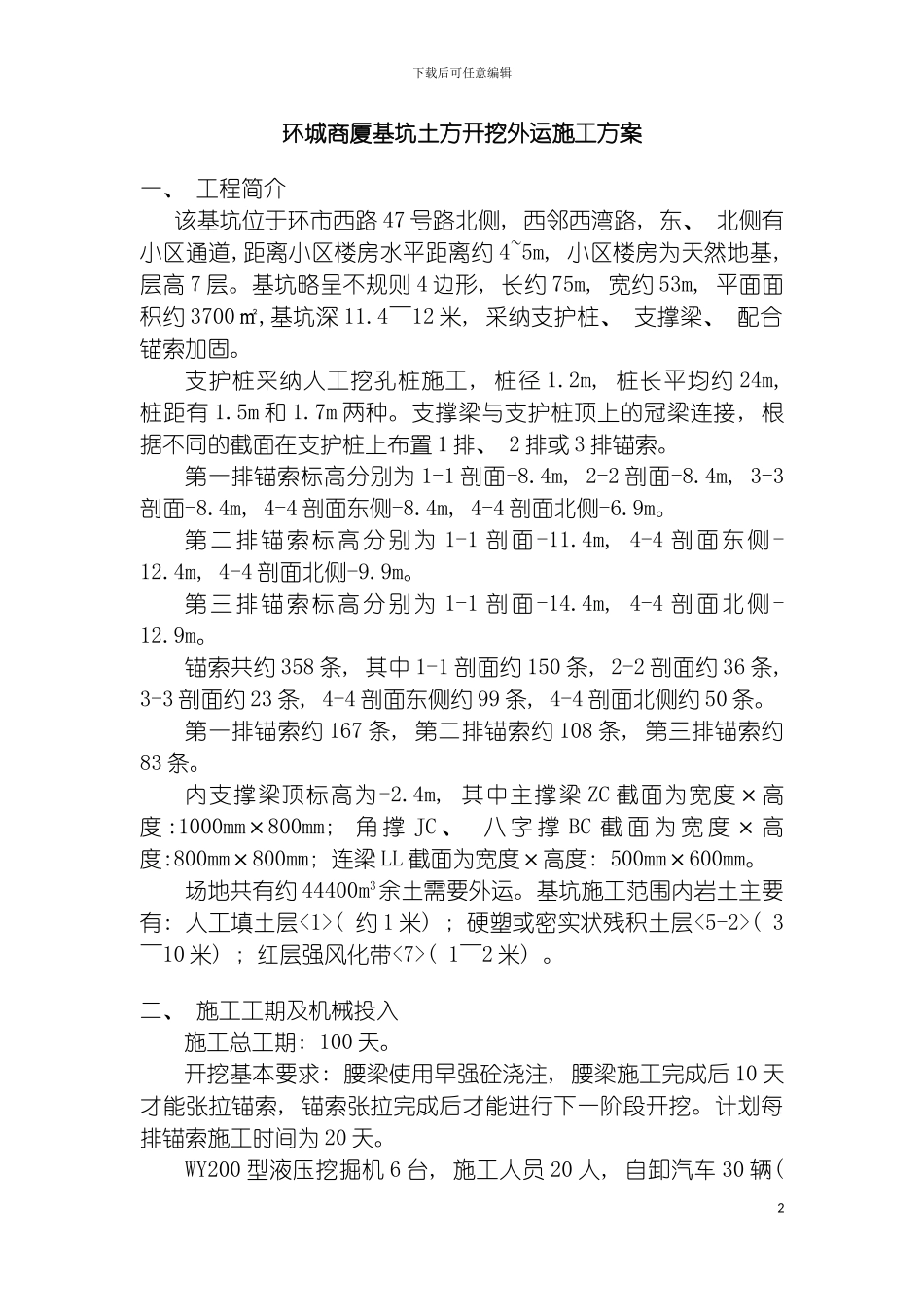

下载后可任意编辑环城大厦基坑土方开挖外运施工方案分层开挖1下载后可任意编辑环城商厦基坑土方开挖外运施工方案一、 工程简介 该基坑位于环市西路 47 号路北侧, 西邻西湾路, 东、 北侧有小区通道,距离小区楼房水平距离约 4~5m, 小区楼房为天然地基, 层高 7 层。基坑略呈不规则 4 边形, 长约 75m, 宽约 53m, 平面面积约 3700㎡,基坑深 11.4～12 米, 采纳支护桩、 支撑梁、 配合锚索加固。支护桩采纳人工挖孔桩施工, 桩径 1.2m, 桩长平均约 24m, 桩距有 1.5m 和 1.7m 两种。支撑梁与支护桩顶上的冠梁连接, 根据不同的截面在支护桩上布置 1 排、 2 排或 3 排锚索。第一排锚索标高分别为 1-1 剖面-8.4m, 2-2 剖面-8.4m, 3-3剖面-8.4m, 4-4 剖面东侧-8.4m, 4-4 剖面北侧-6.9m。第二排锚索标高分别为 1-1 剖面-11.4m, 4-4 剖面东侧-12.4m, 4-4 剖面北侧-9.9m。第三排锚索标高分别为 1-1 剖面-14.4m, 4-4 剖面北侧-12.9m。锚索共约 358 条, 其中 1-1 剖面约 150 条, 2-2 剖面约 36 条, 3-3 剖面约 23 条, 4-4 剖面东侧约 99 条, 4-4 剖面北侧约 50 条。第一排锚索约 167 条, 第二排锚索约 108 条, 第三排锚索约83 条。内支撑梁顶标高为-2.4m, 其中主撑梁 ZC 截面为宽度×高度 :1000mm×800mm; 角 撑 JC 、 八 字 撑 BC 截 面 为 宽 度 × 高度:800mm×800mm; 连梁 LL 截面为宽度×高度: 500mm×600mm。场地共有约 44400m3余土需要外运。基坑施工范围内岩土主要有: 人工填土层<1>( 约 1 米) ; 硬塑或密实状残积土层<5-2>( 3～10 米) ; 红层强风化带<7>( 1～2 米) 。二、 施工工期及机械投入施工总工期: 100 天。开挖基本要求: 腰梁使用早强砼浇注, 腰梁施工完成后 10 天才能张拉锚索, 锚索张拉完成后才能进行下一阶段开挖。计划每排锚索施工时间为 20 天。WY200 型液压挖掘机 6 台, 施工人员 20 人, 自卸汽车 30 辆( 2下载后可任意编辑根据现场施工情况调整施工机械数量) 。三、 支撑梁临时保护措施由于需要在支撑梁顶修筑出土便道, 需要实行支撑梁临时保护措施以保证支撑梁安全, 处理措施如图 1: 图 1: 支撑梁底保护措施 四、 挖土方案将基坑开挖至-3.2m 进行支撑梁、 冠梁施工, 待支撑梁、 冠梁完成 10 天后, 在支撑梁两侧堆砌砂包, 梁上覆盖 50CM 硬土并夯实, 然后再铺设...
