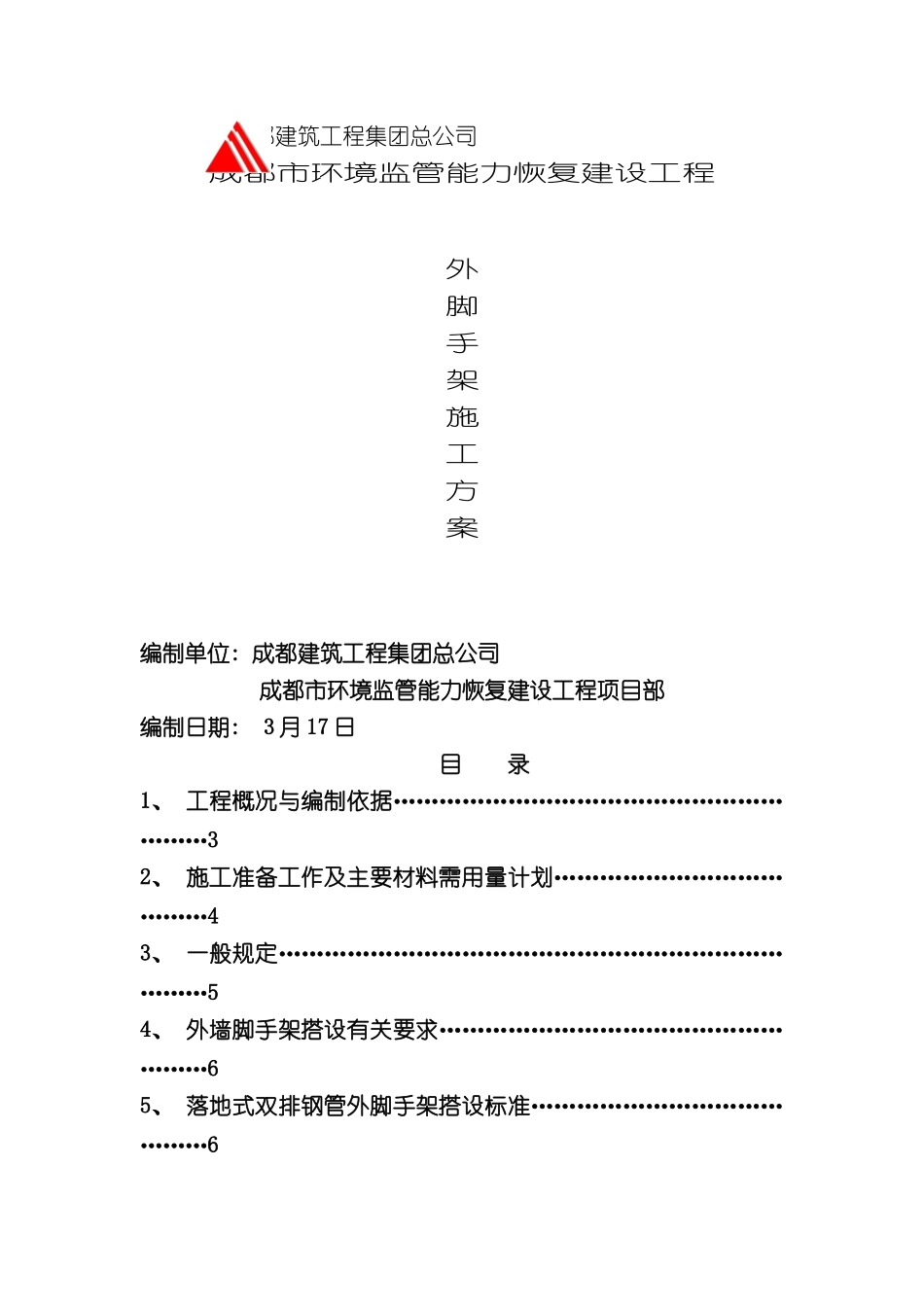

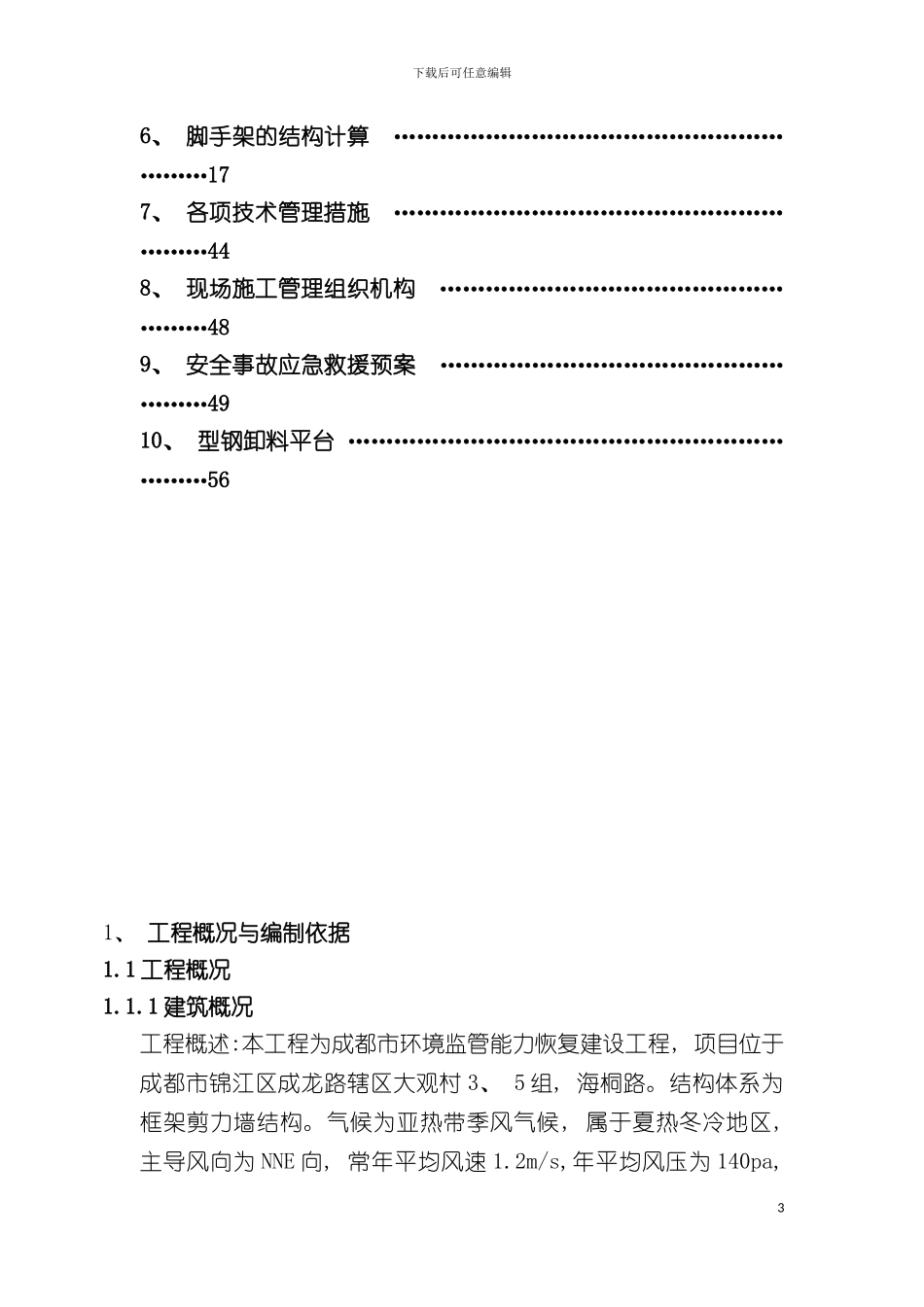

下载后可任意编辑环境监管工程外架施工方案1成都建筑工程集团总公司成都市环境监管能力恢复建设工程外脚手架施工方案编制单位: 成都建筑工程集团总公司成都市环境监管能力恢复建设工程项目部编制日期: 3 月 17 日目 录1、 工程概况与编制依据……………………………………………………32、 施工准备工作及主要材料需用量计划…………………………………43、 一般规定…………………………………………………………………54、 外墙脚手架搭设有关要求………………………………………………65、 落地式双排钢管外脚手架搭设标准……………………………………6下载后可任意编辑6、 脚手架的结构计算 ……………………………………………………177、 各项技术管理措施 ……………………………………………………448、 现场施工管理组织机构 ………………………………………………489、 安全事故应急救援预案 ………………………………………………4910、 型钢卸料平台 …………………………………………………………561、 工程概况与编制依据1.1 工程概况1.1.1 建筑概况工程概述:本工程为成都市环境监管能力恢复建设工程, 项目位于成都市锦江区成龙路辖区大观村 3、 5 组, 海桐路。结构体系为框架剪力墙结构。气候为亚热带季风气候, 属于夏热冬冷地区, 主导风向为 NNE 向, 常年平均风速 1.2m/s,年平均风压为 140pa, 3下载后可任意编辑最大风压为 250pa,年平均降雨量为 900 至 1000mm, 7、 8 月份雨量集中易形成暴雨, 最冷月平均温度 5.8℃, 最热月平均温度25.4℃; 项目四周有环通道路, 主要道路及市政设施建设基本完成, 市政设施较完备; 本工程分 1、 2 期工程, 1 期: 地下室工程及地上建筑工程的 1#办公楼及总平; 2 期: 地上建筑工程的 2#办公楼部分。地下一层为车库, 本工程子项 1#楼地上 11 层为高层办公( 科研) 楼, 地上建筑面积 5882.4m2,地下建筑面积 2315.3m2,建筑总高度 49.3m; 1、 2#楼占地面积约 3333.37m2, 建筑总面积为 8257m2。1.1.2 施工概况根据施工现场的实际情况以及本工程外立面无较大突出结构, 脚手架较易搭设: 从地下室顶板面起搭设落地式双排钢管脚手架至 9 层结构板面标高以下, 搭设高度 34.7m; 上部 9～屋面层( 含女儿墙 3m高) 在 9 层结构板面处外挑型钢, 作悬挑钢管双排脚手架,搭设高度18.4m。( 落地式和悬挑式) 脚手架内立...
