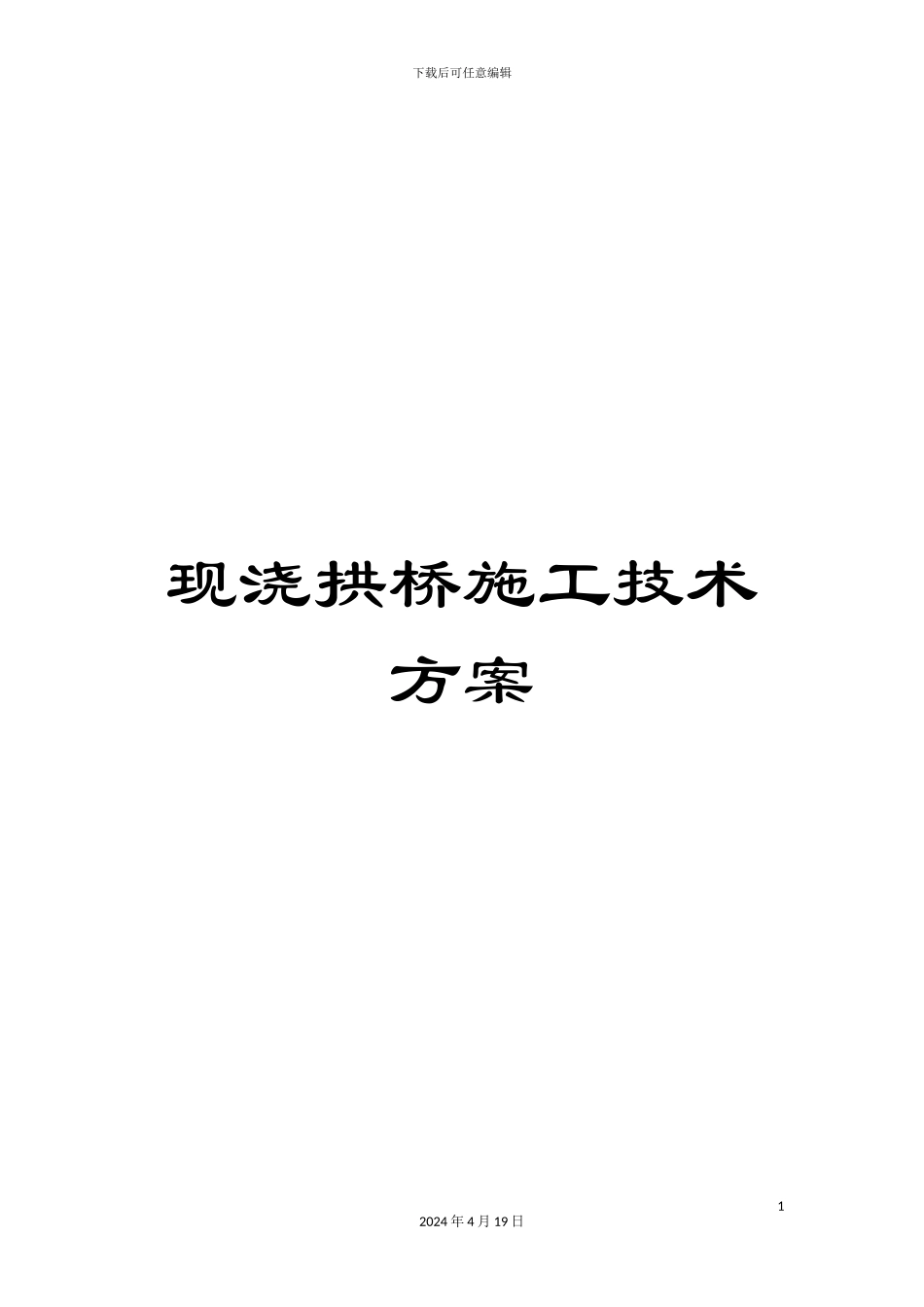

现浇拱桥施工技术方案样本

下载后可任意编辑现浇拱桥施工技术方案12024 年 4 月 19 日下载后可任意编辑现浇钢筋混凝土拱桥一、工程概况九 通 大 桥 是 长 富 大 道 工 程 的 一 部 分 ， 桥 梁 设 计 起 点 为K1+020，本桥平面位于直线上。桥梁全长 25m、分为 3 联，其中跨河道主桥采纳 7×8（或 6）米跨径的上承式钢筋混凝土板拱。全桥下部结构采纳旋挖桩基础，主桥桥墩基础采纳 φ1200mm 的旋挖桩，矩形承台（承台高度为 1.8 米。 桥梁横断面为双向 6 车道，两侧设置人行道，标准断面总宽度 42 米：2×（6.0 米人行道+15.0 米机动车道+0.5 米防撞护栏+3米中空带），桥面铺装为 12cm 厚的沥青混凝土。二、编制依据 (1)、合同文件； (2)、施工设计图纸； (3)、国家、交通部、建设部、湖北省现行施工法律规范及相22024 年 4 月 19 日下载后可任意编辑关文件； (4)、现场实际情况及施工条件； (5)、我公司积累的成熟技术、科技成果、施工工艺及同类工程的施工经验。三、主要工程数量主拱圈采纳钢筋混凝土板拱，截面高 2.87m、宽 8m，采纳C35 混凝土，一个主拱圈混凝土理论数量 24,5m3，全桥 1 个主拱圈、2 个副拱圈，共计 63.7m3.四、现浇拱桥施工方案（1）、基底处理1、地基处理根据桥位处水文地质情况，河道内地下水位较低，且基本上为淤泥质粉质粘土层，因此承台开挖需要实行钢板桩并实行防水措施。32024 年 4 月 19 日下载后可任意编辑现浇拱桥在施工过程中荷载较大，因此在搭设支架前对地基进行全面处理，首先把施工区域内的淤泥、杂物及泥浆池中的泥浆清理洁净，换填砂层 50cm。整体整平后再填筑 30cm 厚以上砂砾层，分层夯实，并做出单向横坡。处理后测试地基承载力,地基符合要求后，浇筑 20cm 厚 C30 混凝土垫层。在混凝土浇筑完成后，要进行收面、压光、必须保证砼面的平整度。在收完面以后进行洒水，并用养护毯覆盖养护。2、排水沟及集水坑挖设地基范围一米外两边挖设 50×60cm 的排水沟、100×80cm 集水坑，排水沟要做防渗处理，防止雨水浸泡地基，避开地基沉陷，支架产生不均匀沉降。（2）、支架搭设支撑方式采纳满堂式碗扣支架。碗扣支架采纳WDJ式支架，42024 年 4 月 19 日下载后可任意编辑架杆外径4.8cm，壁厚0.35cm，内径4.1cm。支架要求钢管表面无锈、光滑、无裂纹，具有出厂合格证，所用钢材符合有关规定。根据主拱圈混凝土的重量，支架纵桥向间距0.6m，横桥向间距0.6...
