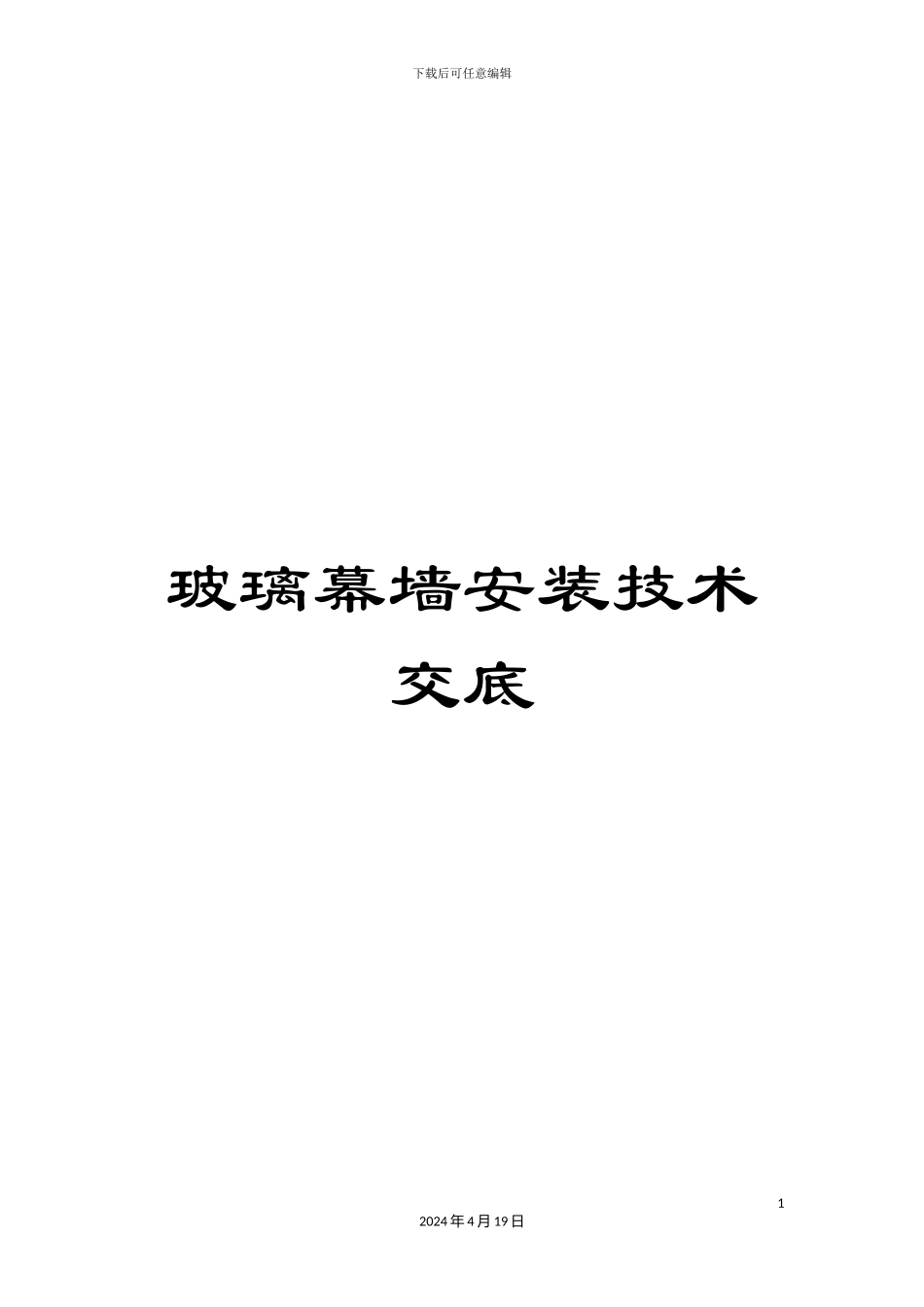

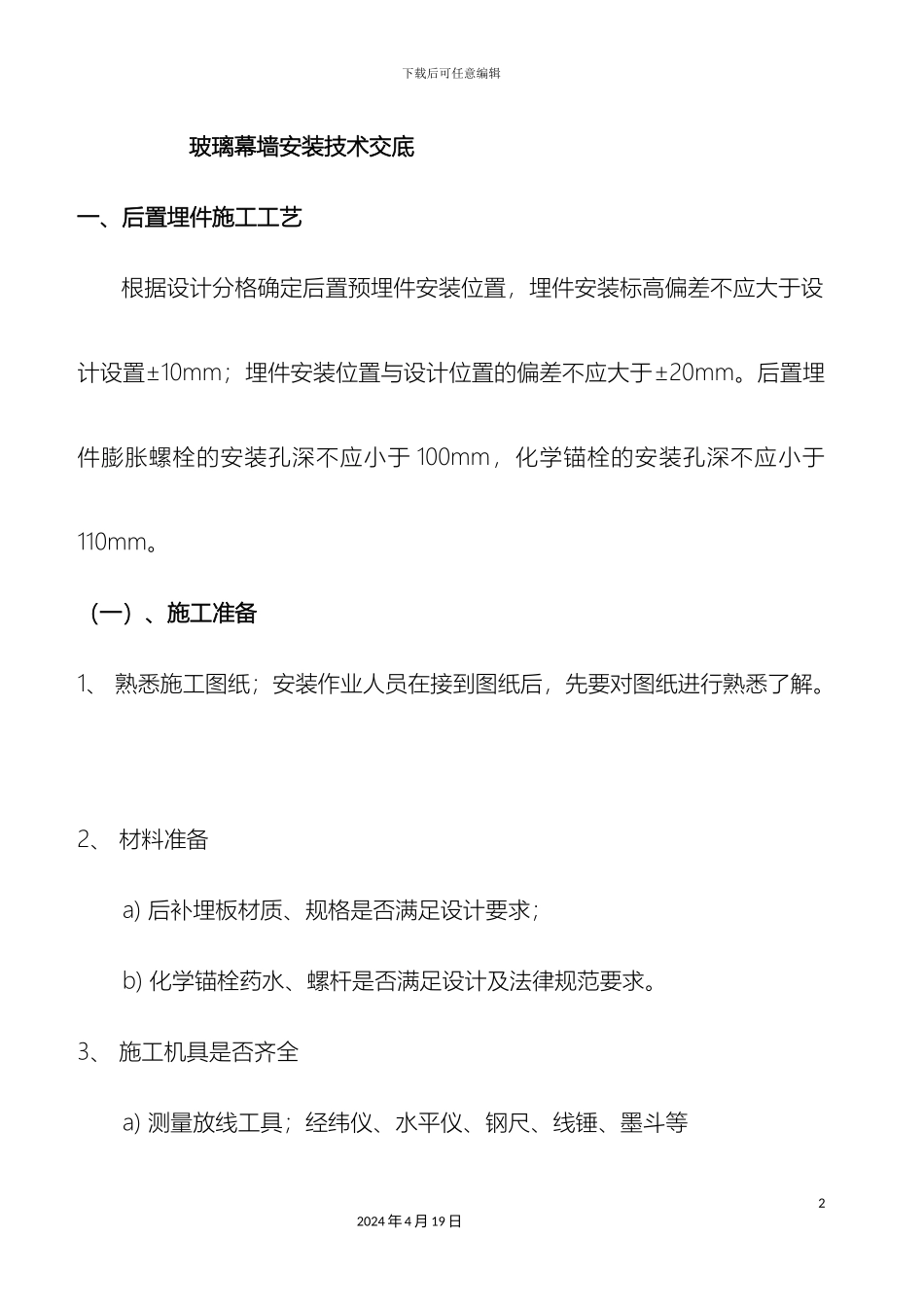

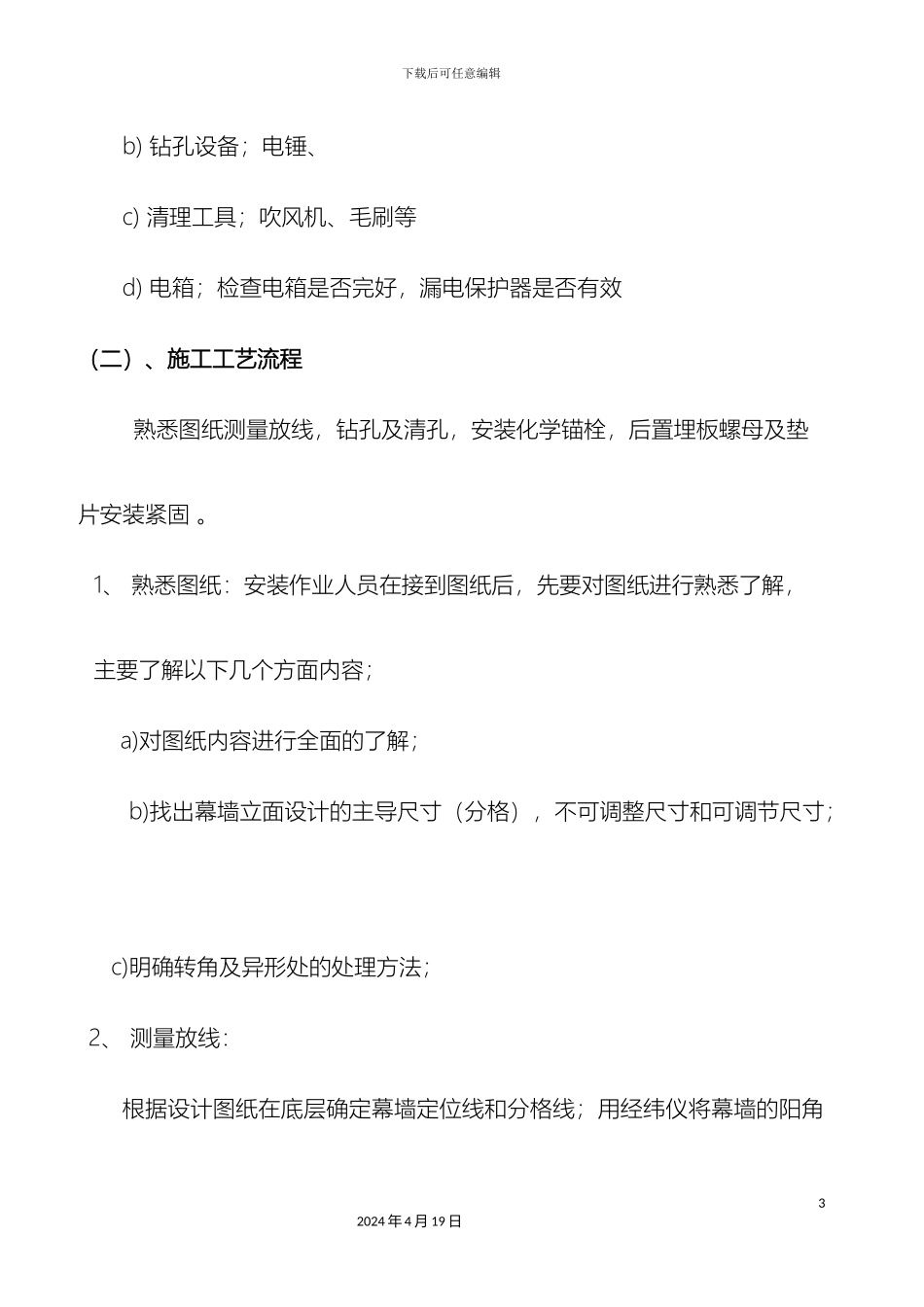

下载后可任意编辑玻璃幕墙安装技术交底12024 年 4 月 19 日下载后可任意编辑玻璃幕墙安装技术交底一、后置埋件施工工艺根据设计分格确定后置预埋件安装位置，埋件安装标高偏差不应大于设计设置±10mm；埋件安装位置与设计位置的偏差不应大于±20mm。后置埋件膨胀螺栓的安装孔深不应小于 100mm，化学锚栓的安装孔深不应小于110mm。（一）、施工准备1、 熟悉施工图纸；安装作业人员在接到图纸后，先要对图纸进行熟悉了解。 2、 材料准备 a) 后补埋板材质、规格是否满足设计要求； b) 化学锚栓药水、螺杆是否满足设计及法律规范要求。 3、 施工机具是否齐全 a) 测量放线工具；经纬仪、水平仪、钢尺、线锤、墨斗等 22024 年 4 月 19 日下载后可任意编辑b) 钻孔设备；电锤、c) 清理工具；吹风机、毛刷等 d) 电箱；检查电箱是否完好，漏电保护器是否有效（二）、施工工艺流程 熟悉图纸测量放线，钻孔及清孔，安装化学锚栓，后置埋板螺母及垫片安装紧固 。1、 熟悉图纸：安装作业人员在接到图纸后，先要对图纸进行熟悉了解，主要了解以下几个方面内容； a)对图纸内容进行全面的了解； b)找出幕墙立面设计的主导尺寸（分格），不可调整尺寸和可调节尺寸； c)明确转角及异形处的处理方法； 2、 测量放线：根据设计图纸在底层确定幕墙定位线和分格线；用经纬仪将幕墙的阳角32024 年 4 月 19 日下载后可任意编辑和阴角引上，并用固定在钢支架上的钢丝线做标志控制线，确定好每个立面的中线；测量时应控制分配测量误差，不能积累误差；放线定位后要对控制线定时校核，确保幕墙的垂直。a) 找出定位轴线：将图纸中标明的定位轴线与实际施工现场进行对比找出定位轴线的准确位置。 b) 找出定位点：根据在现场查找的准确定位轴线，根据图纸中提供的有关内容。 c) 确定定位点：定位点数量不得少于两点，确定定位点时要重复测量一定要保证定位准确无误。 d) 抄平（打水平）：用水准仪，对两个定位点确定水平位置，水准仪要按法律规范使用（使用方法略），水准仪定位时要考虑安全，定位间距离大致相同，水准仪要摆正放稳，不能出现移动、错位等现象，要注意正确使用和保管好水准仪。 42024 年 4 月 19 日下载后可任意编辑e) 拉水平线：在找出定位点位置抄平后，在定位点间拉水平线，水平线可选用细钢丝线，同时用紧线器收紧，保证钢丝线的水平度。 f) 测量误差：在水平线拉好后，对所在工作面进行测量，主要进...
