玻璃幕墙技术交底

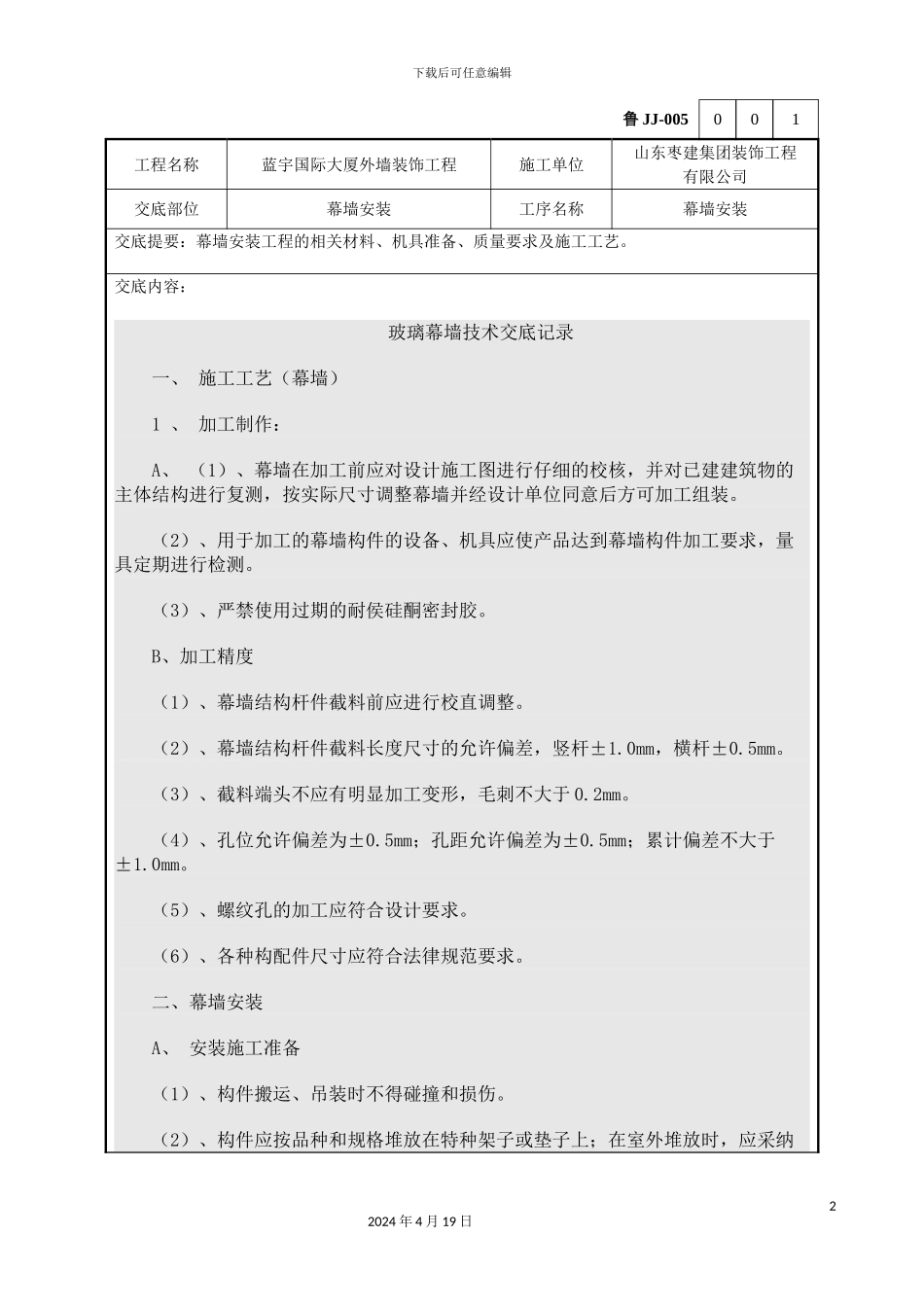

下载后可任意编辑玻璃幕墙技术交底12024 年 4 月 19 日下载后可任意编辑鲁 JJ-005001工程名称蓝宇国际大厦外墙装饰工程施工单位山东枣建集团装饰工程有限公司交底部位幕墙安装工序名称幕墙安装交底提要：幕墙安装工程的相关材料、机具准备、质量要求及施工工艺。交底内容：玻璃幕墙技术交底记录一、 施工工艺（幕墙）1 、 加工制作：A、 （1）、幕墙在加工前应对设计施工图进行仔细的校核，并对已建建筑物的主体结构进行复测，按实际尺寸调整幕墙并经设计单位同意后方可加工组装。（2）、用于加工的幕墙构件的设备、机具应使产品达到幕墙构件加工要求，量具定期进行检测。（3）、严禁使用过期的耐侯硅酮密封胶。B、加工精度（1）、幕墙结构杆件截料前应进行校直调整。（2）、幕墙结构杆件截料长度尺寸的允许偏差，竖杆±1.0mm，横杆±0.5mm。（3）、截料端头不应有明显加工变形，毛刺不大于 0.2mm。（4）、孔位允许偏差为±0.5mm；孔距允许偏差为±0.5mm；累计偏差不大于±1.0mm。（5）、螺纹孔的加工应符合设计要求。（6）、各种构配件尺寸应符合法律规范要求。二、幕墙安装A、 安装施工准备（1）、构件搬运、吊装时不得碰撞和损伤。（2）、构件应按品种和规格堆放在特种架子或垫子上；在室外堆放时，应采纳22024 年 4 月 19 日下载后可任意编辑鲁 JJ-005001工程名称蓝宇国际大厦外墙装饰工程施工单位山东枣建集团装饰工程有限公司交底部位幕墙安装工序名称幕墙安装交底提要：幕墙安装工程的相关材料、机具准备、质量要求及施工工艺。保护措施。（3）、构件安装前应进行检验与校正；构件应平直、规方，不得有变形和刮痕，不合格的构件不得使用。（4）、构件进行钻空、装配接头芯管，安装连接附件等辅助加工时，其加工位置尺寸应正确。（5）、玻璃幕墙与主体结构连接的锚固件，应在主体结构施工完成，混凝土其强度达到要求后方可进行。锚固件应牢固、位置准确，锚固件的标高偏差不应大于10mm，锚固件的位置与设计偏差不应大于 20mm。B、 施工工序（1）工艺流程检验、分类堆放构件———测量放线———楼层紧固件安装———安装固定支座(竖杆)并抄平、调整———安装固定支座(横杆)一——安装玻璃密封条、卡———安装玻璃———打耐候胶密封———清扫———验收、交工（2）测量放线主龙骨（竖杆）由于与主体结构锚固，因此位置必须准确，次龙骨（横杆）以竖杆为依托，在竖杆布置完毕后再安装，因此对横杆的弹线能够推后进行。...
