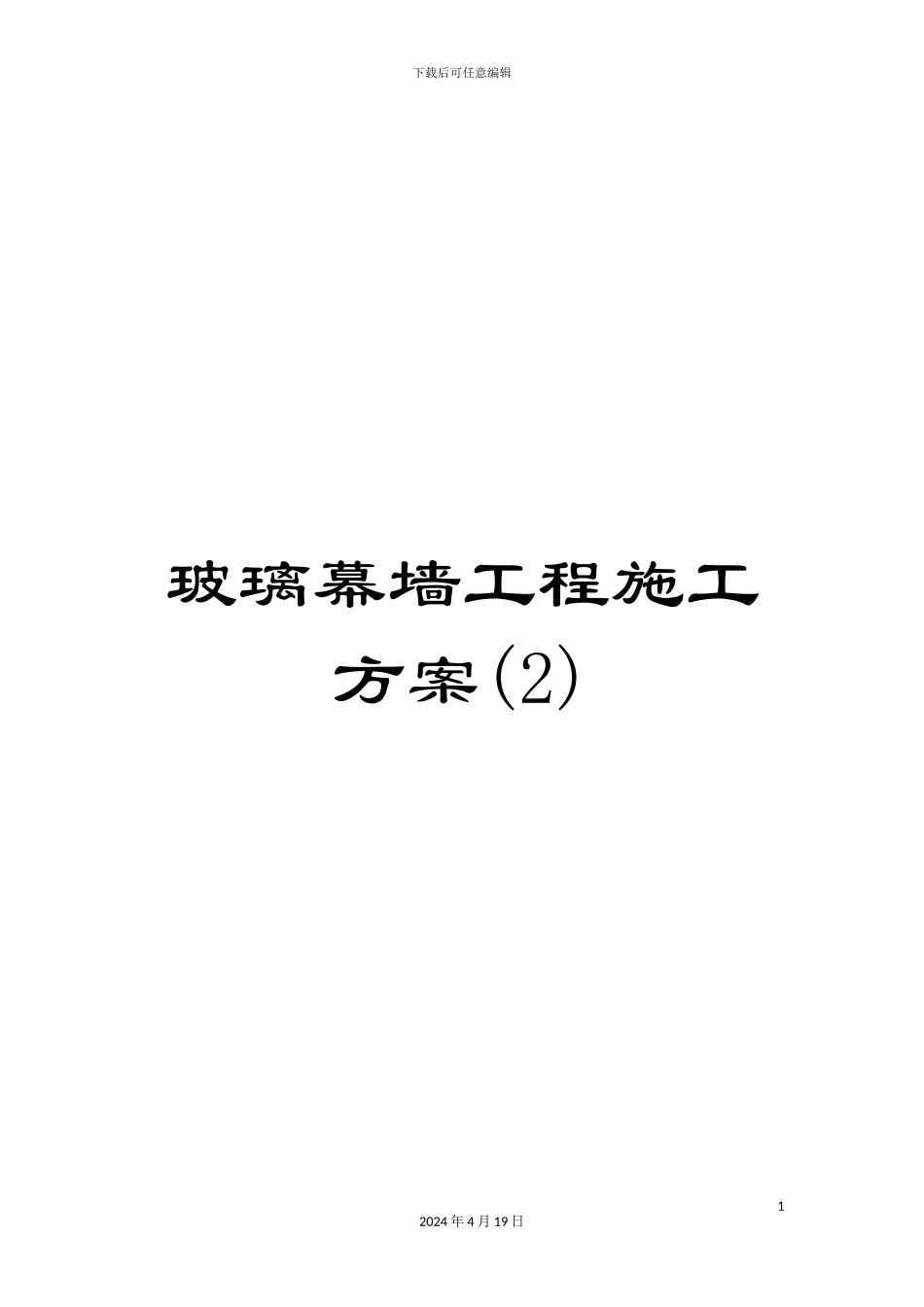

玻璃幕墙工程施工方案

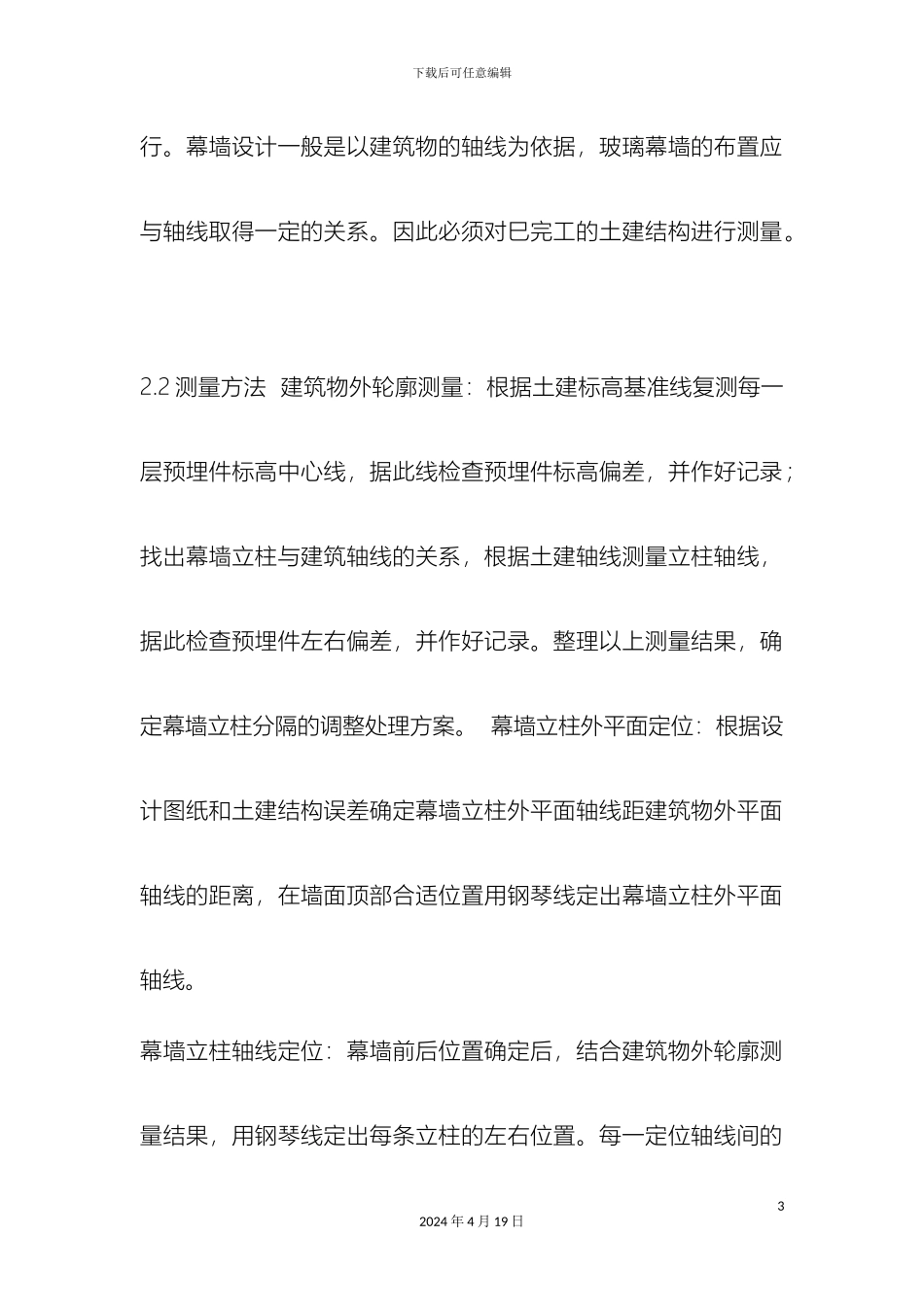

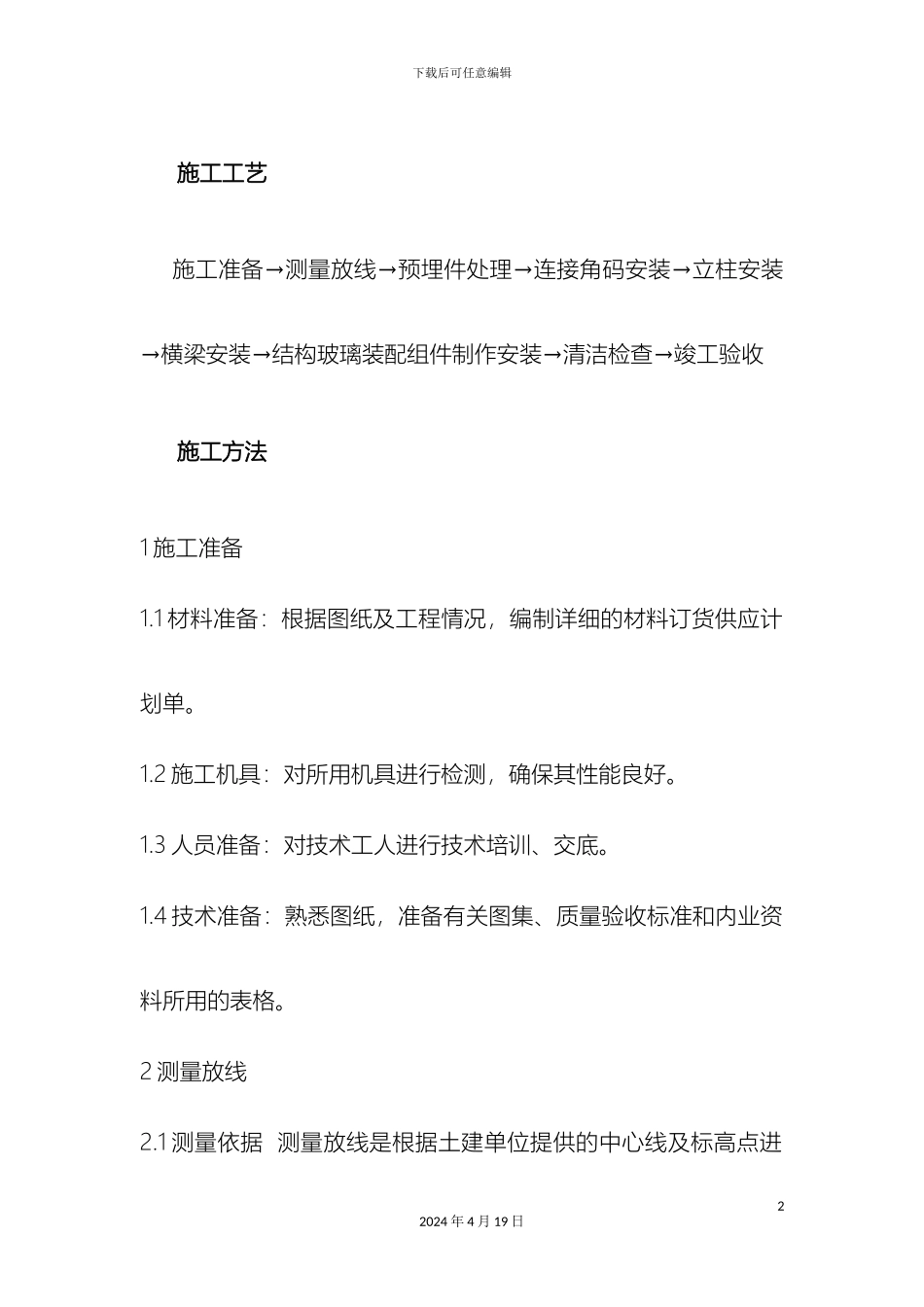

下载后可任意编辑玻璃幕墙工程施工方案(2)12024 年 4 月 19 日下载后可任意编辑施工工艺施工准备→测量放线→预埋件处理→连接角码安装→立柱安装→横梁安装→结构玻璃装配组件制作安装→清洁检查→竣工验收施工方法1 施工准备 1.1 材料准备：根据图纸及工程情况，编制详细的材料订货供应计划单。 1.2 施工机具：对所用机具进行检测，确保其性能良好。1.3 人员准备：对技术工人进行技术培训、交底。 1.4 技术准备：熟悉图纸，准备有关图集、质量验收标准和内业资料所用的表格。2 测量放线 2.1 测量依据 测量放线是根据土建单位提供的中心线及标高点进22024 年 4 月 19 日下载后可任意编辑行。幕墙设计一般是以建筑物的轴线为依据，玻璃幕墙的布置应与轴线取得一定的关系。因此必须对巳完工的土建结构进行测量。 2.2 测量方法 建筑物外轮廓测量：根据土建标高基准线复测每一层预埋件标高中心线，据此线检查预埋件标高偏差，并作好记录；找出幕墙立柱与建筑轴线的关系，根据土建轴线测量立柱轴线，据此检查预埋件左右偏差，并作好记录。整理以上测量结果，确定幕墙立柱分隔的调整处理方案。 幕墙立柱外平面定位：根据设计图纸和土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线的距离，在墙面顶部合适位置用钢琴线定出幕墙立柱外平面轴线。 幕墙立柱轴线定位：幕墙前后位置确定后，结合建筑物外轮廓测量结果，用钢琴线定出每条立柱的左右位置。每一定位轴线间的32024 年 4 月 19 日下载后可任意编辑误差在本定位轴线间消化，误差在每个分格间分摊小于 2mm。 幕墙立柱标高定位：确定每层立柱顶标高与楼层标高的关系，沿楼板外沿弹出墨线定出立柱顶标高线。 2.3 测量工具经纬仪、水准仪（有时也用水平管）和线坠。 3 预埋件偏差过大的修补 3.1 预埋件安装3.2 质量要求 预埋件位置准确、埋设牢固。标高偏差不大于9mm，左右位移不大于 20mm。 3.3 预埋件偏差过大的修补办法 连接角码端部在钢板外无法焊接时，切短角码，增加焊缝长度；角码侧边无法焊接时，切去角码边缘，留出焊缝；预埋板两个方向偏差很大时，补钢板；预埋板凹入或倾斜过大时，补加垫板。4 立柱制作安装(见图一、图二) 4.1 立柱制作 为节约铝材和减少现场加工，在立柱材料订购时，42024 年 4 月 19 日下载后可任意编辑附上准确的立柱加工图，委托铝材生产厂家按图加工。立柱加工图在立柱测量放线完毕后由现场技术员绘制。...
